Конические тормоза, замыкаемые весом груза, с постоянным усилием прижатия тормозных дисков (рис. 7.24). Эти тормоза применяют в механизмах с ручным приводом при наличии в механизме несамотормозящейся червячной передачи. Для создания тормозного момента используется осевое усилие червяка. Эти тормоза остаются замкнутыми как при подъеме, так и при опускании груза. При опускании груза необходимо преодолевать превышение тормозного момента над моментом, создаваемым грузом на тормозном валу, что вызывает повышенное изнашивание трущихся поверхностей. Тормоз состоит из конического диска 3, закрепленного на валу червяка или выполненного как одно целое с валом, и диска 2, снабженного коническим углублением, храповыми зубьями и пятой, которой он упирается в неподвижный корпус 1. Ось вращения собачки 4 храпового соединения также закреплена на неподвижном корпусе. Направление зубьев храпового колеса выбирается таким, чтобы диск мог свободно вращаться в сторону подъема и задерживаться от вращения при опускании. При подъеме груза диски 2 и 3 вращаются совместно и храповые зубья не препятствуют этому подъему. При остановке между дисками создается сила трения, удерживающая механизм от вращения, при котором груз будет опускаться, так как диск 2 удерживается храповым колесом. Для расчета конического грузоупорного тормоза должны быть известны характеристики червячной передачи.

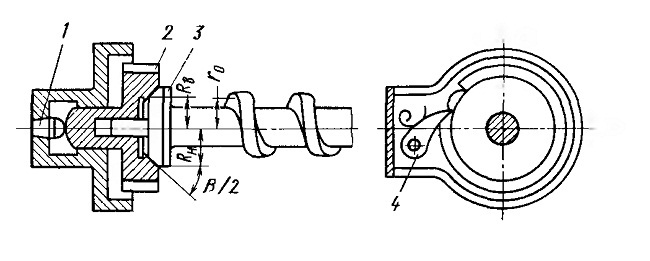

Рис. 7.24. Конический тормоз, замыкаемый весом груза
