Приложение 1
Габаритные размеры контакторов КВ1
|

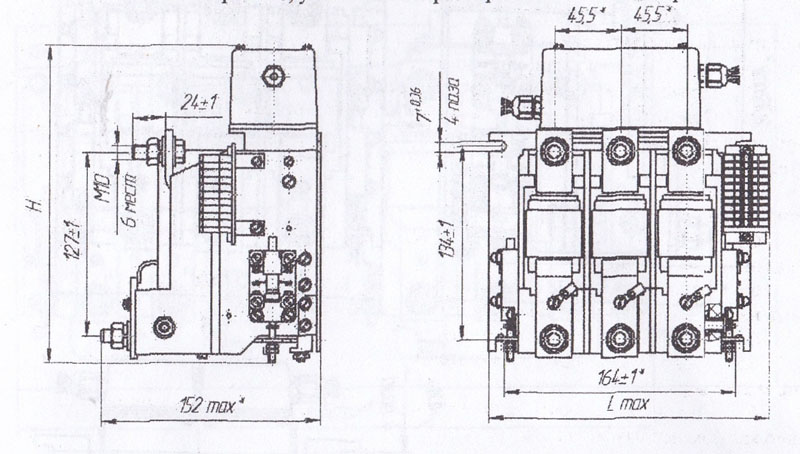

Рисунок А. 1 - Габаритные размеры контакторов
КВ1,14/160-33-380А,Е36А, (220/110)D-2002 КВ1,14/160-33-36А/110D-2032
КВ1.14/160-33-36А-2122( 2132,3122,3132,4022,4032) КВ1,14/250-33-380А,
(220/110JD-2012 KBl,14/250-33-36A/110D-2032
КВ1,14/250-33-36А-2122(2132,3122,3132,4022,4032)

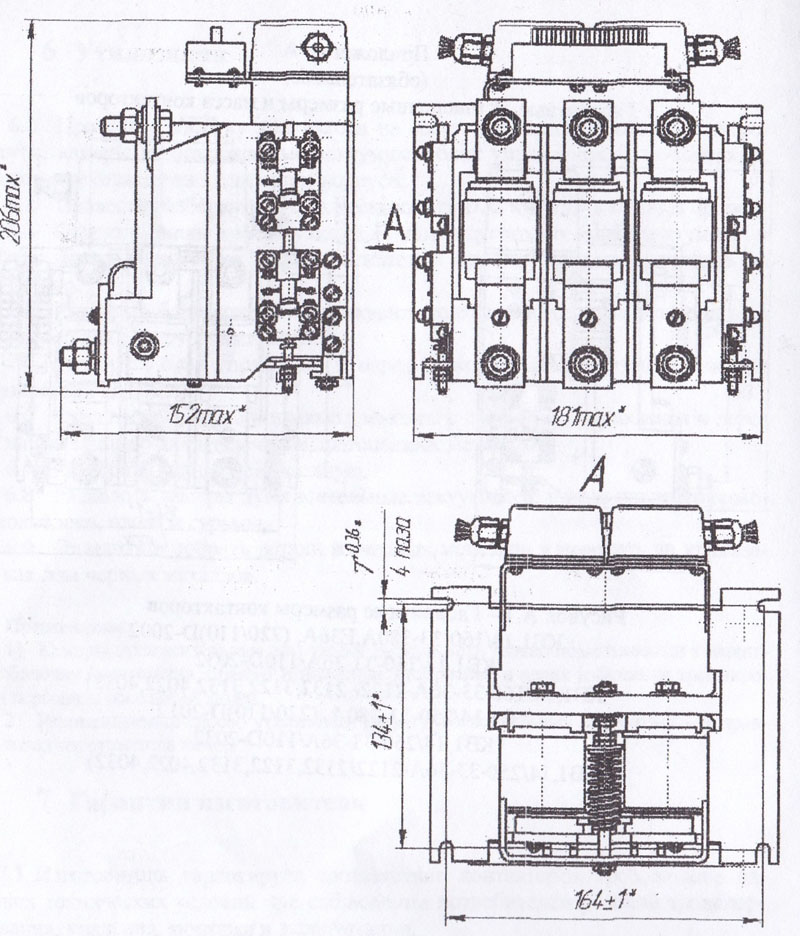

Рисунок А.2 - Габаритные размеры контакторов КВ1Д4/160-33-36А-4003; КВ 1,14/250-33-36А-4013

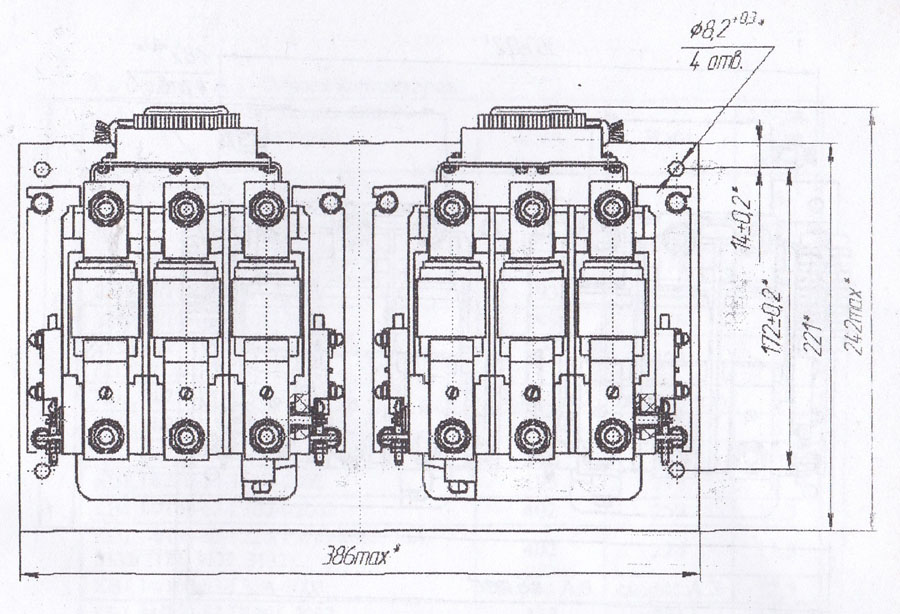

Рисунок А.З - Габаритные размеры контакторов КВ1Л4/160-63-Г36А-4003; КВ1.14/250-63-Г36А-4013

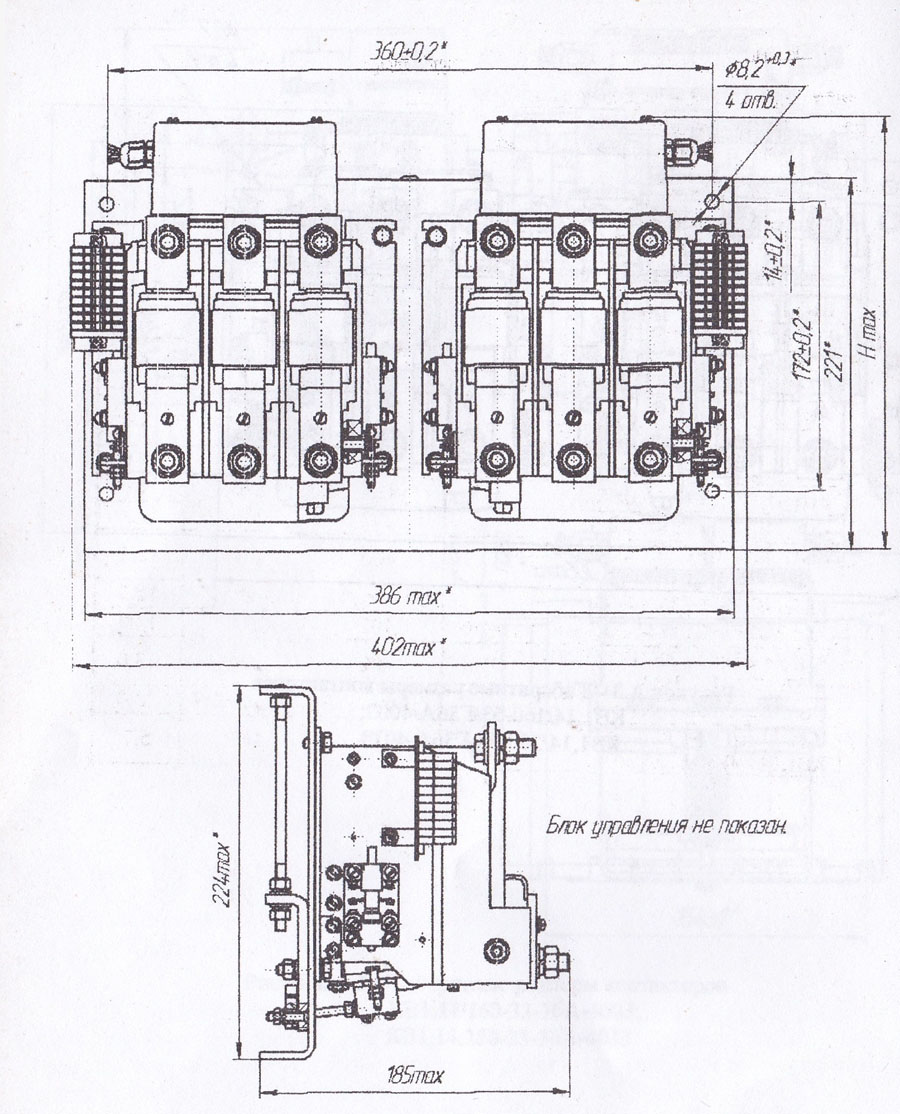

Рисунок Б.4 - Габаритные, установочные размеры
контакторов " КВ 1,14/160-63-Г380А( 220/110)D-2002;
КВ1,14/160-63-ПбА-2132(2122,3122,3132);
КВ 1.14/250-63-ГЗ 80 A(220/l 10)D-2012; КВ1,14/250-63-Г36 А
-2132(2122,3122,3132
