Руководство по эксплуатации контакторов
вакуумных распространяется на контакторы:
КВ1Л4/160-33; КВ1,14/250-33; КВ1,14/160-63; КВ1,14/250-63 (далее
- контакторы) предназначено для персонала, выполняющего работу
по монгажу, наладке и обслуживанию электрооборудования.
В настоящем руководстве применены следующие термины с
соответствующими определениями:
раствор главных контактов: Наименьшее расстояние между
контактами в положении «отключено» и равное наименьшему
перемещению подвижного контакта камеры из положения «отключено»
в положение «включено».
ход рычага в сборе: Наименьшее расстояние между концом якоря
рычага в сборе и ограничивающей скобой.
неодновременность замыкания-размыкания главных контактов:
Наибольшая величина опережения или отставания любого из крайних
дугогаеггтель-ных узлов по отношению к среднему, выраженная в
долях секунды.
провал главных контактов: Расстояние, на которое переместится из
замкнутого положения одна контакт-деталь при удалении другой
контакт-детали.

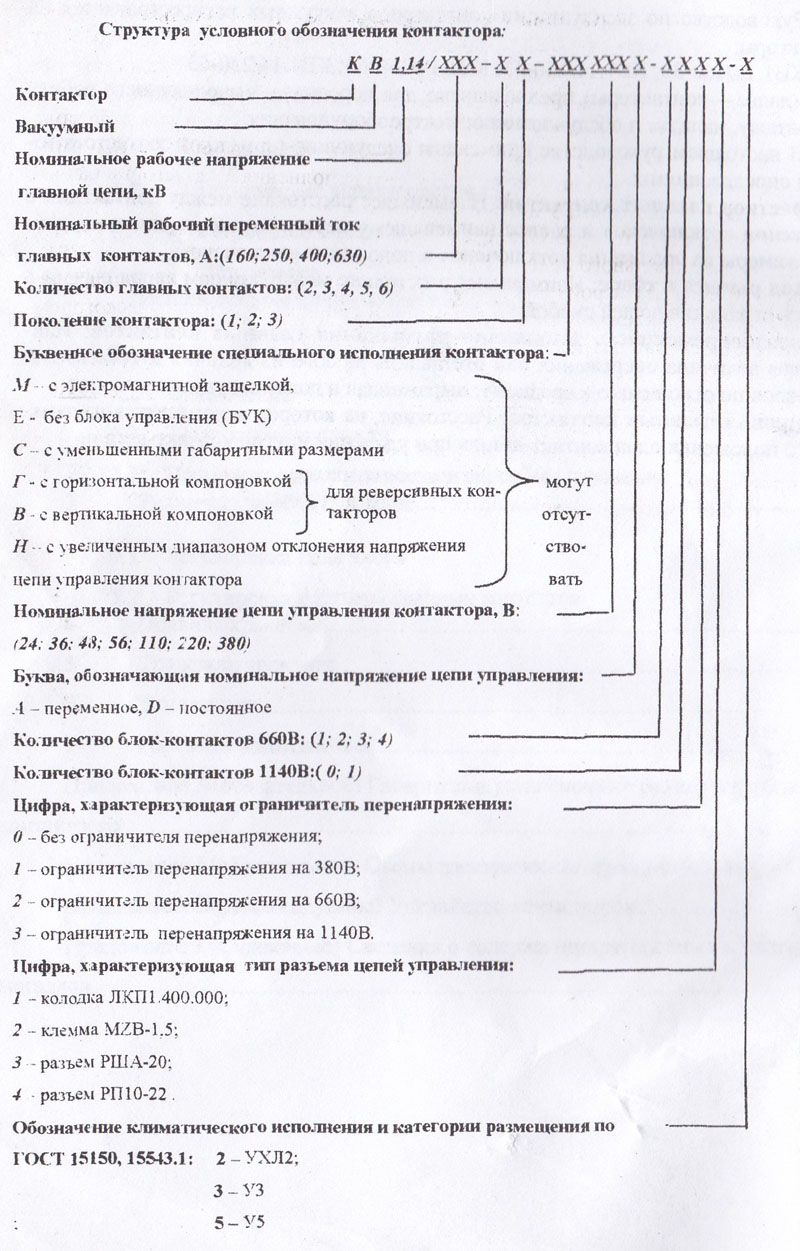

Пример условного обозначения при заказе:
Контактор КВ1,14/160-33-380А-2002-3 ТУ 3426-402-07624933-2010.
где контактор вакуумный; класс напряжения 1,14кВ; с номинальным
током главных контактов 160А; с 3-мя главными контактами;
контактор 3-го поколения; с напряжением в цепи управления на
380В переменного тока; с 2-мя нормально замкнутыми и 2-мя
нормально разомкнутыми блок-контактами на 660В; с кле; шами
MZB-1,5 для цепей управления; климатического исполнения У,
категории размещения 3; выполненного по ТУ
3426-402-07624933-2010;
Обозначение того же контактора, но с 6-ю главными контактами:
реверсивного, В - вертикального исполнения; с напряжением в цепи
управления 380В переменного тока; с 1 парой блок-контактов (НЗ+НР)
на 660В; без ограничителя перенапряжения; с клеммой MZB-1,5 для
цепей управления; климатическ ого исполнения и категории
размещения УЗ ; будет выглядеть так:
Контактор КВ 1.14/Т60-63-В380А-2002-3 ТУ 3426-402-07624933-2010
Примечание - Тип разъема питания цепи управления и
вспомогательных контактов, наличие ограничителя перенапряжения
(380В, 660В. 1140В) и количество контактов вспомогательной цепи
(замыкающих, размыкающих на 660В и размыкающих на 1140В ),
определяется потребителем при заказе.
