1.2.1 Номинальное напряжение главной цепи 380, 660, 1140 В.
1.2.2 Номинальное рабочее напряжение питания цепи управления
контакторов указано в таблице 1.1.
1.2.3 Контакторы без остановки и задержки подвижной системы в
промежуточном положении:
включаются при любом входном напряжении цепи управления,
находящемся в пределах от 0,85U до 1,10U, где U - номинальное
рабочее напряжение цепи управления;
переходят в исходное (отключенное) положение при одном из
значений входного напряжения в цепи управления, находящемся в
пределах от 0,45U до 0,05U.

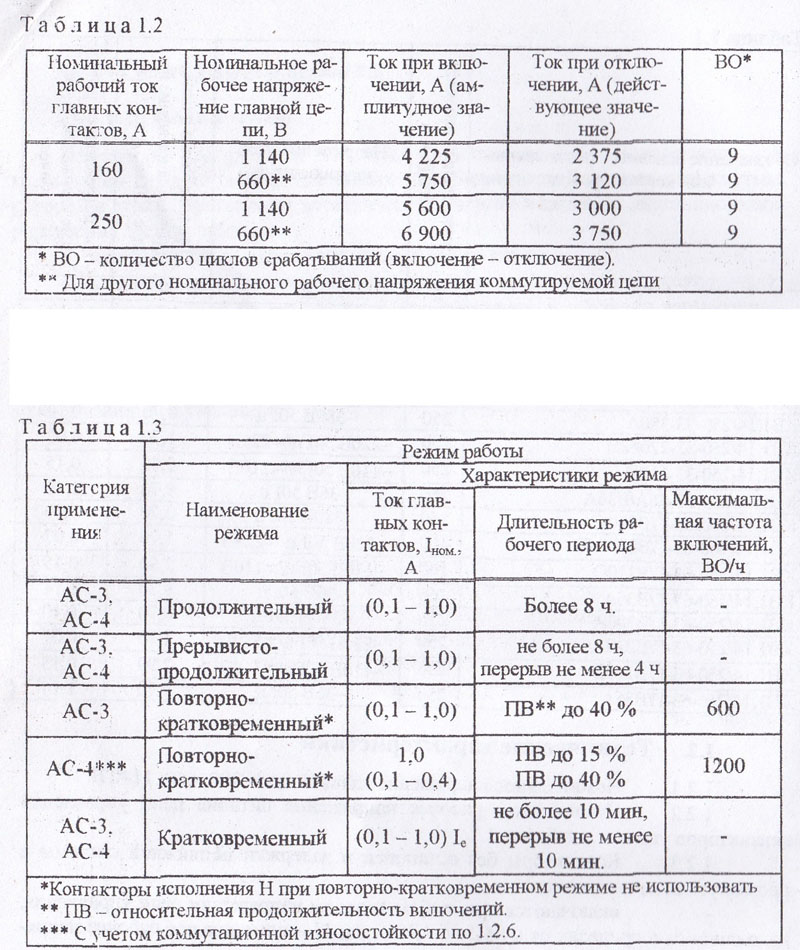

1.2.4 Предельная коммутационная способность контакторов при
возвращающемся напряжении сети 1,Шь где Ui - номинальное рабочее
напряжение главной цепи, cos ср = (0,60 ± 0,05) для контакторов
на номинальный ток главной цепи 160А и 250А указана и таблице
1.2.
1.2.5 Контакторы работоспособны в категориях применения АС-3,
АС-4 по ГОСТ 11206 при возвращающемся напряжении сети l,lUi и
режимах работы, укапанных в таблице 1.3. Категория основного
применения - АС-4.
1.2.6 Коммутационная износостойкость
главных контактов контакторов в режиме нормальной коммутации при
частоте включений и ПВ, указанных в таблице 1 3, не менее:
2000000 циклов ВО в категории применения АС-3, при номинальном
рабочем токе;
50000 циклов ВО в категории применения АС-4 при номинальном
рабочем токе.
300000 циклов ВО в категории применения
АС-4 при номинальном рабочем токе, равном 0,4 от номинального;
500000 циклов ВО в категории применения АС-4 при номинальном
рабочем токе, равном 0,3 от номинального.
1.2.7 Механическая износостойкость контакторов не менее 2 000
000 циклов ВО.
1.2.8 Реверсивные контакторы, по требованию заказчика, могут
комплектоваться блоком управления с дополнительной электронной
блокировкой
1.2.9 Механическая износостойкость механической блокировки в
реверсивных контакторах не менее 2000000 циклов ВО.
1.2.10 Механическая блокировка реверсивных контакторов должна
обеспечивать не менее 600 циклов ВО реверсивной работы.
1.2.11 Рабочее положение контакторов в пространстве:
-для контакторов с горизонтальной компоновкой, в том числе и
реверсивных,
- на вертикальной плоскости, якорем вниз;
-.для реверсивных контакторов с вертикальной компоновкой - на
вертикальной плоскости в соответствии с маркировкой на
основании(«Верх», « Низ»). Допустимое отклонение от
вертикального положения - не более 30° в любую сторону.
1.2.12 Время включения контакторов не более 150мс. (для
контакторов с Uv.hom.=36B время включения не более 100мс.)
1.2.13 Время отключения контакторов не более 220мс. (для
контакторов с иу.ном.=36В время отключения не более 100мс.)

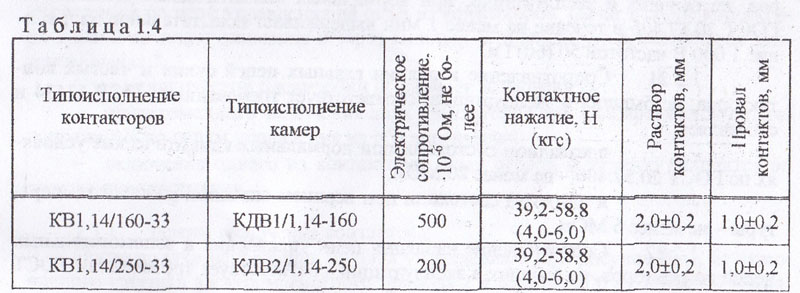

1.2.14 Электрическое сопротивление главных цепей постоянному
току, контактное нажатие, раствор и провал главных контактов
контакторов указаны в таблице 1.4.
1.2.15 Ток, потребляемый контакторами при
номинальном напряже нии питания в цепи управления, приведен в
таблице 1.1.
1.2.16 Номинальное напряжение вспомогательных контактов: от 12
до 660В переменного тока;
от 12 до 440В постоянного тока.
При напряжении 660В переменного тока номинальный ток
вспомогательных контактов - 2А. Номинальный ток вспомогательных
контактов при напряжении 220В - 10А.
1.2.17 Номинальные значения климатических факторов внешней
среды:
верхнее значение рабочей температуры - плюс 55°С; нижнее
значение рабочей температуры - минус 45°С; верхнее значение
относительной влажности воздуха ~ 98% ± 2% при 35°С ±2°С);
высота над уровнем моря - не более 1200м; верхнее значение
температуры при хранении и транспортировке - 60°С;
нижнее значение температуры при хранении и транспортировке
- минус 50°С.
1.2.18 Контакторы прочны к воздействию механических факторов:
синусоидальная вибрация в диапазоне частот от 0,5 до 500,0Гц
с максимальной амплитудой ускорения не более 30м/с" (3g);
механический удар многократного действия длительностью от
2 до 20мс с пиковым ударным ускорением не более 150м/с2 (15g).
1.2.19 Изоляция главных цепей контакторов, не бывших в
эксплуатации, в исходном состоянии, при нормальных климатических
условиях по ГОСТ 20.57.406 в течение не менее 1 мин выдерживает
испытательное напряжение 5000 В частотой 50 (60) Гц.
1.2.20 Изоляция цепи управления и вспомогательных цепей
контакторов, не бывших в эксплуатации, при нормальных
климатических условиях по ГОСТ 20.57.406 в течение не менее 1
мин выдерживает испытательное напряжение 1 000 В частотой 50
(60) Гц.
1.2.21 Сопротивление изоляции главных цепей сухих и чистых
контакторов, не бывших в эксплуатации, соответствует требованиям
ГОСТ 12434 и составляет:
в холодном состоянии при нормальных климатических условиях по
ГОСТ 20.57.406 - не менее 20 МОм;
в нагретом состоянии при верхнем значении рабочей температуры -
не менее 6 МОм.
1.2.22 Сопротивление изоляции цепи управления и вспомогательных
цепей контакторов, не бывших в эксплуатации, соответствует
требованиям ГОСТ 12434 и составляет:
в холодном состоянии при нормальных климатических условиях по
ГОСТ 20.57.406 - не менее 20 МОм;
в нагретом состоянии при верхнем значении рабочей температуры -
не менее 6 МОм
Контактор ремонтопригоден.
Примечание - Схемы электрические принципиальные приведены в
приложении Б.
