Для механизации монтажных и транспортных работ широкое распространение на
Верхнекамских калийных рудниках нашли установки с канатным тяговым органом:
скреперные установки и установки для вспомогательных работ по спуску или
подъему оборудования, для откатки порожних и груженых вагонеток на
погрузочных пунктах. Основной частью установок с канатным тяговым органом
является лебедка. Лебедка, входящая в состав скреперных установок,
называется скреперной лебедкой, лебедка для монтажных работ и работ на
погрузочных пунктах называется маневровой лебедкой. В качестве скреперных
применяют двухбарабанные лебедки с электрическим приводом и соосным
расположением барабанов и двигателя (лебедки типа 2С), для монтажных работ и
работ на погрузочных пунктах применяют маневровые однобарабанные лебедки со
встроенным электродвигателем.
4.6.1. СКРЕПЕРНЫЕ ЛЕБЁДКИ
Скреперные лебедки предназначены для транспортирования отделенной от массива
горной массы при помощи скрепера по
горизонтальным и наклонным горным выработкам (с углом наклона до 35°) при
подземной разработке полезных ископаемых.
Все лебедки имеют типовую конструкцию, состоят из отдельных
транспортабельных узлов и отличаются одна от другой габаритными размерами,

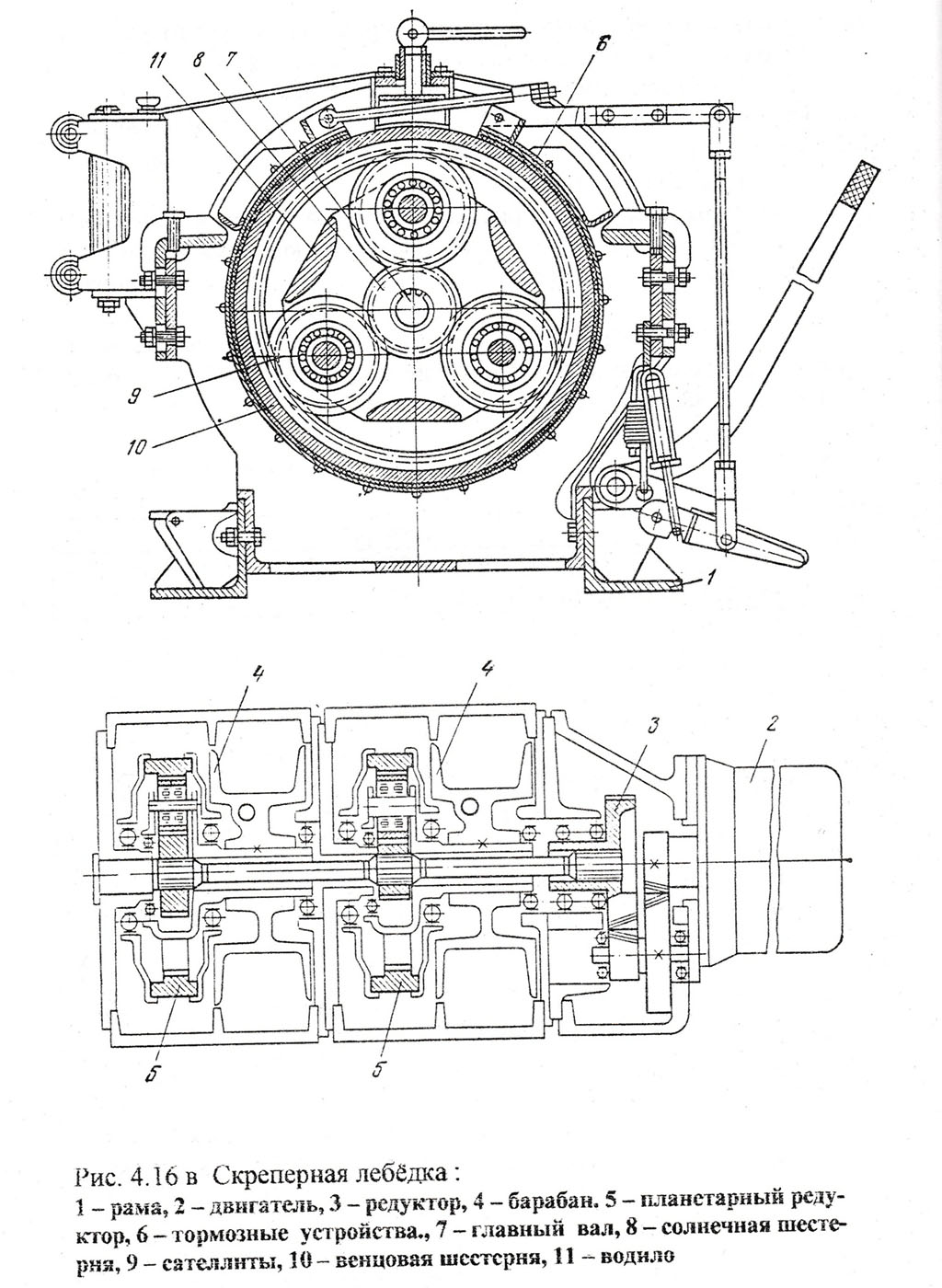

массой, компоновкой и мощностью электродвигателей (рис. 4.16).
Рис 4.16 а Скрепная лебёдка типа2С
Рис 4.16 в Скребковая
лебёдка
Основные узлы (редуктор привода, блоки рабочего и холостого барабанов,
двигатель в сборе) в собранном виде крепятся к раме, что упрощает устройство
настила и фундамента, облегчает и ускоряет монтаж
Каждый барабан имеет ленточный тормоз, оснащенный тормозными колодками из
фрикционного износостойкого пресс- материала, служащий для управления
барабанами.
Технические характеристики отечественных скреперных лебедок
Таблица 4.22
Скреперные лебедки
10ЛС-
17ЛС-
30ЛС-
55ЛС-
100ЛС-
100ЛС-
Параметры
2СМА
2СМА
2С
2С
2СМА
2СКА
Среднее тяговое
усилие рабочего
каната, кН
9,8
15,7
27,5
44,3
78,4
65,0
Средняя скорость каната, м/с:
Рабочего
1,25
1,23
1,3
1,46
1.5
1,9
холостого
1,7
1 7
1,77
2,0
2Д
2,7
Мощность
электродвигателя.
кВт.
11,0
м
00
30
55
110
110
Диаметр каната, мм
12
14
15
19,5
23
23
Расчетная
канатоем кость
45
60
90
100
150
310
барабана, м
Основные размеры,
мм:
длина
1500
1700
1970
2310
2753
3125
ширина
600
672
940
1055
1396
1475
высота
580
740
805
965
1212
1435
Масса (без
электродвигателя), кг
350
668
1080
1954
3380
4985
Изготовитель Кыштымский
машиностроительный завод им. М. И. Калинина.
На Верхнекамских калийных рудниках применяются скреперные установки
«Калий-4» производства ФРГ. Лебедка «Калий-4» является двухбарабанной
лебедкой с планетарным редуктором и электрическим приводом.
Техническая характеристика скреперной лебедки «Калий-4»
Таблица 4.23
