4.8.2. ВЕНТИЛЯТОРЫ «ВМ-5М» и «ВМ-6М»

Регулируемые одноступенчатые электрические вентиляторы местного проветривания с меридиональным ускорением потока ВМ- 5М и ВМ-6М предназначены для проветривания глухих забоев при проходке горных выработок.
Взрывобезопасное исполнение вентиляторов РВ позволяет эксплуатировать их в шахтах, опасных по газу или пыли.
Вентиляторы ВМ-5М и ВМ-бМ работают на нагнетание с гибкими воздуховодами типа М, МУ, диаметром соответственно 500, 600 мм. С жесткими (металлическими) трубами такого же диаметра вентиляторы могут работать на всасывание и на нагнетание.
Техническая характеристика одноступенчатых вентиляторов
Таблица 4.29

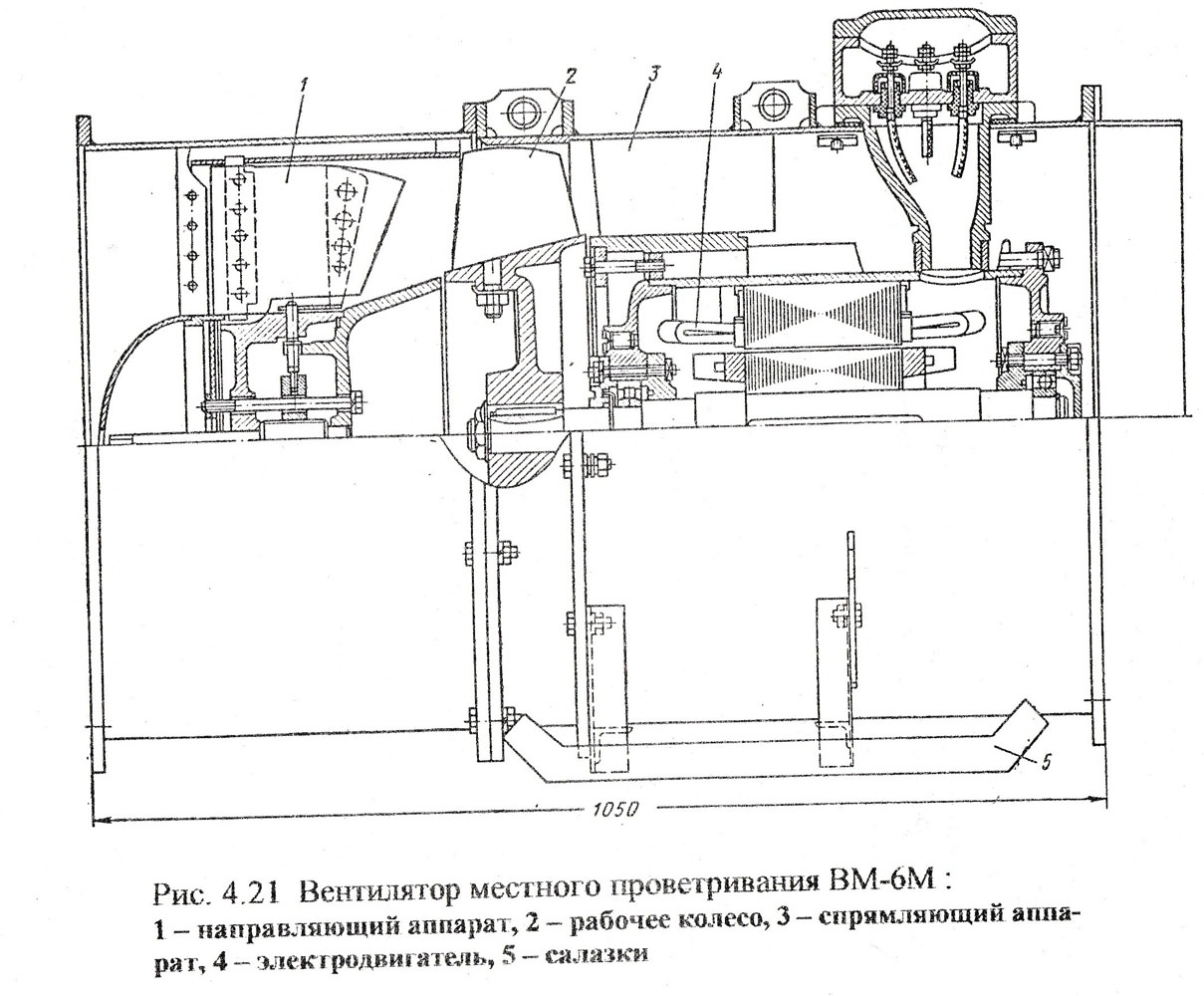

Вентиляторы ВМ - 5М и ВМ - 6М, имея сходную конструкцию, отличаются геометрическими размерами узлов. Вентилятор ВМ-6М (рис. 4.21) состоит из регулируемого входного направляющего аппарата 1, рабочего колеса 2, корпуса со спрямляющим аппаратом 3, встроенного съемного взрывобезопасного электродвигателя 4 и съемных салазок 5.

Вентилятор ВМ-6М (рис. 4.21)

Регулируемый направляющий аппарат имеет девять профильных эластичных (резиновых) лопаток, входные и выходные кромки которых армированы стальными пластинами.
Производительность и давление вентилятора регулируются при работающем вентиляторе, при котором посредством торцового ключа поворачивается винт механизма одновременного поворота, обеспечивается плавное бесступенчатое отклонение закрылков лопаток на угол в диапазоне от +45 до -50°. При отклонении лопаток в сторону плюса (против направления вращения рабочего колеса) производительность и давление вентилятора возрастают, а в сторону минуса (по направлению вращения) - уменьшаются.
В направляющем аппарате установлена обечайка, образующая с корпусом кольцевой канал «воздушного сепаратора», устраняющего впадины на характеристиках давления и помпажные режимы работы, что значительно расширяет область промышленного использования вентилятора и повышает надежность его работы.
Рабочее колесо состоит из литой конической втулки, на которой закреплены семь профилированных винтообразных (крученых) лопаток. Профильная часть рабочей лопатки выполнена из капроновой смолы с залитой стальной арматурой, снабженной хвостовиком и гайкой, посредством которой лопатка закрепляется на втулке. Рабочее колесо динамически сбалансировано и крепится на валу электродвигателя.
Специальный асинхронный короткозамкнутый
взрывобезопасный электродвигатель крепится во втулке спрямляющего аппарата фланцем и болтами. Подшипники электродвигателя смазываются через колпачковые масленки, закрепленные на корпусе вентилятора. Питание электродвигателя осуществляется через кабельный ввод, установленный на корпусе вентилятора. Панель кабельного ввода имеет шесть силовых зажимов, что позволяет осуществлять пересоединение обмоток с треугольника (380 В) на звезду (660 В).
Вентилятор с направляющим аппаратом и электродвигателем представляет единый агрегат, снабженный салазками и двумя рым- скобами для подвески к кровле горных выработок.
При работе вентилятора в зависимости от длины вентиляционного трубопровода и необходимого количества воздуха, подаваемого в забой, угол установки лопаток направляющего аппарата регулируется. Короткие выработки обычно проветриваются при установке лопаток направляющего аппарата на угол -45°. При наращивании вентиляционного трубопровода угол установки лопаток увеличивают, и длинные выработки, как правило, проветривают при угле установки лопаток +45°.
При последовательном соединении вентиляторов давление и мощность установки удваиваются, а производительность при этом не изменяется.
В случаях, когда вентиляторные установки ВМ-5М и ВМ-6М располагаются вблизи рабочих мест, к вентиляторам с нагнетательной и всасывающей сторон присоединяются глушители шума, соответственно, ГШ-5 и ГШ-6, При этом шум, создаваемый вентиляторами, не превышает уровней, предусмотренных санитарными нормами.
