Электрическая схемы станции управления СУВ-350А

Блокировочный разъединитель Q1 (рис. 51) предназначен для снятия напряжения с элементов станции, находящихся внутри оболочки, и осуществления блокировки от попадания напряжения на внутренние части при открытых крышках станции. Автоматический выключатель F1M.1 используется для дистанционного и аварийного отключения нагрузки и снятия напряжения со всех силовых выводов, отходящих от станции, при возникновении в них к.з. Для этой цели в автоматическом выключателе имеется обмотка расцепителя нулевого напряжения F1J, питаемая выпрямленным током. В цепь ее питания заведены размыкающие контакты K1F3 блоков защиты А1—А7 и замыкающий контакт К7А.2 реле дистанционного отключения K7A.L О готовности цепи питания обмотки F1.1 и его включении сигнализирует лампа Н1. Для форсированного включения нулевого расцепителя предусмотрена пусковая кнопка S10. Цепи управления, блокировки и сигнализации в станции питаются от трансформаторов Тр1, Тр2 мощностью 250 В А каждый, которые подключены к сети непосредственно после разъединителя QL

Трансформатор Тр1 имеет вторичную обмотку напряжением 36 В (зажимы 100 и 102) с отводом на 12 В (зажимы 100 и 114), трансформатор Тр2 — вторичные обмотки напряжением 24, 36 (зажимы 115, 194) и 110 В (зажимы ИЗ и 195). Все вторичные обмотки, за исключением обмотки на 24 В, защищены предохранителями с плавкой вставкой на 5 А.

От вторичной обмотки (зажимы 100 и 102) трансформатора Тр1 питаются: блоки управления контакторов всех силовых выводов, отходящих от станции; блоки реле времени А12 — А14; схемы форсированного включения контакторов К2М, КГ2М, К4М, К7М, К17М\ катушки контакторов К8М, К9МУ KI8M; стабилизаторы напряжения Тр26, Тр28, Тр29у вспомогательные реле К13А.1 — К17А\ лампа НЗО, сигнализирующая о включении автоматического выключателя F1M.1; лампы Н20—Н26, сигнализирующие о срабатывании максимальной токовой защиты, питаемые от отвода 114 напряжением 12 В.

В свою очередь, от стабилизатора Тр26 питается обмотка промежуточного реле КЗА.1 аварийного отключения конвейера; от Тр28 — обмотка промежуточного реле К4А.1 контроля гидросистем маслостанций; от Тр29 — обмотка промежуточного реле Кб АЛ предупредительной сигнализации.

От вторичной обмотки (зажимы 113 и 195) трансформатора Тр2 через выпрямительный мост V9 питается катушка расцепителя нулевого напряжения F1.1 автоматического выключателя F1M.1, от зажимов 115 и 194 — множительные реле К18А.1, К19АЛ\ электронное реле времени (А9) стабилизаторы напряжения Тр25у Тр27 и при необходимости — внешние потребители мощностью до 100 В А. От стабилизатора Тр25 питается обмотка промежуточного реле К8А.1; от Тр27 — обмотка промежуточного реле К7А.1 дистанционного отключения автоматического выключателя F1M.1.

Рис. 51 I-я часть принципиальной электрической схемы станции управления СУВ-350А

Суммарный ток, проходящий через станцию, в камере разъединителя контролируется амперметром РА, включенным через трансформатор тока ТА5 к фазе С, напряжение на вводе станции в этой же камере — вольтметром Р V, подключенным к фазам сети через добавочный резистор R15.

Для управления и защиты каждого ответвления в станции имеется комплект аппаратуры, который содержит контактор (реверсивный или нереверсивный), два трансформатора тока для максимальной токовой защиты и блок управления (реверсивный’ или нереверсивный). Для включения и отключения двигателей конвейера лавы применены контакторы К2М и К12М, собранные по реверсивной схеме. Контакторы имеют механическую и электрическую блокировку от одновременного включения. Питание втягивающих катушек осуществляется выпрямленным током от зажимов 100 и 102 трансформатора Тр1 через выпрямительный мост V6 и замыкающий контакт К17А.2 вспомогательного реле К17А.1, которым размыкается цепь питания схем форсированного включения контакторов после выключения выключателя F1M.1, Это обусловлено тем, что при пуске мощных двигателей в шахтных сетях наблюдаются глубокие снижения напряжения, которые вызывают ослабление нажатий главных контактов или даже отпадание якоря магнитной системы, вследствие чего главные -контакты подвергаются интенсивному износу, Поэтому с целью повышения надежности работы контакторов в станции осуществлено питание всех катушек контакторов КТУ постоянным током, который обеспечивает более низкий коэффициент возврата.

Учитывая, что для удержания магнитной системы в притянутом положении требуется значительно меньший ток, чем для ее включения, применена схема форсированного включения контакторов. Она содержит форсировочное реле К11А, обмотка К1Л которого зашунтирована диодом VI, включенным встречно питающему напряжению, и соединенные параллельно ограничительные резисторы R1 и R2. Для ограничения тока в обмотке К1.1 последовательно с нею включен резистор R7 Форсировочное реле подключается к сети через размыкающие вспомогательные контакты К2М.З, К12М.З контакторов К2МУ К12М. Порядок работы схемы следующий.

При включении автоматического выключателя F1M.1 замыкается его вспомогательный контакт F1M.2, срабатывает вспомогательное реле К17АЛ и замыкает свой контакт К17А.2. На схему форсированного включения контакторов поступает постоянное напряжение, реле К1Л срабатывает и своим замыкающим контактом К1.2 шунтирует ограничительные резисторы R1, R2, В таком «ждущем» состоянии схема находится до тех пор, пока оператору не понадобится включить контактор. Тогда он нажимает соответствующую кнопку Пуск на пульте управления, в результате чего к обмотке промежуточного реле К1МЛ (1(2МЛ) блок-a управления А21 подключается полупроводниковый диод, реле К2МЛ (К2М.1) срабатывает и своим замыкающим контактом К1М.2 (К2М.2) подключает обмотку втягивающей катушки контактора К2М (К12М) к источнику напряжения. Так как контакты реле К1.2 замкнуты, то при замыкании, например, контакта К1М.2 через катушку контактора потечет пусковой ток (до 5 А), достаточный для четкого включения контактора. При включении контактора размыкаются соответствующие вспомогательные контакты контактора в цепи форсировочного реле и оно обесточивается.

Поскольку при включении контактора вспомогательные контакты размыкаются раньше, чем магнитная система приходит в притянутое положение, то для полного включения контактора необходимо, чтобы контакты реле К 1.2, шунтирующие резисторы R1 и R2, размыкались с некоторой выдержкой времени. Такая выдержка обеспечивается включением параллельно обмотке К1Л диода VI. Благодаря этому ток в обмотке спадает не сразу, а постепенно, вследствие чего контакт реле размыкается с выдержкой времени, достаточной для четкого включения контактора. После размыкания контактов К 1.2 ток в катушке контактора ограничивается резисторами R1 и R2, оставаясь на уровне, достаточном для удержания магнитной системы в замкнутом положении даже при глубоких посадках напряжения, обусловленных пуском мощных двигателей.

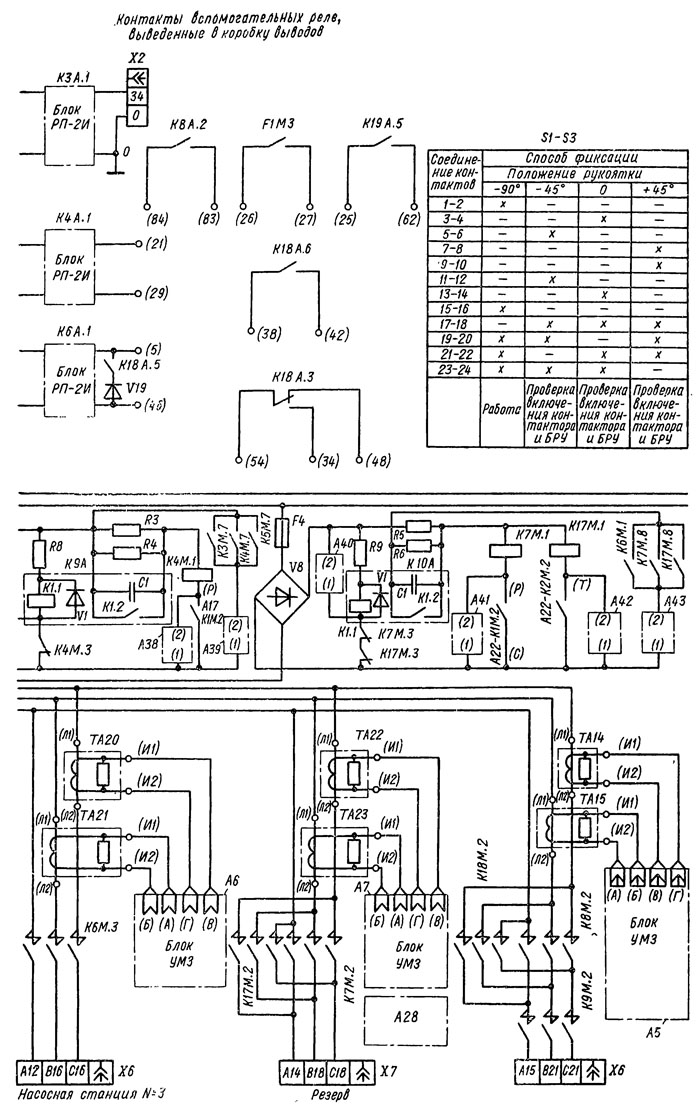

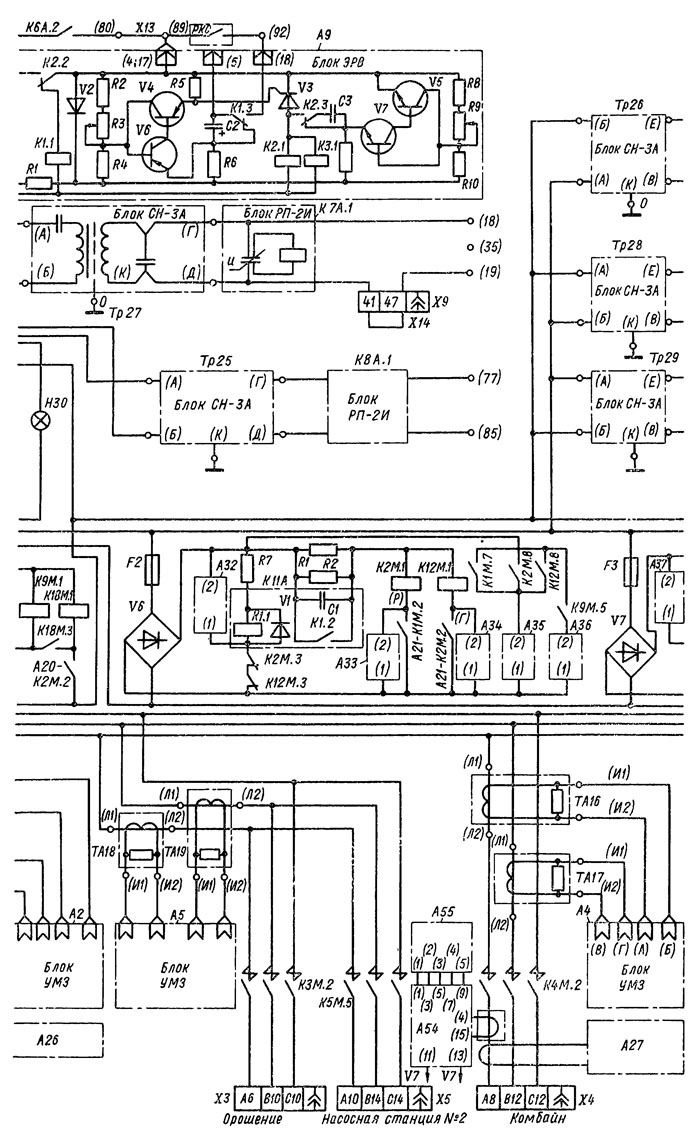

Рис. 52. II и III части принципиальной электрической схемы станции управления СУВ-350А.

Для управления реверсивным контактором К2М (К12М) применен реверсивный блок управления А21 (рис. 52). Как реверсивные блоки управления А20—А22, так и нереверсивные А15 — А19 содержат три функциональные группы: схему дистанционного управления, блокировочное реле утечки и реле времени.

Схема управления предназначена для дистанционного включения и отключения контакторов, управляющих соответствующими приводами комплекса, и работает на выпрямленном однополупериодном токе. К схеме дистанционного управления относятся следующие элементы (см. блок Л21): феррорезонансный стабилизатор напряжения, состоящий из трансформатора Тр1 и конденсатора С1, промежуточные реле Вперед К1М.1 и Назад К2М.1; конденсаторы С2, СЗ и стабилитроны VI, V2. Конденсаторы С2, СЗ введены в схему с целью улучшения ее искробезопасных свойств. В основном искро-безопасность схемы дистанционного управления обеспечивается путем повышения сопротивления вторичной обмотки трансформатора Тр1 до 110 Ом (при таком сопротивлении токи к.з. ограничены до искробезопасной величины).

Промежуточные реле постоянного тока присоединены параллельно вторичным обмоткам трансформатора и при подаче напряжения, обтекаясь переменным током, не включаются. Включается реле К1М.1 или К2М.1 с центрального пульта управления.

Рис. 53. Схема внешних присоединений (примерная) электроприемников забойных машин и механизмов к станции управления СУВ-350А.


При нажатии кнопки Вперед (рис. 53) в один полупериод переменного тока (диод открыт) ток замыкается по внешним цепям, минуя обмотку реле К1М.1 (рис. 52), а во второй полупериод (диод закрыт) ток протекает через обмотку К1М.1, и реле срабатывает. При отпускании кнопки Вперед цепь остается замкнутой через контакт К2М4 контактора К2М> контакт контактора Л2 пускателя конвейера, стоящего на штреке, и резистор, шунтирующий кнопку Вперед. Последний имеет такое сопротивление (47 Ом), что^при включении его в цепь управления через реле протекает ток, несколько больший тока удержания. Поэтому после отпускания кнопки Вперед реле остается во включенном положении. Но как только произойдет разрыв цепи кнопкой Стоп, по обмотке реле начнет протекать переменный ток и отключается контактор К2М.

Благодаря тому что диод установлен за пределами станции, при замыкании жил управления он будет зашунтирован, и реле отключается. Этим самым осуществляется защита от потери управляемости. Параметры схемы выбраны таким образом, что при сопротивлении внешней цепи до 15 Ом промежуточное реле включается. Так как одной из жил схемы дистанционного управления является заземляющая жила, сопротивление цепи заземления контролируется. При увеличении сопротивления цепи управления выше 100 Ом промежуточное реле отключается.^

Блокировочное реле утечки БРУ осуществляет блокировку цепи контакторов К2М и К12М (рис. 51), если сопротивление изоляции относительно земли вывода 2 снижается ниже допустимого значения. Блокировочное реле предотвращает включение контактора, если сопротивление изоляции отходящего присоединения снижается до 30 кОм.

Обмотка реле К1А.1 (рис. 52, блок А21) одним своим выводом присоединена к плюсовому выводу выпрямительного моста V3, а другим — через размыкающий контакт KL2 блока реле времени А12, контакты 1 я 2 переключателя S1.2, размыкающие вспомогательные контакты К2М.5, К12М.5 контакторов К2М и К12М к фазе А5 цепи питания конвейера лавы.

Если сопротивление изоляции вывода снизится до 30 кОм, то по цепи: вывод вторичной обмотки трансформатора Тр1— ограничивающий резистор R1 — выпрямительный мост V3 — обмотка реле К1А.1 — контакт К1.2 блока А12 — контакты 1 и 2 переключателя S1.2 — контакты К2М5, К12М5 контакторов К2М и К12М — фаза А5 — сопротивление изоляции фазы — земля — выпрямительный мост I/3 — нижний (по схеме) вывод вторичной обмотки трансформатора Тр1 — потечет ток, достаточный для срабатывания реле К1А.1. Оно сработает и своим переключающим контактом К1А.2 разорвет цепь управления промежуточных реле К1М.1, К2М.1 и замкнет цепь питания сигнальной лампы Н10 в блоке A2J.

Размыкающий контакт К1.2 блока А12 имеет выдержку времени при замыкании и введен в цепь питания обмотки реле К1А.1 для предотвращения ложных срабатываний БРУ от действия обратной ЭДС отключенного вращающегося двигателя. Выдержка реле времени осуществляется таким обра-?ом: при отключении контактора К2М или К12М прекращается питание реле К1А, но оно остается включенным за счет обтекания обмотки током разряда конденсатора через резистор.

Для периодической проверки работоспособности БРУ имеется проверочный резистор R2, который подключается к обмотке реле К1А.1 контактами универсального переключателя SL2, рукоятку которого необходимо повернуть из положения Работа по часовой стрелке на 135 ° (см. схему блока А21).

Максимально-токовая защита обеспечивает отключение вывода в случае возникновения в любой точке силовой цепи трех- либо двухфазного к. з. Состоит защита из трансформаторов ТА12 и ТА13 (рис. 51), установленных в двух фазах силовой цепи, и блока Л/, подключенного к вторичным обмоткам этих трансформаторов. С помощью переменных резисторов, оси которых выведены наружу блока, можно регулировать уставку защиты. При срабатывании блока защиты исполнительное реле размыкает свой контакт K1F3 в цепи питания нулевой катушки F1.1 автоматического выключателя F1M1. Последний отключается и обесточивает цепи управления и все отходящие от станции силовые выводы. Одновременно контакт K1FL2 замыкает цепь питания сигнальной лампы Н20, загорание которой сигнализирует о к.з. на выводе (см. схему блока А1 вывода 1 (XI)).

Защита всех остальных выводов, как реверсивных, так и нереверсивных, работает аналогично.

Вывод 3 для питания насоса орошения и вывод 5 для питания насосной станции № 2 имеют общую максимально-токовую защиту. Вывод 9 (Х9) для питания пускового агрегата АП-4 защищен максимальной защитой вывода НХ1).

Для исключения снятия штепсельного разъема вывода 9 при включенном аварийном выключателе F1M1 питание обмотки промежуточного реле К7А.1 Аварийный стоп осуществляется через контрольные зажимы штепсельного разъема вывода 9.

Схемы управления всех остальных выводов, как реверсивных, так и нереверсивных, работают аналогично управлению выводом 2 (Х2). Однако в нереверсивном блоке управления имеется одно промежуточное реле К1М.1, а в реверсивном их два — К1М.1 и К2М.1. В связи с этим у реверсивного
блока управления реле времени вынесено за его пределы. В схемном решении отличие заключается в том, что в цепи питания обмотки реле К1А.1 схемы БРУ реверсивных блоков А21, А22 включены последовательно соединенные вспомогательные контакты К2М5, К12М.5 и К7М.5, К17М.5 контакторов К2М, К12М, К7М, К17М, а в цепи питания реле времени А12, А13 — параллельно соединенные контакты К2М.6, К12М.6; К7М.6. К17М.6 этих же контакторов.

В реверсивном выводе 8 для питания предохранительной лебедки применены пускатели типа ПМА, втягивающие катушки которых К8М.1, К9М.1, К18М.1 включены по специальной схеме для повышения отключающей способности пускателей. Поэтому в реверсивном блоке управления А20 в цепь питания обмотки реле К1А.1 включен размыкающий вспомогательный контакт К9М.4 пускателя К9М, а в цепь питания реле времени А14—замыкающий контакт К9М.З этого же пускателя.

Для осуществления электрической блокировки от одновременного включения контакторов К2М и К12М, К7М и К17М, К8М и KI8M в цепь питания обмотки промежуточного реле К1М.1 блоков A2Q—А22 включены размыкающие вспомогательные контакты К12М.7, К17М.7, KI8M.5, а в цепь питания обмотки промежуточного реле К2МЛ этих же блоков — размыкающие вспомогательные контакты К2М.7, 1(7 М.7, К8М.5 контакторов.

Проверку работоспособности станции можно производить как с подключенным пультом управления и подключенными токоприемниками угледобывающего комплекса, гак и без них. Для проведения проверки необходимо (рис. 51 и 52):

j) отключить блокировочный разъединитель Fl\

2) открыть быстрооткрываемую крышку левого отсека и перевести переключатель (S4, 55) выбора режима и положение Проверка;

3) закрыть быстрооткрываемую крышку;

4) установить переключатели проверки контакторов и БРУ (S1—S3), оси которых выведены наружу, в положение Работа (левое крайнее положение рукоятки);

5) включить блокировочный разъединитель. При этом вольтметр PV покажет напряжение сети. Одновременно с этим в станции срабатывают вспомогательные реле К13.А1—К17А.1. Реле 1(13 А Л — 1(16АЛ своими переключающими контактами отключат наружные цепи управления и подключат к блокам управления проверочные полупроводниковые диоды VII — V18. Реле 1(17АЛ своим замыкающим контактом 1(17А.2 подает переменное напряжение 36 В на схемы форсированного включения контакторов К2М, К4М, 1(7М, KI2M, К17М. При этом должны засветиться красным светом светодиодные индикаторы А32—А34 в левом отсеке, А37 и А38 в среднем отсеке и А40—А42 в правом.

Свечение индикаторов А32, А37у А40 свидетельствует о том, что постоянное напряжение на узлы форсированного включения контакторов поступило, в цепи питания обмотки реле К1Л блоков К9А—1(11 А размыкающие вспомогательные контакты соответствующих контакторов находятся в замкнутом состоянии, последние сработали и замкнули свой замыкающий контакт 1(1.2 в цепи питания втягивающих катушек контакторов. Свечение индикаторов A33t А34, А38, А41, А42 сигнализирует о целостности обмоток включающих катушек соответствующих контакторов. Замыкающие контакты 1(17А.3 и К17А.4 сработавшего реле К17АЛ подают переменное напряжение 660 В для питания включающих катушек контакторов KIM, КЗМ, К5М, К6М

6) повернуть рукоятку переключателя 5/ на быстрооткрываемой крышке левого отсека из положения Работа на 45 ° по часовой стрелке. При этом контактами 11, 12 переключателя SL1 в блоке управления А15 замыкается цепь проверки БРУ вывода, /, реле К2АЛ срабатывает и включает сигнальную лампу Н9 с белым светофильтром, а контактами 5 и 6 переключателя S1.2 подключает полупроводниковый диод VI2 к обмотке промежуточного реле К1МЛ Вперед реверсивного блока управления А21. Реле К1МЛ срабатывает и своим замыкающим контактом К1М.2 подает питание на обмотку включающей катушки 1(2.Ml контактора К2М вывода 2, контактор К2М срабатывает и своим замыкающим вспомогательным контактом К2М.8 включает светодиодный индикатор А35у свечение которого сигнализирует о нормальной работе цепей включения контактора;

7) проверить поворотом рукоятки переключателя S1 по часовой стрелке еще на 45° цепь включения контактора 1(12 М Назад вывода 2 (полупроводниковый диод подключается к блоку А21 контактами 3 и 4 переключателя SL2). О включении контактора индицирует тот же индикатор А35\

8) проверить поворотом рукоятки переключателя S1 по часовой стрелке еще на 45° блок БРУ вывода 2 в блоке управления А21 (контакты 7 и 8 переключателя S1.2) и цепь включения контактора 1(1 М вывода 1 (контакты 9 и 10 переключателя SL1). При этом загорание лампы НЮ сигнализирует о нормальной работе БРУ, а свечение индикатора А35 — о включении контактора;

9) для проверки БРУ и цепей включения контакторов КЗМ, K4Mt 1(5М выводов Зу 4 и 5 необходимо рукоятку переключателя 52, расположенную на быстрооткрываемой крышке среднего отсека, повернуть из положения Работа по часовой стрелке па 45, 90 и 135°
Поворотом рукоятки на 45° проверяются БРУ вывода 3 и цепь включения контактора К4М вывода 4 (контакты 11, 12 и 5, б переключателя S2). В итоге загораются лампа Н11 и индикатор А39. При повороте рукоятки на 90° проверяется БРУ вывода 5 и цепь включения контактора КЗМ вывода 3 (контакты 3у 4 и 13, 14 переключателя S2). При этом загораются лампа Н13 и индикатор А39. Поворотом рукоятки на 135° проверяется БРУ вывода 4 и цепь включения контактора К5М вывода 5 (контакты 9, 10 и 7, 8 переключателя S2). В итоге загораются лампа Н12 п индикатор А39;

10) для проверки БРУ и цепей включения контакторов КбМ, 1(7 М, К17М выводов бу 7 необходимо рукоятку переключателя S3, расположенную па быстрооткрываемой крышке правого отсека, повернуть из положения Робота по часовой стрелке на 45, 90 и 135°.

При повороте рукоятки на 45° проверяется БРУ вывода б и цепь включения контактора 1(7М Вперед вывода 7 (контакты 11, 12 и 5, 6 переключателя S3). При этом загораются лампа Н14 и индикатор А43. Поворотом рукоятки на 90 ° проверяется цепь включения контактора £17М Назад вывода

7 (контакты 3,4 переключателя S3) по загоранию индикатора А43. При повороте рукоятки на 135° проверяются БРУ вывода 7 и цепь включения контактора КбМ вывода б (контакты 7, 8 и 9, 10 переключателя S3). При этом загораются лампа А15 и индикатор А43

11) для проверки БРУ вывода 8 необходимо кратковременно нажать кнопку S11, толкатель которой расположен па корпусе станции в левой нижней его части. В результате замыкается цепь проверки БРУ блока А20 и загорается лампа Н1бу расположенная на левом выемном блоке аппаратуры.

Для проверки цепей включения контакторов К8МУ К9М Вперед вывода 8 необходимо кратковременно нажать кнопку S13 (расположена там же, где и S11). При этом должны включиться контакторы К8М, К9М и засветиться индикатор АЗб, расположенный в левом выемном блоке аппаратуры. Для проверки цепей включения контакторов К9М, 1(18М Назад вывода 8 необходимо кратковременно нажать кнопку S12 (расположена рядом с кнопкой S13). В результате должны включиться контакторы К9М, 1(18М и засветиться индикатор АЗб;

12) перевести в положение Работа после окончания проверки работоспособности станции без подачи напряжения в отходящие присоединения переключатели режима работы S4, S5 и проверки включения контакторов и БРУ

Электрическая схема станции позволяет управлять угледобывающими комплексами совместно с аппаратурой АУС или с пультом оператора механизированного угледобывающего комплекса ЦПУ. Порядок работы электрической схемы станции следующий.

Включением разъединителя Q1 (рис. 51) подается питание па трансформаторы Tply Тр2, вольтметр РV покажет наличие переменного напряжения. Если в цепи управления промежуточного реле К7А.1 нет повреждения, контакты кнопки Аварийный стоп на пульте управления находятся в замкнутом состоянии, а в штепсельном разъеме Х9 вывода 9 установлена перемычка Х14 (рис. 53), то реле сработает и замкнет свой замыкающий контакт 1(7А.2 (рис. 51) в цепи питания катушки расцепителя нулевого напряжения F1.1 (РНН) автоматического выключателя F1M.1. На катушку PHH(F1.1) поступит выпрямленное блоком V9 постоянное напряжение 110 В (при взведенных блоках УМЗ всех выводов), о чем сигнализирует загорание лампы Н1 (смотровое окно расположено в левой нижней части корпуса станции), и РНН включится.

Кнопка S10 предназначена для форсированного включения РНН. Поворотом рукоятки привода автоматического выключателя F1M.1 в положение Отключен взводится привод, а затем поворотом рукоятки в положение Включен включается автоматический выключатель. Переменное напряжение подается на все выемные блоки аппаратуры, а замыкающим вспомогательным контактом F1M.2 — на все блоки управления А15—А22 и стабилизаторы напряжения Тр2б, Тр28, Тр29, о чем сигнализирует лампа НЗО с белым светофильтром (расположена рядом с лампой Н1).

Для электрического блокирования двух станций, используемых для управления угледобывающим комплексом, в коробку контрольных выводов введен замыкающий вспомогательный контакт F1M.3, который вводится в цепь управления промежуточным реле К7А.1 второй станции. Для аварийного отключения станции из лавы используется промежуточное реле К8АЛ, замыкающий контакт К8А.2 которого вводится в цепь управления промежуточном реле К7А.1. При этом в коробке контрольных выводов (рис. 53^ должны быть установлены перемычки XII (441, 518): Х12 (117, 442); XI3

(118, 443); Х15 (46, 561); Х16 (215, 420); Х20 (531, 548); Х24 (377, 547);

Х25 (25, 543); Х26 (0,544); Х27 (522, 527).

Управление комбайном осуществляется с поста управления, расположенного на комбайне, по контрольным жилам силового кабеля вывода 4 или по отдельному контрольному кабелю. Перед включением комбайна необходимо подать предупредительный звуковой сигнал при помощи аппаратуры АС-ЗСМ. Длительность подачи сигнала (8 с) задается программным реле времени А9 (рис. 51).

Для подачи сигнала необходимо кратковременно нажать кнопку Сигнал (рис. 53), при этом к обмотке промежуточного реле Кб А. 1 (рис. 51) подключается полупроводниковый диод. Реле К6А1 срабатывает и своим замыкающим контактом Кб А.2 включает реле К1Л в блоке Л Р. Последнее срабатывает и своим замыкающим контактом К1.3 включает множительное реле К18А.1. О срабатывании реле К18А.1 сигнализирует свечение индикатора АЗО. Замыкающий контакт К18А.5 вместе с диодом VI9 шунтирует кнопку Сигнал, в результате чего реле Кб АЛ остается включенным при размыкании кнопки, а переключающим К18А.З (зажимы 54, 43, 46) и замыкающим К18А.6 (зажимы 38, 42) контактами переключает аппарат АС-ЗСМ на режим подачи сигнала. По лаве звучит предупредительный сигнал, поэтому в блоке Б КС аппаратуры АС-ЗСМ срабатывает реле РКС контроля сигнала и своим замыкающим контактом замыкает цепь заряда в реле задающего конденсатора в блоке реле времени А9. Через 8 с в блоке реле времени открывается тиристор V3 и срабатывает реле К2Л и КЗЛ. Замыкающий контакт КЗ.2 подготавливает цепь управления комбайном, а переключающий контакт К2.2 разрывает цепь питания реле К1Л. Последнее отключается, отключает реле К18АЛ, промежуточное реле КбАЛ и переключает аппарат АС-ЗСМ на режим связи. Подача предупредительного сигнала прекращается. Контакт КЗ.2 будет оставаться в замкнутом состоянии в течение 5 с. Если за этот промежуток времени комбайн не будет включен, то небходимо опять подать предупредительный сигнал. Перед включением комбайна нужно включить насос орошения.

Для включения комбайна на пульте управления комбайном (рис. 52) следует кратковременно нажать пусковую кнопку, при этом параллельно обмотке реле К1МЛ блока А17 подключится диод. Реле сработает и своим замыкающим контактом К1М.2 замкнет цепь питания включающей катушки К4МЛ контактора К4М2. Последний включится и подаст переменное напряжение 660 В на двигатель комбайна, а замыкающим вспомогательным контактом К4МЛ зашунтирует контакт КЗ.2 блока А9 в цепи управления промежуточным реле К1МЛ блока А17.

При обрыве или замыкании жил управления, а также при нажатии кнопки Стоп на пульте управления комбайна и отключении орошения реле К1МЛ блока А17 отключится и отключит контактор К4М2. Каждый раз при отключении контактора К4М.2 БРУ вывода 4 подключается к фазе АЗ через контакты 1, 2 переключателя S2 и размыкающий вспомогательный контакт К4М.5 контактора. Защиту вывода 4 от токов к. з. осуществляет блок А4. Для исключения возможности работы комбайна без орошения в цепь управления промежуточным реле К1МЛ блока А17 подключается замыкающий вспомогательный контакт КЗ М.8 контактора КЗ М.2 насоса орошения.

Насос орошения, которым управляют блок А16 (рис. 52) и контактор КЗМ.2 вывода 3, необходимо включить до окончания звучания предупредительного сигнала. Защиту от токов к.з. вывода 3 осуществляет блок А5 (рис, 51). Этот же блок защищает оттоков к.з. вывод 5 (насосная станция № 2).

Блок БРУ вывода 3 подключается к фазе А6, а при отключенном контакторе КЗМ.2 — через контакты 15, 16 (рис. 52) переключателя S2 и размыкающий вспомогательный контакт КЗ М.5 контактора КЗМ.2.

Управление конвейером лавы может осуществляться с кнопочного поста на комбайне или с центрального пульта управления. В цепи управления промежуточных реле К1М.1 и К2МЛ блока А21 должны быть установлены в коробке контрольных выводов перемычки (рис. 53): Х17 {415, 416)) Х18 (45, 416); Х19 (5, 412).

Так же, как и перед включением комбайна, с помощью кнопки Сигнал перед включением конвейера необходимо подать звуковой предупредительный сигнал. При этом включаются реле Кб А Л и К18.А.1 блока реле времеии А9 (рис. 51). По истечении 8 с замыкается контакт КЗ.З блока А9 в цепи управления конвейером, подготавливая его к включению. Контакт КЗ.З остается замкнутым в течение 5 с. Если за это время конвейер не будет включен, то оператору необходимо снова подать предупредительный сигнал.

В зависимости от требуемого направления движения конвейера включение производится с помощью кнопки Вперед или Назад (рис. 53), соответственно включается реле /С/М./ или K2MJ в блоке А21 (рис. 52), а вместе с ним и контактор К2М.2 или К12М.2.

С целью предотвращения длительной работы конвейера лавы при неработающем конвейере штрека последовательно с резистором, шунтирующим кнопку Вперед, включен вспомогательный контакт контактора пускателя А2 (рис. 53) конвейера штрека.

Электрической схемой станции предусмотрена работа конвейера лавы в длительном режиме только Вперед. Так как необходимость в реверсировании конвейера возникает при выполнении вспомогательных или наладочных работ, схемой пе предусмотрена шунтирующая кнопку Назад цепочка, и включить конвейер Назад можно только кратковременно. Включающийся контактор К2М.2 или К12М.2 своим вспомогательным контактом К2М.4 (или К12М.4) шунтирует контакт КЗ.З в блоке А21 и тем самым поддерживает реле 1(1 М.1 (или К2М.1) во включенном положении (рис. 52).

В том случае, когда к комбайну подведен только один силовой семижильный кабель ГРШЭ, для отключения конвейера на комбайне можно установить кнопку Стоп, которая подключается в цепь управления конрейера через контакты 6 и 547 штепсельного разъема Х4. При этом в коробке контрольных выводов должны быть установлены перемычки Х/7, Х18 и Х19
(рис. 53).

Включение конвейера осуществляется с ЦПУ кнопками Вперед и Назад. Остановка конвейера возможна как с ЦПУ кнопкой Стоп, так и с пульта управления комбайна. Остановка конвейера возможна с кнопочных постов, установленных на верхней и нижней приводных головках, которые включены в цепь реле КЗ А Л (рис. 51). Контакт реле КЗ А.2 включен в цепь (5,377) дистанционного управления конвейером (блок А21 (рис. 52)), конвейер будет остановлен, если отключить реле 1(3 А.1. В том случае, когда для защиты двигателей от перегрузки применяются температурные реле, их размыкающие контаты должны быть включены в цепь управления реле K3AJ.

Блокировку включения промежуточных реле К1М.1 и К2М.1 при снижении сопротивления изоляции вывода 2 осуществляет реле К1А.1, контакт которого включен в общую цепь управления промежуточных реле. Защиту вывода 3 от токов к. з. осуществляет блок А2.

Управление насосными станциями гидравлической системы осуществляется с центрального пульта управления по контрольным жилам силовых кабелей, идущих от постов управления маслостанций. Цепи управления насосными станциями подсоединяются к контрольным зажимам штепсельных разъемов выводов 1, 5, 6.

Управление контакторами всех трех выводов одинаково и выполнено по трехпроводной схеме. При замыкании кнопки Пуск к обмотке промежуточного реле К1М.1 блока А15 (А 18, А19) подключается диод, срабатывает реле и своим замыкающим контактом /С/М .2 включает цепь питания включающей катушки /C/М./ (К5М.1, К6М.1) контактора /С/М (К5М, К6М).

В цепь, шунтирующую кнопку «Пуск», введены замыкающий вспомогательный контакт К1М.4 (К5М.4, К6М.4) соответствующего контактора и замыкающий контакт К19А.2 (К19А.З, К19А.4) множительного реле К19А.1.

В цепь управления промежуточного реле K4A.J вводятся размыкающие контакты реле, контролирующие состояние гидросистемы комплекса, и размыкающие контакты кнопок Стоп, расположенных по лаве. Своим замыкающим контактом К4А.2 реле при срабатывании включает множительное реле К19А.1, о чем сигнализирует свечение индикатора А31. Поэтому при включении насосных станций кнопку Пуск необходимо удерживать в нажатом состоянии до срабатывания реле К4А.1.

Защиту выводов /, 5, 6 от токов к.з. осуществляют блоки А1, А5, А6 соответственно. Блоки БРУ подключаются к силовой фазе при отключенном контакторе по цепи (рис. 52): 1) вывод 1 — контакт Т блока А15, контакты 16 и 15 переключателя S1.1, размыкающий вспомогательный контакт К1М.5 контактора К1М.2, фаза А3\ 2) вывод 5 — контакт Т блока А18, контакты

19 и 20 переключателя S2.2, размыкающий вспомогательный контакт 1(5М.5 контактора К5М.2, фаза А10\ 3) вывод 6 — контакт Т блока AI9, контакты 15 и 16 переключателя S3.1, размыкающий вспомогательный контакт К6М.5 контактора К6М.2, фаза А12.

Реверсивный вывод 7 имеет схему управления, аналогичную схеме управления вывода 2, и может использоваться как резервный и для управления приводом конвейера при установке соответствующих перемычек (рис. 52 и 53) в коробке контрольных выводов. Реверсивный вывод 8 служит для управления предохранительной лебедкой комбайна или лебедкой, осуществляющей передвижку энергопоезда по пятипроводной реверсивной схеме при помощи блока А20 и .подключенных к цепям управления при помощи установки в коробке контрольных выводов перемычек, замыкающих вспомогательные контакты К8М.1, К18М.1 контакторов К8М.2, К18М.2.

Схемой станции предусмотрена возможность управления предохранительной лебедкой по контрольным жилам силового кабеля вывода 8. Защита вывода 6 от токов к.з. осуществляется блоком АЗ, а БРУ подключается к силовой фазе при отключенных контакторах 1(8М.2, К18М.2 по цепи: вывод Я блока А20, размыкающий контакт К1.2 блока А14, размыкающий контакт кнопки S11, размыкающий вспомогательный контакт К9М.4 контактора К9М, фаза А15.
