6.4. ПУСКОВЫЕ АГРЕГАТЫ ШАХТНЫЕ



Шахтный пусковой агрегат АПШ-1

Конструкция, электрические схемы и технические данные. Шахтный пусковой агрегат АПШ-1 предназначен для управления двумя ручными электросверлами, их защиты и питания, а также может применяться для питания сетей освещения. В последнем случае управление контакторами агрегата должно осуществляться с помощью вынесенных постов управления по трехпроводной схеме управления.





Технические данные шахтного пускового агрегата АПШ-1







Основными частями агрегата являются (рис.59): корпус 13, силовой трансформатор 8, панель управления 3, автоматический выключатель 1, блок реле утечки 16. Корпус представляет собой сварную оболочку, разделенную на четыре взрывонепроницаемые отделения (камеры): пусковой и защитной аппаратуры (отделение обслуживания), в котором размещены трансформатор, панель управления, блок реле утечки, клеммник для переключения трансформатора, панель с сигнальными лампами и кнопками, кронштейн с предохранителями; выключателя, в котором размещен автоматический выключатель; отделение ввода кабеля от сети, снабженное двумя кабельными вводами диаметром 32 мм, один из которых используется в качестве транзитного; отделение вывода кабеля от нагрузки, снабженное двумя кабельными вводами диаметром 32 мм для подключения электросверл и тремя вводами диаметром

20 мм для подключения дополнительного заземления реле утечки, местного освещения и кнопочного поста дистанционного управления.

Для открывания быстрооткрываемой крышки аппаратного отделения предусмотрен специальный зубчатый ключ 9, который крепится на приваренной шпильке. Корпус агрегата установлен на салазки 11.

Пересоединение обмоток ВН силового трансформатора Тр1 в звезду или в треугольник в зависимости от напряжения сети 660 или 380 В осуществляется перемычками на клеммнике (рис. 60). На выемной панели управления расположены контакторы КМ1 и К М2, промежуточные искробезопасные реле К1 и К2, реле максимального тока КЗ и К4 и искробезопасный источник напряжения цепей управления — стабилизирующий трансформатор Тр2.

Электрическая схема агрегата обеспечивает защиту от токов к.з. в отходящих от агрегата цепях питания электросверл при помощи реле максимального тока, защиту в цепях питания местной осветительной нагрузки плавкими предохранителями; защиту от токов утечки в отходящих цепях напряжением 127 В и предупредительный контроль сопротивления изоляции этих цепей, а также сигнализацию о срабатывании реле утечки; защиту от замыкания в цепях дистанционного управления, от самовключения при повышении напряжения питающей сети до 1,5 номинального, от обрыва и увеличения сопротивления цепи заземления более 100 Ом; нулевую защиту отходящих цепей при управлении с вынесенного поста управления по трехпроводной схеме. Кроме того, схема обеспечивает световую сигнализацию о включенном автоматическом выключателе, срабатывании каждого из двух реле максимального тока; блокировку, препятствующую подаче напряжения в отходящие от вторичной обмотки силового трансформатора цепи.

При нажатой кнопке SB1 включается автоматический выключатель SF и подается напряжение от сети на первичную обмотку трансформатора Тр1 и, следовательно, на все элементы схемы, подключенные к его вторичной обмотке. После загорания сигнальной лампы Н1 кнопку SB1 следует отпустить. Напряжение подается на реле утечки РУ, при этом сработает исполнительное реле К5, которое своим размыкающим контактом разомкнет цепь питания катушки независимого расцепителя выключателя SF, а замыкающим подключит источник питания искробезопасных цепей управления (первичную обмотку трансформатора Тр2) к обмотке напряжением 36 В трансформатора TpL

Для надежного срабатывания реле утечки замыкающим контактом кнопки SB1 шунтируются резисторы R12, R13, вследствие чего ток в обмотке реле Кб увеличивается.

Дистанционное управление агрегатом и питание электросверл осуществляются включением кнопки Пуск, установленной на сверле. При этом обмотка промежуточного реле К1 (или К2) шунтируется диодом УДу реле срабатывает и замыкает свой контакт в цепи питания втягивающей катушки КМ1 (или КМ2) контактора, в итоге подается напряжение на соответствующее сверло. Отключается сверло отпусканием (размыканием) кнопки. Защита от токов к.з. в отходящих силовых цепях осуществляется электромагнитными реле КЗ и К4 с током уставки 50 zt: 5А. При срабатывании реле своим размыкающим контактом размыкает цепь питания втягивающей катушки соответствующего контактора КМ1 или КМ2У и отходящая цепь отключается, а замыкающим контактом замыкает цепь питания сигнальной лампы Н2 или НЗ. Защита от токов к.з. в силовых цепях на участке между автоматическим выключателем SF и реле КЗ и К4 осуществляется электромагнитными расцепителями выключателя, а в цепи питания местного освещения — предохранителями FU1—FU3.

Срабатывание реле максимального тока проверяется нажатием кнопки SB2, замыкающей цепи питания проверочных катушек. Возврат реле защиты в исходное положение осуществляется при помощи рукоятки, вынесенной на корпус агрегата.

Защита от токов утечки на землю отходящих цепей и предварительный контроль сопротивления изоляции этих цепей выполняются посредством блока реле утечки РУ. При отсутствии утечек в защищаемой цепи оперативный ток протекает от нулевой точки диодов УД1 — УДЗ, через резисторы R12 и R13, заземление корпуса, землю, добавочное заземление и его зажим Д3, катушку исполнительного реле К5, резисторы Rll, R5, R7> источник питания (вторичные обмотки силового трансформатора Тр1, резисторы R8 — R10 и диоды УД1 — УДЗ), В этом случае ток обмотки исполнительного реле Кб максимален и его якорь притянут, цепь питания обмотки независимого расцепителя автоматического выключателя SF разомкнута размыкающим контактом, а замыкающий контакт подает напряжение на первичную обмотку трансформатора Тр2.

При снижении сопротивления изоляции защищаемой цепи часть оперативного тока ответвляется через сниженное сопротивление изоляции параллельно обмотке реле Кб, в цепи обмотки ток уменьшается. При снижении сопротивления изоляции до уставки срабатывания реле Кб отключается, размыкает замыкающим контактом цепь источника питания трансформатора Тр2 и замыкает замыкающим контактом цепь питания обмотки независимого расцепителя автоматического выключателя SF. Последний снимает напряжение сети со входа трансформатора Тр1, сигнальная лампа Включено гаснет.

Предварительный контроль изоляции (работа в режиме БРУ) отходящих цепей при отключенных контакторах (пускателях) осуществляется шунтированием обмотки реле Кб и резистора R11 электрической цепью. Общая точка резисторов R5 — R7, размыкающие контакты контакторов КМ1, КМ2У фаза В (зажимы В1 и В2 электросверл) и «земля» контролируются в месте снижения сопротивления изоляции. При шунтировании обмотки реле ток в последней не достигает величины срабатывания, реле Кб не срабатывает и не замыкает свой размыкающий контакт в цепи питания катушки независимого расцепителя автоматического выключателя SF. Поэтому выключатель в случае повреждения изоляции после включения и подачи напряжения на первичную обмотку силового трансформатора мгновенно срабатывает и снимает напряжение, сигнальная лампа Включено гаснет. Величина уставки сопротивления срабатывания в режиме БРУ составляет не менее удвоенного максимального сопротивления срабатывания однофазной утечки в режиме реле утечки, равного 4 кОм.



Срабатывание реле утечки проверяется путем кратковременного замыкания фазы А1 вторичной обмотки трансформатора Тр1 кнопкой SB3 чеоез проверочное сопротивление R11 на добавочный заземлитель Д3.

Защита от замыкания в цепях дистанционного управления осуществляется промежуточными реле К1 и К2. При этом диод, встроенный в электросверло последовательно с пусковой кнопкой, шунтируется, и работающее реле отключается. Защита от самовключения при повышении напряжения и нулевая защита электросверла осуществляются в результате применения пусковой кнопки с самовозвратом, а при подключении освещения — трехпроводной схемой управления контакторами агрегата. Защита от обрыва или увеличения сопротивления цепи заземления выполняется промежуточными реле К1 и К2, которые настроены на отпускание при сопротивлении 100 Ом и более.

Блокировка, препятствующая подаче напряжения в отходящие от трансформатора цепи при отсоединении реле утечки, обеспечивается тем, что подключение питания трансформатора Тр2 выполнено через блок РУ посредством штепсельного разъема Х2. При снятом блоке цепь питания размыкается, и включить контакторы КМ1 и У М2 нельзя.

Световая сигнализация осуществляется лампами Н1—ИЗ. Лампа Н1 загорается при подаче напряжения на первичную обмотку трансформатора Тр1, лампы И2 и НЗ—при срабатывании реле максимального тока КЗ и К4.

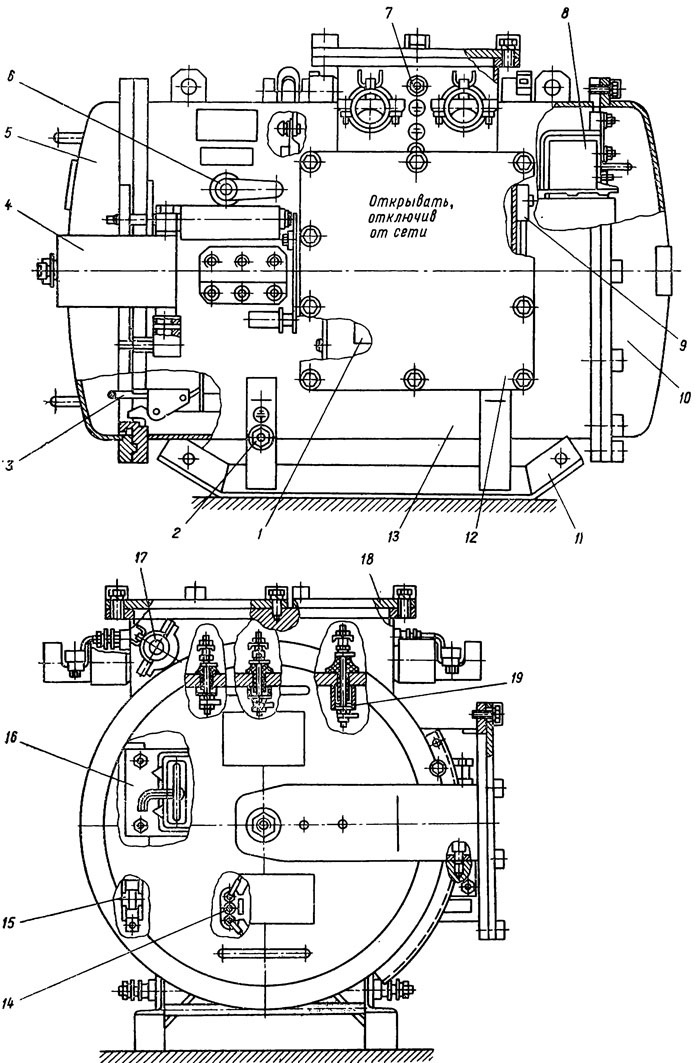

Рис. 59. Шахтный пусковой агрегат АПШ-1:
1 — автоматический выключатель; 2, 7 — наружные заземляющие зажимы; 3 — панель управления; 4— блокировочная планка; 5 — быстрооткрываемая передняя
крышка; 6 — рукоятка привода выключателя; 8 — силовой трансформатор; 9 — зубчатый ключ; 10, 12 — крышки задняя и отделения автоматического выключателя; И — салазки; 13 — корпус; 14 — клеммник; 15 — кронштейн с предохранителями; 16 — блок реле утечки; 17 — кабельные вводы; 18 — крышка отделения ввода; 19 — проходные зажимы.

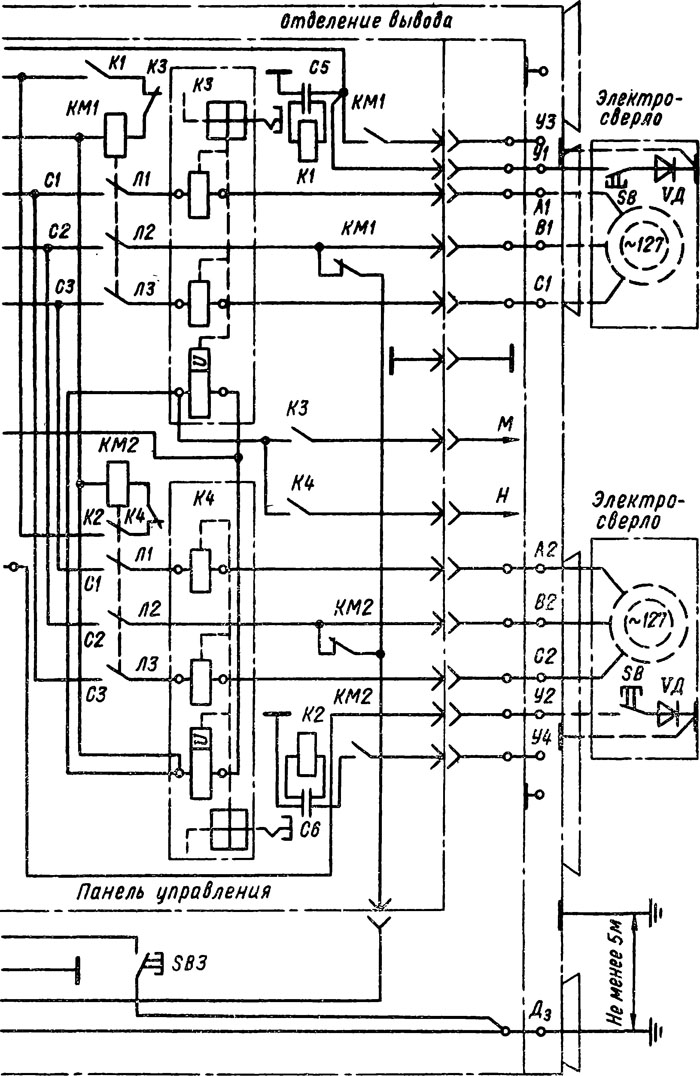

Рис. 60. Принципиальная электрическая схема шахтного пускового агрегата АПШ-1.
