Буровая установка УБВ-600Н

Установка УБВ-600Н предназначена для бурения структурнопоисковых скважин роторным способом при разведке на нефть и газ. Установка состоит из трех основных блоков: лебедочномачтового, насосного и рабочей площадки с мостками и стеллажами для труб. Лебедочно-мачтовый и насосный блоки, смонтированные на шасси автомобиля КрАЗ-257, приводятся в действие от его двигателя. На раме лебедочно-мачтового блока находятся: мачта с полатями, лебедка, раздаточный редуктор, трансмиссия привода лебедки, коробка отбора мощности, гидродомкраты подъема мачты, компрессор, пневматические и гидравлические устройства.

Мощность на механизмы лебедочно-мачтового блока передается от трансмиссии автомобиля через коробку отбора мощности, связанную карданной передачей с раздаточным редуктором. От последнего приводится в действие компрессор, маслонасос (питающий гидродомкраты подъема мачты), гидро-раскрепитель и гидропривод. Через карданную передачу, трансмиссию и цепную передачу осуществляется привод лебедки, а привод бурового ротора, установленного на рабочей площадке,— от вала барабана лебедки цепными передачами через промежуточный вал.

На раме насосного блока смонтированы: два буровых насоса НБ-125, центральный редуктор, спаривающий редуктор, трансмиссия, электрогенератор, резервный компрессор, системы пневматического управления, пневматические и электрические устройства. Мощность на механизмы насосного блока передается от трансмиссии автомобиля через коробку отбора мощности, связанную карданной передачей с центральным редуктором. От центрального редуктора осуществляется привод электрогенератора с помощью клиновых ремней; привод буровых насосов — от трансмиссии и спаривающего редуктора через клиноременную передачу; привод резервного компрессора — от индивидуального электродвигателя.

Спаривающий редуктор карданной передачей соединен с трансмиссией лебедочно-мачтового блока, что обеспечивает привод всех механизмов буровой установки от любого из двух двигателей в случае выхода из строя или остановки на профилактику одного из них.

Для бурения лебедочно-мачтовый и насосный блоки монтируют на фермах. Подроторное основание имеет высоту, достаточную для установки противовыбросового оборудования.

Барабан лебедки имеет четыре диапазона частоты вращения. Каждый диапазон изменяется вводом в зацепление соответствующей пары шестерен коробки отбора мощности и включением соответствующей шинно-пневматической муфты лебедки. Ротор имеет пять диапазонов частоты вращения: два рабочих и три вспомогательных. Рабочие частоты вращения изменяются вводом в зацепление соответствующей пары шестерен коробки отбора мощности, а вспомогательные частоты вращения — вводом в зацепление соответствующей пары шестерен коробки передач автомобиля.

Для механизации вспомогательных работ буровая установка оборудована электролебедкой, гидрораскрепителем, подвесными ключами для бурильных труб и устройством для их подвески, трубной тележкой и сварочным трансформатором. Электролебедка может быть использована при монтаже буровой установки для подтаскивания и подъема грузов, а также во время бурения для свинчивания и развинчивания резьбовых соединений труб, выброса труб на мостки или подтаскивания их к ротору, отвода ротора от устья скважины при спуске обсадных труб большого диаметра и других работ.

Самоходность основных блоков и соответствующие габариты вспомогательного оборудования, рассчитанного на транспортировку универсальным автотранспортом, обеспечивают (при наличии автоприцепов) перебазирование основного оборудования буровой установки за один рейс. Установкой управляют с пульта, на котором расположены органы оперативного управления и приборы контроля за процессом бурения и режимом работы механизмов установки.

Техническая характеристика установки УБВ-600Н приведена в табл. 1.12, а кинематическая схема ее показана на рис. 1.23.

Изготовитель — Ленинградский машиностроительный завод.

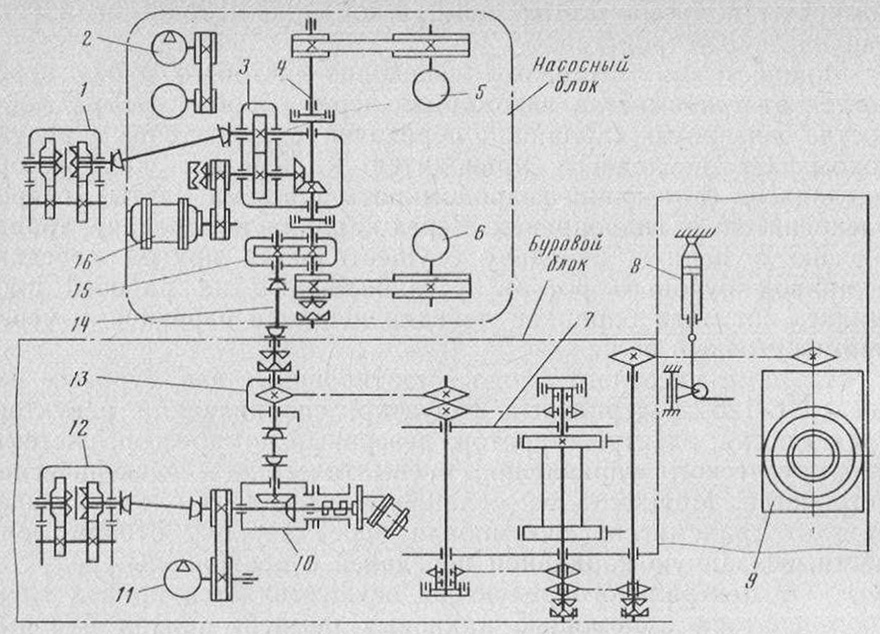

Рис. 1.23. Кинематическая схема буровой установки УБВ-600Н:
1, 12 — коробки отбора мощности; 2, 11 — компрессоры; 3 — центральный редуктор; 4 — трансмиссия; 5, 6 — буровые насосы; 7 —лебедка; 8 — гидрораскрепитель; 9— ротор; 10 — раздаточный редуктор; 13 — трансмиссия; 14 — карданная передача соединения механизмов блоков; 15 — спаривающий редуктор; 16 — электрогенератор
