Буровая установка УКБ-5 П

Буровая установка УКБ-5 П

ВИТРом и ВПО «Союзгеотехника» разработаны, испытаны и начали серийно выпускаться буровые установки УКБ-5П и УКБ-7П, технические данные которых приведены ниже.

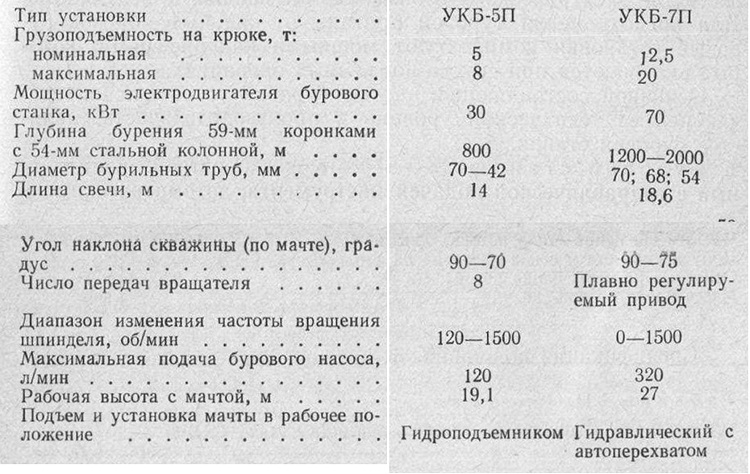

Техническая характеристика передвижных буровых установок типа УКБ

Каждая из этих установок представляет собой комплекс бурового оборудования и наземных сооружений, необходимых для высокопроизводительного бурения вертикальных и наклонных геологоразведочных скважин на твердые полезные ископаемые. В комплекс установок входят: буровой станок, промывочный насос, труборазворот, буровая мачта с основанием, кронблоком, талевым блоком и комплектом грузоподъемных приспособлений, контрольно-измерительная аппаратура, передвижное буровое здание с комплексом средств по отоплению, освещению и вентиляции, оборудование для механизации трудоемких операций, транспортная база. Кроме того, учитывая возрастающие объемы бурения со снарядами ССК-59 и ССК-76, каждая буровая установка может быть дополнительно укомплектована оборудованием для работы с этими снарядами: лебедкой для подъема съемного керноприемника, колонковым набором с овершотом, трубодержателем, наголовником, гладкозахватными ключами, свечным амортизатором, комплектами вспомогательного и аварийного инструмента.

Буровые станки могут быть снабжены дополнительными комплектами кулачков для бурильных труб диаметрами 70, 55 или 42 мм.

Все оборудование, входящее в состав установок, монтируют в специальных цельнометаллических утепленных буровых зданиях, которые вместе с мачтами устанавливают на металлическом сварном основании, являющемся при бурении фундаментом всего оборудования, а при перевозках — санями или рамой— опорой для подкатных тележек.

Для обеспечения нормальных условий работы буровой бригады как в зимний, так и в летний период здания оснащены системой электрического отопления, освещения и вентиляции. Для предохранения буровой бригады от сильных морозов буровые установки комплектуют мощными калориферами, которые включаются при спуско-подъемных операциях.

Основной составляющей частью буровой установки, определяющей ее технический уровень и производительность, является буровой станок.

Буровой станок СКБ-5 — высокоскоростной шпиндельный с гидравлической подачей инструмента, автоматическим пе-рехватом бурильных труб, гидравлическим перемещением и автоматическим закреплением на раме. Значительная мощность (30 кВт) и широкий диапазон частот вращения шпинделя (120— 1500 об/мин) обеспечивают возможность бурения в наиболее выгодных режимах алмазами и твердыми сплавами.

Буровая мачта МБТ-5 представляет собой одностержневую трубчатую систему, ствол которой шарнирно опирается на портал арочного типа. Для устойчивости ствол мачты раскреплен двумя подкосами (продольным и поперечным).

Грузоподъемность, т:

номинальная ........................................5

максимальная ........................................8

Длина свечи, м ........................................14

Способ подъема и опускания .............. Гидравлический

Масса металлоконструкции мачты, кг ..................4 400

Унифицированное передвижное буровое здание ПБЗ-4 — контейнерного типа, собранное из трехслойных алюминиевых панелей, служит для размещения, укрытия и транспортировки бурового оборудования в составе установки УКБ-5.

Полезная площадь ПБЗ-4, м2................31,8

Система обогрева помещения................Электрическая

Система водоснабжения . . .Автономная (бак, насос, водонагреватель)

Масса, кг.........4200

Габариты, мм .......9 060X3 150X2 450

Контрольно-измерительна я аппаратура «Курс 411» позволяет эффективно осуществлять контроль за процессом бурения.

Диапазон измерения:

массы бурового снаряда, кг .................0—5 000

усилия на крюке, кН ........................................0—80

осевой нагрузки на породоразрушающий инструмент, кН.....0—25

давления промывочной жидкости, МПа ............0—10

расхода промывочной жидкости, л/мин ........................0—150

0—300

механической скорости бурения, м/с .............0—15

Напряжение питания, В ........................................380

Частота питающего тока, Гц ....................................50

Буровой насос НБЗ-120/40

Подача, л/мин ......15, 19, 40, 70, 120 4

Максимальное давление, МПа.......4

Приводная мощность, кВт..........7,5

Масса, кг ........680

Габариты, мм ......1 970X990X980

Изготовитель — Брянковский завод бурового оборудования, г. Брянка, Ворошиловоградской области.
