Буровая установка УКБ-50/100 К для бурения из
подземных выработок
Для бурения скважин из подземных горных выработок разработан станок
УКБ-50/100К (рис. 1.7). Вращатель 8 станка УКБ-50/100К, полностью
унифицированный с вращателем базовой модели УКБ-50/100, смонтирован
посредством фланца иа корпусе специальной коробки скоростей 5, которая
является основным несущим элементом конструкции. Непосредственно с
корпусом коробки связан также приводной электродвигатель 4. В коробке
размещен масляный фрикцион, обеспечивающий включение одного из двух
диапазонов частот вращения либо нейтральное положение. Корпус коробки
имеет приливы для крепления на болтах к укороченной раме 10 либо
посредством разъемных хомутов к распорным стойкам 6. При бурении станок
управляется с автономного пульта 3, в котором смонтированы маслостанция
2 с индивидуальным электродвигателем и унифицированная с базовой моделью
гидроаппаратура, обеспечивающая подачу масла к механизму подачи и
гидропатрону. Для спуско-подъемных операций станок снабжен
пневматическим экстрактором 7 с эксцентриковым захватом. В сочетании со
спайдером 11, служащим для удержания бурового снаряда на устье скважины,
экстрактор обеспечивает извлечение бурильных труб и их введение в
скважину при
бурении веера скважин в пределах 0—360°. Экстрактор
посредством шарнира закреплен на поворотном фланце и после освобождения
устья скважины отведением вращателя в сторону устанавливается на его
место в рабочее положение. Для работы с вращателем при освобождении
устья скважины, а также для монтажа и демонтажа узлов при разборке и
сборке станок снабжен вспомогательной лебедкой 9, которая обеспечивает
также его перемещение.
Пульт управления монтируется в стороне от станка таким образом, что
мастер имеет возможность наблюдать за устьем скважины. Установка
снабжается буровым насосом 1. Техническая характеристика У КБ-50/ШОК
приведена в табл. 1.3.

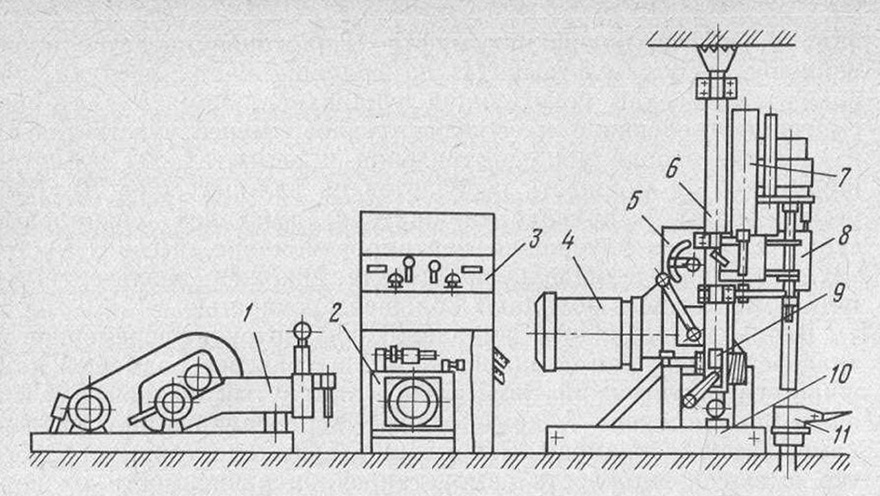

Рис. 1.7. Буровая установка УК.Б-50/100К
