Буровые агрегаты БСК-2М2-100 и БСК-2В(11)-100
Основная особенность станка БСК-2М2-100 — отсутствие лебедки и
осуществление спуско-подъемных операций посредством механизма подачи и
штанго-подъемника с автоматическим перехватом (спуск снаряда в скважину
при постоянно замкнутом тормозе). Такая схема позволяет использовать
станок при бурении из подземных горных выработок и с поверхности в
труднодоступных районах.
Привод станка (рис. 1.8) осуществляется от асинхронного электродвигателя
А02-51-4. Вращение от двигателя 1 передается на коробку скоростей со
встроенным масляным фрикционом 14. При включении последнего включается и
маслонасос 13, обеспечивающий подачу бурового снаряда в процессе
бурения. Для питания механизма подачи при спуско-подъемных
операциях посредством подвижного блока шестерен 15
и подвижной муфты 5 подключается маслонасос 2. С выходного вала 3 через
неподвижный блок шестерен 4 крутящий момент через зубчатую муфту 6
передается на коническую пару привода вращателя (z1, z2) и шпиндель 10.
Коническая пара — сменная, что обеспечивает получение двух диапазонов
частот вращения шпинделя. Подача шпинделя осуществляется через шлицевую
втулку 11. Шпиндель связан с траверсой 8, которая несет механический
патрон 7 и перемещается посредством гидроцилиндров 9 механизма подачи.
На шпинделе имеется сменная центрирующая втулка 12 под бурильные трубы
диаметрами 33,5 и 42 мм. Механизм подачи снабжен дроссельным регулятором
скорости на линии слива из гидроцилиндров, обеспечивающим улучшение
условий работы алмазной коронки в трещиноватых неоднородных по твердости
породах.
Все основные узлы станка размещены на верхней сварной раме, которая
может перемещаться по нижней раме посредством кривошипно-шатунного
механизма на 160 мм для освобождения устья скважины при спуско-подъемных
операциях. Техническая характеристика станка БСК-2М2-100 приведена в
табл. 1.3.
Разработана модификация станка для бурения скважин
из подземных горных выработок, опасных по пыли и газу — БСК-2В(II)-100.
Отличие этой модификации (рис. 1.9) заключается в уменьшении высоты
стайка, а также в отсутствии деталей из алюминиевых и других сплавов,
способных вызвать искрения. Пусковая аппаратура и привод выполнены
взрывобезопасными.
Спецификация подшипников качения буровой установки БСК-2М2-100 приведена
в табл. 1.4.

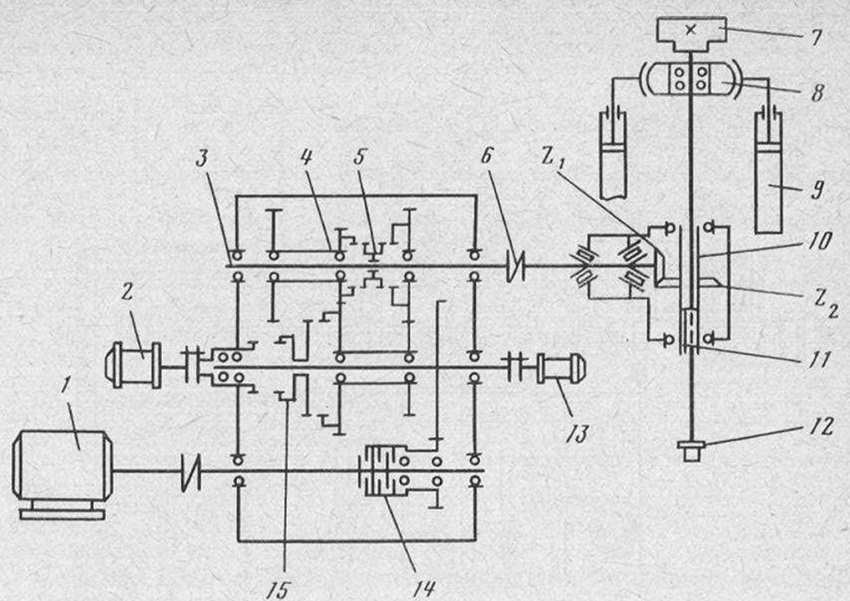

Рис. 1.8. Кинематическая схема бурового станка
БСК-2М2-100 (БСК-2В(Н)-100)

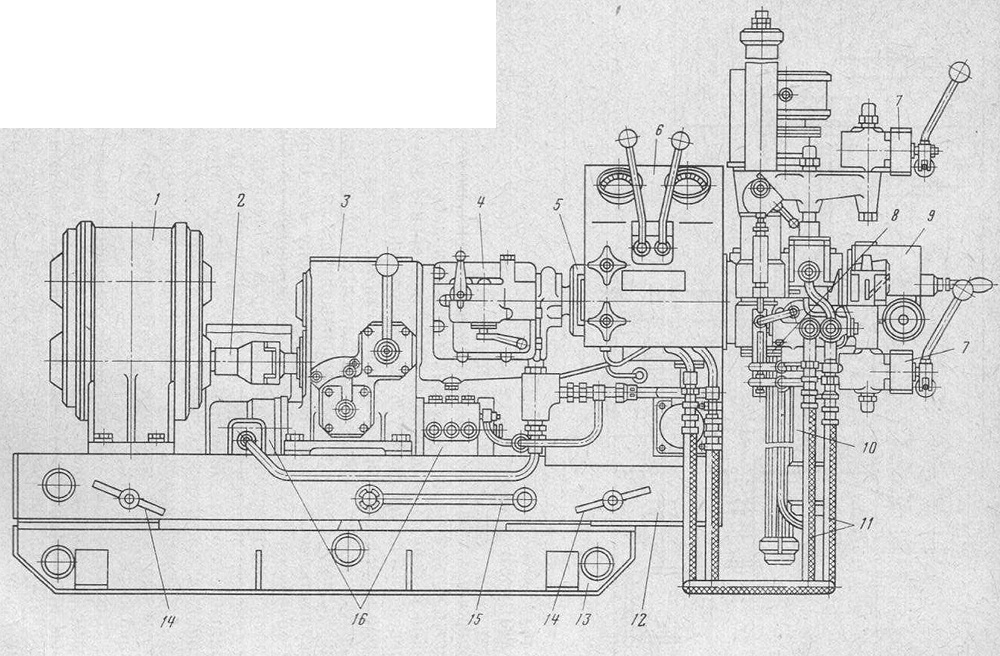

Рис. 1.9. Буровой станок БСК-2В(П)-100:
1 — двигатель; 2 — муфта; 3 —- раздаточная коробка; 4 — коробка
скоростей; 5 — муфта сцепления; 6 — пульт управления; 7 —
штангоподъем-ники; 8 — вращатель; 9 — тормоз спуска; 10 — гидроцилиндр;
11 — напорные рукава; 12, 15 — верхняя и нижняя рамы; 14 — фиксаторы
станка; 15 — рукоятка отведения станка от устья скважины; 16 —
маслонасосы
