Спецификации двигателя. Узел крышки цилиндров дизельного двигателя Perkins

См. приведенные ниже таблицы и данные для получения информации по спецификациям узла крышки цилиндров

Таблица 1. Крышка цилиндров

Угол седла клапана 46º (88º прилежащий угол) или 31º (118º прилежащий угол)

Диаметр исходного канала направляющей втулки клапана
Впуск 13.00-13.027 мм (0.5118 – 0.5218 д.)
Выпуск 14.00 – 14.027 мм (0.5512-0.5522 д.)
Тест на герметичность 200 кПа (29 пси)
Толщина головки 102.79-103.59 мм (4.047-4.078 д.)

Максимальная деформация головки клапана. См. рис. 170.

Проверка деформации головки клапана

Внутренний диаметр (обработанная поверхность) 9.000-9.022 мм (0.3543-0.3552 д.)

Внешний диаметр

Впуск 13.034-13.047 мм (0.5131-0.5137 д.)

Выпуск 14.034-14.047 мм (0.5525-0.5530 д.)
Неподвижная посадка втулки клапана в головке цилиндра 0.047-0.007 мм (0.0018-0.00027 д.)

Общая длина 51.25 мм (2.018 д.)

Протяженность от низа выточки до пружины клапана 14.85-15.15 мм (0.585-0.596 д.)

Таблица 3. Впускные клапана.
Диаметр, седло клапана 8.953-8.975 мм (0.3525-0.3533 д.)
Зазор направляющей втулки 0.025-0.069 мм (0.001-0.0027 д.)

Максимальный зазор направляющей втулки клапана
Производственный срок службы 0.089 мм (0.0035 д.)
Предельный срок службы 0.100 мм (0.004 д.)

Диаметр, головка клапана

(Двигатели YG, YH) 42.88-43.12 мм (1.688-1.698 д.)
(Двигатель AR) 44.88-45.12 мм

Угол фаски клапана 45 или 30º

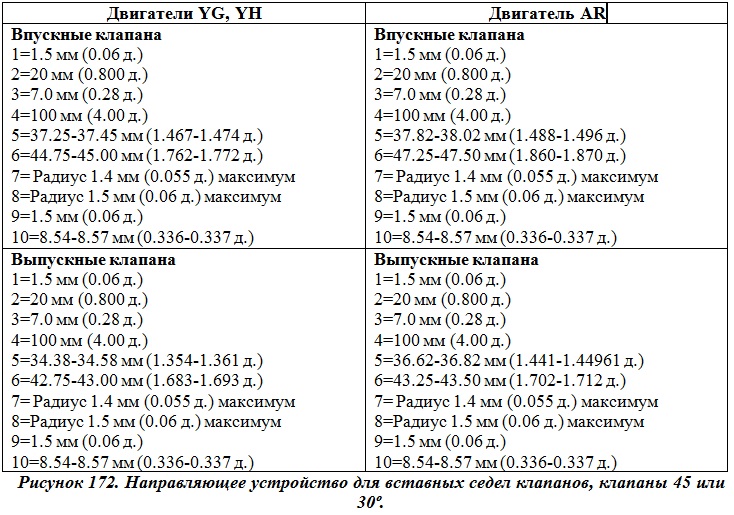

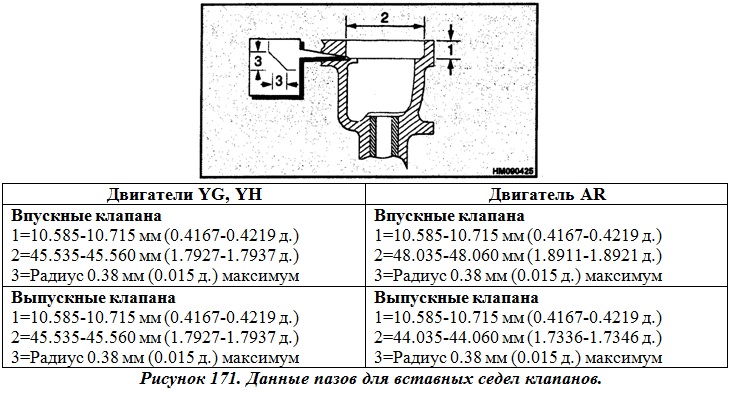

Глубина головки клапана ниже поверхности головки цилиндра при производственном сроке службы (см. рис. 171 и 172):

(Двигатели YG, YH) 1.40-1.70 мм (0.055-0.067 д.)
(Двигатель AR) 0.40-0.60 мм (0.016-0.024 д.)
Глубина головки клапана ниже поверхности головки цилиндра при предельном сроке службы (см. рис. 171 и 172):

Двигатели YG, YH) 1.95 мм (0.077 д.)
(Двигатель AR) 0.805 мм (0.032 д.)

Общая длина:

(Двигатели YG, YH) 122.67-123.30 мм (4.829-4.854 д.)
(Двигатель AR) 123.75-124.40 мм (4.872-4.897 д.)

Прокладки- Резиновая прокладка, установленная на направляющую втулку, зеленого цвета.

Направляющие втулки клапанов

Спецификации двигателя. Узел крышки цилиндров

Таблица 4. Выпускные клапаны
Диаметр, седло клапана 8.938-8.960 мм (0.351-0.3528 д.)
Зазор в направляющей втулке 0.040-0.84 мм (0.0016-0.0033 д.)
Максимальный зазор в направляющей втулке

Производственный срок службы 0.104 мм (0.0041 д.)
Предельный срок службы 0.121 мм (0.0048

Диаметр, головка клапана

(Двигатели YG, YH) 40.88-41.12 мм (1.609-1.619 д.)
(Двигатель AR) 41.88-42.12 мм (1.649-1.658 мм)
Угол фаски клапана 45 или 30º

Глубина головки клапана ниже поверхности головки цилиндра при производственном сроке службы (см. рис. 171 и 172):

(Двигатели YG, YH) 1.50-1.80 мм (0.059-0.071 д.)
(Двигатель AR) 0.40-0.60 мм (0.016-0.024 д.)
Глубина головки клапана ниже поверхности головки цилиндра при предельном сроке службы (см. рис. 171 и 172):

Двигатели YG, YH) 2.05 мм (0.081д.)
(Двигатель AR) 0.805 мм (0.032 д.)
Общая длина
(Двигатели YG, YH) 122.65-123.30 мм (4.829-4.854 д.)
(Двигатель AR) 123.75-124.40 мм (4.872-4.897 д.)
Прокладки Резиновая прокладка, установленная на направляющую втулку клапана (коричневая)

Таблица 5. Пружины клапанов
Длина при установке 39.0 мм (1.54 д.)
Нагрузка, длина при установке
(Двигатели YG, YH) 246-277.5 Н (55.3-62.4 ф/ф)
(Двигатель AR) 136.3-153.7 Н (30.6-34.5 ф/ф)
Количество активных катушек 3.3
Демпферные катушки, кол.-во 0
Направление катушек налево

Таблица 6. Кулачки
Диаметр, седло кулачка 18.99-19.01 мм (0.7475-0.7485 д.)
Диаметр, паз кулачка в блоке цилиндров 19.05-19.88 мм (0.7500-0.7512 д.)
Зазор кулачка в блоке цилиндров 0.04-0.09 мм (0.0015-0.0035 д.)

Таблица 7. Ось коромысел
Внешний диаметр 19.01-19.04 мм (0.7484-0.7496 д.)

Таблица 8. Коромысла и втулки
Диаметр, паз для втулок в коромысле 22.23-22.26 мм (0.8752-0.87.64 д.)
Диаметр втулок наружный 22.28-22.31 мм (0.8772-0.8783 д.)
Неподвижная посадка втулок в коромысле 0.020-0.089 мм (0.0008-0.0035 д.)
Внутренний диаметр втулок (обработанных) 19.06-19.10 мм (0.7505-0.7520 д.)
Зазор между коромыслом и осью коромысла 0.03-0.09 мм (0.001-0.0035 д.)
Максимальный зазор (предельный срок службы) между коромыслом и осью коромысла 0.13 мм (0.005 д.)
