Замена роторного вытяжного вентилятора дизельного двигателя Perkins

СНЯТИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА Роторный вытяжной вентилятор

ПРИМЕЧАНИЕ: Вытяжной вентилятор используется для создания вакуума втормозной системе транспортного средства.

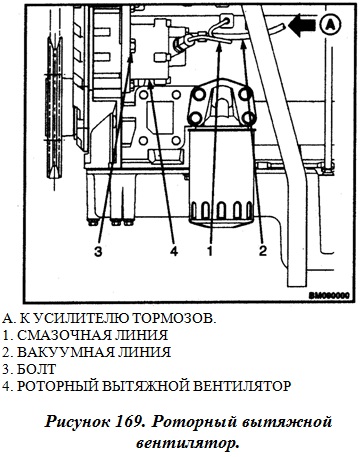

1. Отсоедините масляные и вакуумные линии от вытяжного вентилятора. См. рис. 169. Установите крышки на масляные и вакуумные линии и затычки во все открытые отверстия для предотвращения попадания пыли и грязи вовнутрь линий или самого вентилятора.

2. Снимите болты, роторный вытяжной вентилятор и прокладку с задней крышкикоробки распределения.

ОЧИСТКА ВЫТЯЖНОГО ВЕНТИЛЯТОРА

Снимите весь уплотнительный материал с крышки коробки распределения и вытяжного вентилятора.

УСТАНОВКА ВЫТЯЖНОГО ВЕНТИЛЯТОРА

1. Установите роторный вытяжной вентилятор на заднюю поверхность крышки коробки распределения. Установите болты и затяните их до 32 Н/м (27 ф/ф).

2. Снимите фиксаторы с отверстий вытяжного вентилятора и крышки со всех смазочных и вакуумных линий. Присоедините линии к вытяжному вентилятору.
