Маслоохладитель дизельного двигателя Perkins

Снятие маслоохладителя

1. Слейте жидкость из системы охлаждения.

2. Отсоедините маслопровод от фланцев на крышке маслоохладителя.

3. Снимите болты и гайки с крышки маслоохладителя и снимите крышку и элемент.

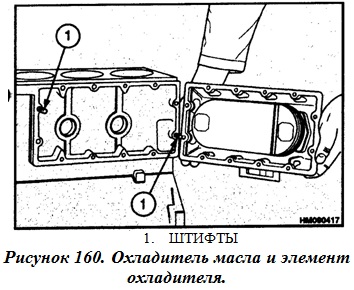

Охладитель масла и элемент охладителя

Разборка и сборка маслоохладителя

1. Снимите болты и крышку.

2. Снимите гайки с передней части крышки и снимите элемент охладителя с крышки.

3. Снимите элемент охладителя и проверьте его на предмет трещин. Если для очистки внешней поверхности используется очищающий раствор, то убедитесь в том, что он не попал вовнутрь элемента. Проверьте, нет ли препятствий для движения масла через элемент. Если нужно очистить внутреннюю часть элемента, используйте чистящий раствор, который не повредит медь. Ополосните элемент для того, чтобы смыть очистительный раствор, затем высушите элемент сжатым воздухом, подающимся под низким давлением. Затем ополосните внутреннюю часть элемента чистым машинным маслом.

4. Установите новое уплотнительное кольцо на фланцы и шпильки, как указано на рис. 161.

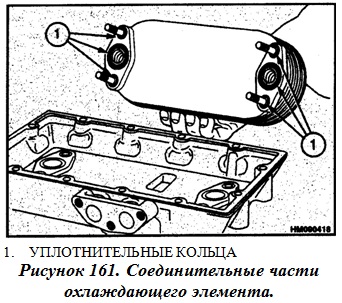

Соединительные части охлаждающего элемента

5. Установите охладительный элемент на крышку и затяните гайки до 22 Ньютонов/метр (16 фунтов/фут).

Установка маслоохладителя

1. Если штифты были сняты и используются снова, то очистите резьбу шпилек и отверстий в блоке двигателя. Нанесите жидкое уплотнительное вещество на резьбу шпилек перед тем, как они будут установлены на блок двигателя.

2. Установите новую прокладку и блок маслоохладителя на блок двигателя. Затяните болты и гайки до 22 Ньютонов/метр (16 фунтов/фут).

3. Установите новую прокладку и присоедините маслопровод к фланцу на крышке. Затяните винты.

4. Заправьте систему охлаждения.

5. Когда двигатель будет готов к эксплуатации, проверьте его на предмет утечек.

Обводный клапан маслоохладителя

1. Снимите крышку и снимите обводный клапан. См. рис. 162.

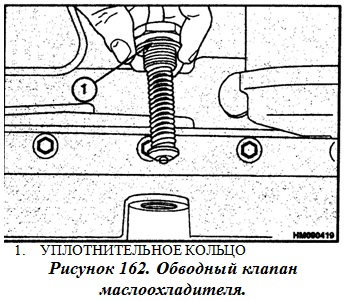

Обводной клапан маслоохладителя

2. Проверьте пружину и седло клапана на предмет повреждений. Замените эти части если они повреждены.

3. Поставьте новую алюминиевую шайбу. Установите обводный клапан в маслоохладитель и затяните крышку до 50 Ньютонов/метр (37 фунтов/фут).
