Замена пружин клапанов дизельного двигателя Perkins

ПРИМЕЧАНИЕ: Приведенная ниже процедура, как правило, применяется при замене пружин клапанов самого цилиндра, в то время каккрышка цилиндров не снимается. Процесс проведения ремонта, предусматривающий снятие клапанов и пружин с крышки цилиндров описан в разделе «Клапаны и пружины клапанов».

Необходимые инструменты:
Зажимное устройство для пружин клапанов;
Нарезной переходник
Винт-переходник

1. Снимите крышку клапанного механизма.

2. Проверните коленчатый вал в обычном направлении, пока поршень цилиндра не окажется в верхней мертвой точке (ВМТ).

Когда цилиндр находится в положении ВМТ, впускной клапан приоткрыт, а выпускной – не полностью закрыт.

3. Снимите установку коромысел.

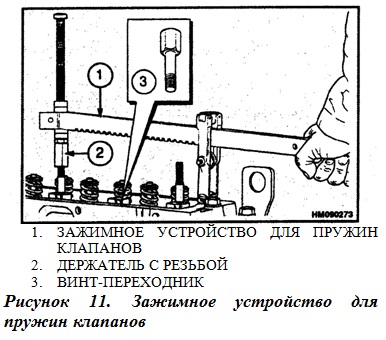

4. Установите зажимное устройство для пружин клапанов и держатель. См. Рис. 11.


5. Обожмите пружины клапанов и снимите фиксаторы. Убедитесь в том, что пружины клапанов обжаты параллельно штокам клапанов – в противном случае штоки могут быть повреждены.

6. Разблокируйте зажимное устройство для пружин клапанов. Снимите прижимные колпачки и пружины клапанов.

ПРИМЕЧАНИЕ: Не поворачивайте коленчатый вал, когда пружины клапанов сняты.

ПРИМЕЧАНИЕ: Наружный диаметр направляющей втулки выпускного клапана на 1 мм больше, чем диаметр направляющей втулки впускного клапана. Во избежание утечек через штоки клапанов важно, чтобы прокладки для впускного и выпускного клапанов не перепутывались и не применялись одна вместо другой, т.к. они имеют разный диаметр. Прокладки различаются по цветам.

7. Установите новые прокладки для штоков клапанов на направляющие втулки клапанов. Убедитесь в том, что прокладки установлены зеленые – на впускные.

8. Установите новые пружины клапанов. Убедитесь в том, что демпферная обмотка пружин клапанов направлена к головке цилиндра.

9. Установите прижимной колпачок.

10. При помощи зажимного устройства для пружин клапанов обожмите пружины и установите зажимы. Снимите зажимное устройство.

11. Установите блок коромысел.

12. Проверьте зазоры клапанов. См. раздел «Регулировка зазоров клапанов».

13. Установите крышку клапанного механизма.

ПРИМЕЧАНИЕ: Пружины клапанов могут одновременно заменяться в двух цилиндрах.

ДВИГАТЕЛЬ ТИПА AR. Когда поршень в первом цилиндре находится в ВМТ, поршень в четвертом цилиндре находится в аналогичном положении. Когда поршень во втором цилиндре находится в ВМТ, поршень в третьем цилиндре также находится в ВМТ.

ДВИГАТЕЛИ ТИПА YG и YH. Когда поршень первого цилиндра находится в ВМТ, поршень шестого цилиндра находится в аналогичном положении. Когда поршень второго цилиндра находится в ВМТ, поршень пятого цилиндра также находится в ВМТ. Когда поршень третьего цилиндра находится в ВМТ, поршень четвертого цилиндра также находится в положении ВМТ.

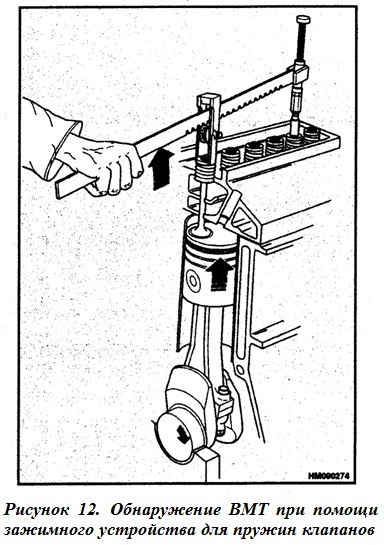

Если установка коромысел была снята до того, как положение Верхней Мертвой Точки было установлено, поставьте зажимное устройство для пружин клапанов и сожмите пружины клапанов для открытия клапана. Поверните коленчатый вал вручную в обычном направлении, пока поршень не коснется клапана. Продолжайте поворачивать коленчатый вал, и одновременно спускайте давление на зажимном устройстве для пружин вспомогательным устройством холодного пуска клапанов до того момента, пока поршень не окажется в ВМТ. См. рис. 12.
