Полуоси с приводом на все колеса экскаватора-погрузчика JCB

Полуоси с приводом на все колеса) Проверка уровня масла в дифференциале

!ВНИМАНИЕ!
Уровень масла необходимо проверять уровнемером машины, иначе информация о количестве масла будет неверной.

1 Обезопасьте машину с опущенной стрелой погрузчика. См. «Подготовка машины к техническому обслуживанию».

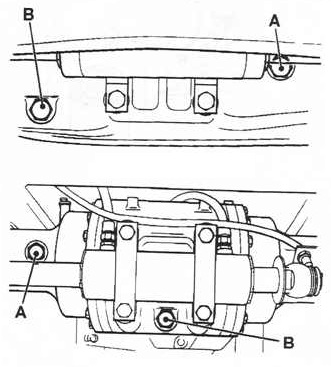

2 Очистить участок вокруг пробки А наполнения/ проверки уровня, затем вынуть пробку и уплотнительную шайбу. Масло должно быть вровень с дном отверстия. По требованию долить рекомендуемое масло.

3 Очистить и снова вставить пробку в сборе с шайбой.

Замена масла в дифференциале

Колесная мазь применяется для смазки тормозных компонентов и охлаждения тормозных пластин.

Очень важно регулярно менять мазь, как указано в графике обслуживания - смазочныесвойства мази уменьшатся в результате износа тормозов.

Если нужно, проконсультируйтесь у вашего дистрибьютера продукции JCB.

1 Обезопасьте машину с опущенной стрелой погрузчика. См. «Подготовка машины к техническому обслуживанию».

2 Подставить подходящего размера контейнер под пробкой В для улавливания масла. Снять сливную пробку В и шайбу. Дать маслу стечь. Пробка слива магнитная. Вытереть ее начисто. (Металлические частицы следует осторожно убрать). Установить на место сливную пробку Ви ее уплотнение. Затянуть приложением усилия в 79 Н.м.

3 Заправить рекомендуемого сорта смазочным маслом через отверстие А для заправки/измерения уровня. Очистить и снова вернуть на место пробку А и ее уплотнение. Затянуть приложением усилия в 79 Н.м.

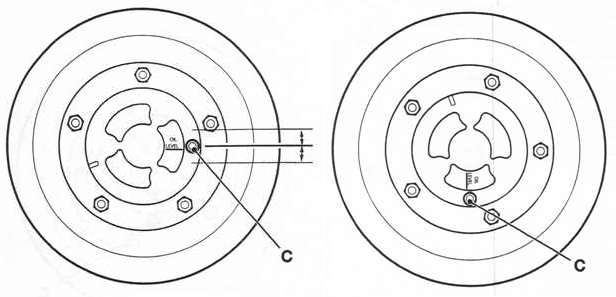

Проверка уровней масла в ступицах

Проверять каждую ступицу отдельно.

1 Поставить машину на горизонтальной поверхности с отметкой УРОВЕНЬ МАСЛА в горизонтальном положении. Выше и ниже горизонтали может быть допуск 5 мм.

2 Включить стояночный тормоз. Поставить трансмиссию в нейтральное положение. Опустить навесные приспособления на землю. Выключить двигатель и вынуть ключ зажигания.

3 Очистить участок вокруг пробки залива/уровня 289-С Убрать пробку. Масло должно быть на уровне низа отверстия. Если нужно, добавить рекомендуемого масла Очистить пробку перед тем, как ставить ее обратно.

Проверка уровней масла в ступицах

Заменять масло отдельно в каждой ступице.

1 Поставить машину горизонтально так, чтобы колеса были чуть оторваны от земли. Вручную провернуть колеса, чтобы отметка УРОВНЯ МАСЛА на ступицах встала в вертикально, а пробки залива/уровня 290-С располагались внизу.

2 Слить масло.

а Поставить емкость подходящего размера под сливной пробкой 290-С, чтобы принять масло.

!ВНИМАНИЕ!
При снятии сливной пробки из отверстия польется масло. При снятии пробки держаться в стороне.

b Снять пробки слива/уровня 290-С. Дать маслу стечь.

3 Поставить отметки УРОВНЯ МАСЛА горизонтально.

а Заполнить ступицы рекомендуемым маслом через отверстия залива/уровня 290-С. Масло должно быть на уровне низа отверстия.

b Очистить и снова установить пробки залива/уровня 290-С.
