Замена масла в трансмиссии экскаватора-погрузчика JCB
Синхронная трансмиссия Трансмиссионное масло должно сливаться через сетчатый фильтр на всасывающей линии, чтобы при сливе смывались все падающие с фильтра частицы. 1 Получить доступ к двигателю. См. «Панели доступа, капот двигателя». 2 Отсоединить аккумуляторную батарею.
!ВНИМАНИЕ!
3 Поставить

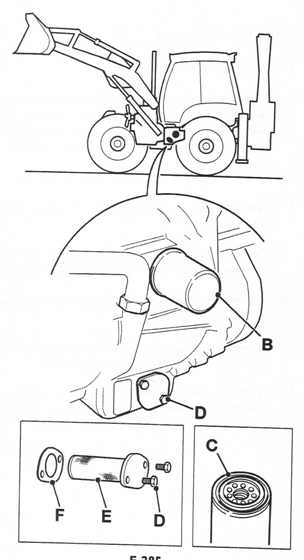

емкость подходящего размера под входным сетчатым фильтром. Убрать болты D.
Вытащить сетчатый фильтр Е и
прокладку F.
Дать маслу стечь в емкость. Не забывать, что масло может быть горячим. 5 Установить сетчатый фильтр Е и новую прокладку F. Пред установкой и затягиванием болтовD нанести на них герметик (JCB Threadlocker and Sealer) компании JCB. Затянуть болты до 10 Нм. 6 Вывинтить и снять фильтр В. Установить новый фильтр: а Смазать уплотнение С трансмиссионным маслом. b Навинтить фильтр так, чтобы он едва касался головки фильтра. с Повернуть фильтр еще как минимум на 3/4 оборота. 7 Заправить систему свежим маслом через горловину измерительного стержня. Не заливать выше верхней отметки на щупе. Примечание: Пользоваться только истинными фильтрами фирмы JCB, в противном случае может иметь место повреждение системы из-за загрязнения. Трансмиссия с усилением Трансмиссионное масло должно сливаться через сетчатый фильтр на всасывающей линии, чтобы при сливе смывались все падающие с фильтра частицы. 1 Получить доступ к двигателю. См. «Панели доступа, капот двигателя». 2 Отсоединить аккумуляторную батарею.
!ВНИМАНИЕ! 3 Поставить емкость подходящего размера под входным сетчатым фильтром. Убрать болты D. Вытащить сетчатый фильтр Е и прокладку F. Дать маслу стечь в емкость. Не забывать, что масло может быть горячим. 4 Очистить фильтр соответствующим растворителем. Следовать указаниям изготовителя растворителя. 5 Установить сетчатый фильтр Е и новую прокладку F. Пред установкой и затягиванием болтов D нанести на них герметик (JCB Threadlocker and Sealer) компании JCB. Затянуть болты до 10 Нм. 6 Вывинтить и снять фильтр В. Установить новый фильтр: а Смазать уплотнение С трансмиссионным маслом. b Навинтить фильтр так, чтобы он едва касался головки фильтра. с Повернуть фильтр еще как минимум на 3/4 оборота. 7 Заправить систему свежим маслом через горловину измерительного стержня. Не заливать выше верхней отметки на щупе.
Примечание: Пользоваться
только истинными фильтрами фирмы JCB, в противном случае может иметь
место повреждение системы из-за загрязнения.
