Проверка уровня жидкости гидравлического бака экскаватора-погрузчика JCB





Масло и фильтр

Проверка уровня жидкости

1 Обезопасьте машину с опущенной стрелой погрузчика. См. «Подготовка машины к техническому обслуживанию».

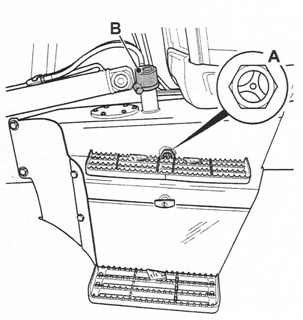

2 Проверить визуально уровень топлива в смотровом стекле А. Уровень должен быть на красной метке (или выше).

!ВНИМАНИЕ!
Если жидкость мутная, то в систему попала вода или воздух. Это может привести к повреждению гидравлического насоса. Немедленно обратиться к своему дистрибьютору JCB.

3 Если уровень жидкости низкий, снимите крышку В и долейте рекомендуемого гидравлического масла.


Замена фильтрующего элемента

!ОСТОРОЖНО!
Жидкость под давлением Тонкие струи жидкости под большим давлением могут пробить кожу. Не приближать лицо и руки к жидкости под давлением, надевать защитные очки и перчатки. Поднести к месту возможной утечки кусок картона, а затем осмотреть следы гидравлической жидкости на картоне. Если жидкость попала под кожу, немедленно обращаться за медицинской помощью.


Масло и фильтр1 Обезопасьте машину с опущенной стрелой погрузчика. См. "Подготовка машины к техническому обслуживанию".

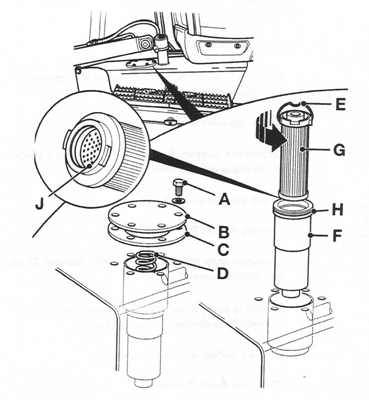

2 Удаление элемента в сборе.

а Вывинтить винты А. Снять крышку В и прокладку С, выбросить прокладку.

b Снять пружину D.

с Держаться за ручку Е и вытащить элемент в сборе из гидравлического бака.

3 Удаление элемента из корпуса.

а Дежать патрон F.

Ь Придерживать ручку Е и повернуть элемент G на 90° против часовой стрелки.

с Тянуть за ручку Е, элемент G должен отделиться от корпуса F. Выбросить старый элемент.

d Снять и выбросить уплотнение Н.

е Очистить банку F изнутри.

Примечание: Новые машины оборудованы фильтрующим элементом на 5 микрон, который после 100 часов работы можно заменить фильтрующим элементом на 10 микрон.

4 Установить новый элемент.

а Установить на место новое уплотнение Н.

b Удостовериться, что в новый элемент вставлено уплотнение J.

с Вставить элемент G в патрон F и повернуть элемент на 90°, чтобы зафиксировать его. Проверить, зафиксирован ли элемент, потянув за ручку Е.

d Вставить элемент в сборе в гидравлический бак.

е Установить на место пружину D и новую прокладку С.

f Установить на место крышку В и затянуть винты А, прилагая крутящий момент в 24 Нм.

g Проверить уровень масла и через заполнитель долить. Установить и затянуть крышку заливного отверстия, => Крышка гидравлического бака
