Замена сетчатого фильтра засоса и клапаны защиты от разрыва шлангов экскаватора-погрузчика JCB

Замена сетчатого фильтра засоса и Клапаны защиты от разрыва шлангов

Замена сетчатого фильтра засоса

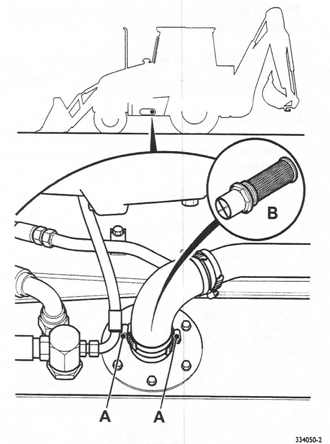

1 Обезопасьте машину с опущенной стрелой погрузчика. См. «Подготовка машины к техническому обслуживанию».

2 Снять колпачок заполнителя гидравлического бака.

3 Установить под гидравлический бак емкость для приема жидкости, снять крышку слива и опустошить гидравлический бак. убедиться в том, что емкость достаточна для приема содержимого бака, смотреть => Жидкости, смазка, и емкости.

4 Открепить зажимы А и отсоединить гидравлический впускной шланг.

5 С помощью гаечного ключа А/F на 65 мм отвинтить и выбросить сетчатый фильтр В.

6 Установить новый блок фильтра В, затянуть до 15-20 Nm.

7 Подсоединить вновь шланг отсоса. Убедиться в том, что зажимы А расположены на 180° друг от друга.

8 Вновь установить крышку слива, затянуть до 100 Nm.

9 Заполнить гидравлический бак, установить и завернуть колпачок заполнителя, ^ Крышка гидравлического бака

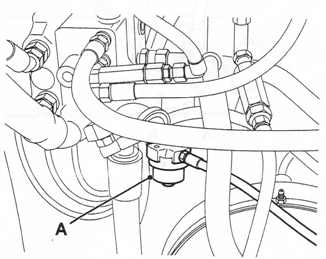

Замена пилотного фильтрующего элемента («упрощенное управление»)

1 Обезопасьте машину с опущенной стрелой погрузчика. См. «Подготовка машины к техническому обслуживанию».
2 Отвинтить концевую крышку А.
3 Вынуть элемент с сопутствующими уплотнениями и выбросить.
4 Поставить новый элемент.
5 Установить крышку А, затянуть с усилием 25 Нм.
6 Включить двигатель и проверить, нет ли утечек.

Клапаны защиты от разрыва шлангов (если установлена)

Проверка предохранительных клапанов разрыва шлангов

Введение

Предохранительные клапаны разрыва шланга 'замыкаются', чтобы не допустить неконтролируемых движений поршней цилиндров при падении гидравлического давления или разрыве шланга. Контрольные клапаны смонтированы непосредственно на цилиндрах.

!ОСТОРОЖНО!
При проведении этих проверок не допускать людей близко к машине.

Проверить по очереди каждое движение.

ВАЖНО: Перед выполнением следующих операций удостовериться, что машина стоит на твердой горизонтальной поверхности.

Цилиндры стрел погрузчика
1 Полностью поднимите стрелы погрузчика.
2 Выключить двигатель.
3 Рычагами управления попытайтесь опустить погрузчик. Полностью нажать рычаги в положение "опустить". Если наблюдается движение, то пусть ваш дистрибьютер продукции JCB проверит систему гидравлики.

Цилиндры стрелы и ковшовой руки
1 Полностью поднять штанги погрузчика. Поднять стрелу на угол около 45°. Поднять ковш в горизонтальное положение.
2 Выключить двигатель.
3 Рычагами управления попытайтесь опустить стрелу и ковшовую руку. Переведите рычаги полностью в положение «опускания». Если движения нет, пусть гидравлическую систему проверит ваш дилер JCB.
