Стенные часы с боем (пружинный завод)

Сборка стенных часов улучшенной конструкции с боем (пружинный завод)



После чистки часов приступают к их сборке.

1. Переднюю платину со стойками кладут на специальную подставку для сборки крупных часов.

2. На платину в свои гнезда устанавливают среднее колесо и оба барабана.

3. Вставляют остальные колеса механизма хода: добавочное, промежуточное, спусковое.

4. Вставляют узел боя и валик рычага замыкания.

5. Устанавливают добавочное колесо механизма боя, подъемное колесо, первое и второе стопорные колеса и ветряк.

6. Установив все колеса и необходимые детали, осторожно накладывают заднюю платину. В первую очередь в свои гнезда должны попасть детали и колеса с удлиненными выступающими осями — валик узла боя, ось добавочного колеса, валик рычага замыкания и рычаг отсчета, если он составляет одно целое с рычагом замыкания.

7. Направляют концы валов барабана и концы стоек платин в свои отверстия и гнезда; придают механизму незначительное наклонное положение и немного завинчивают гайки на двух стойках, чтобы платина не сдвигалась со своего места и концы осей и валики, попавшие в свои гнезда, не выскользнули из них.

8. Слегка нажимают на заднюю платину левой рукой (через папиросную бумагу или чистую тряпочку), а правой рукой при помощи пинцета осторожно вводят в свои гнезда оси остальных колес.

9. Установив концы осей всех колес и валиков в свои гнезда, навинчивают гайки на остальные две стойки и затягивают все гайки доотказа.

10. Проверяют правильность зубчатого зацепления в механизмах хода и боя при помощи деревянной палочки.

11. Проверяют правильность работы механизма боя. Механизм боя правильно работает, если:

а) подъемное колесо установлено так, что при отводе колена узла боя в сторону колено свободно пройдет около любого из штифтов колеса с маленьким зазором (см. рио. 49);

б) первое стопорное колесо установлено так, что его штифт упирается в колено второго плеча рычага замыкания;

в) второе стопорное колесо установлено так, что штифт его находится на диаметрально противоположной стороне от колена второго плеча рычага отмыкания.

12. Подъемное колесо можно переместить, не разбирая механизм: снимают его мост, прикрепленный к задней платине винтом, выводят из зацепления с трибом первого стопорного колеса и передвигают его в нужную сторону. Если подъемное колесо отдельного моста не имеет и неправильно поставлены остальные колеса механизма боя, слегка приподнимают заднюю платину, свинтив предварительно гайки или вынув штифты на стойках, и перемещают колеса в нужную сторону. Работа эта очень трудоемкая.

Добившись правильной установки колес и правильного взаимодействия их с рычагами механизма боя, можно приступать к дальнейшей оборке. Чтобы установить правильность работы механизма боя и хода, закрепляют храповое колесо и немного заводят часы.

13. Насадить счетный круг на выступающую квадратную ось добавочного колеса так, чтобы рычаг отсчета находился у среза любого выступа с небольшим зазором (рис. 61). Если этого не удастся добиться при помощи поворота счетного круга на 1/4 оборота, то необходимо переставить добавочное колесо на один-два зуба. Для этого снимают мост подъемного колеса, а при его отсутствии освобождают и немного приподнимают платину и переставляют добавочное колесо в нужную сторону (колесо предварительно выводят из зацепления с трибом подъемного колеса). Гнуть рычаги отсчета и замыкания нельзя.

Узел механизма боя правильно работает, если рычаг отсчета падает на всю глубину выреза счетного круга до остановки механизма, но рычаг отсчета не должен слишком продвинуться по плоскости выреза. Этим самым он может спутать бой.

14. Насадить на свою ось рычаг отмыкания и на выступающую ось рычага замыкания первое его плечо и закрепить их. Установить проволочные пружинки узла боя, рычагов замыкания и отсчета.

15. Смазать ось среднего колеса, насадить и закрепить стрелочный механизм (правила насадки указаны выше).

16. Смазать в достаточном количестве все гнезда концов осей колес и валиков.

17. Поставить на место узел якоря спуска и его мост, смазать палеты.

18. Установить и закрепить циферблат, насадить и укрепить стрелки, согласовав их показания с количеством ударов, которые отбивает механизм боя.

19. Установить и укрепить пружинный подвес на стойке.

20. Вставить механизм в корпус и закрепить его.

21. Подвесить маятник, завести пружины и пустить часы в ход.

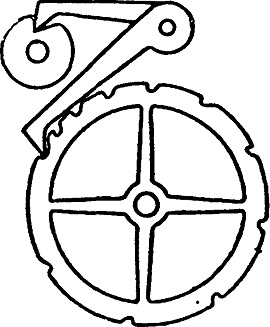

Рис. 61. Счетный круг механизма боя
