Стенные часы с боем (пружинный завод)



Упрощенная конструкция часов с боем


Упрощенная конструкция и принцип работы часов с механизмом боя и пружинным заводом в основном также же, как. у часов, имеющих механизм боя с гиревым заводом. Разница заключается в том, что в часах с пружинным заводом платины изготовлены из латуни, подвес маятника однопружинный со вставным стержнем, механизм заключен в корпус лучшего качества. Пружина находится вне барабана. Длительность завода — одни сутки.

Улучшенная конструкция часов с боем



Улучшенная конструкция часов с боем имеет более сложное устройство и состоит из:

1. Двух самостоятельных, независимых друг от друга механизмов — механизма хода и механизма боя.

2. Механизмы хода и боя приводятся в движение пружинами. Пружина механизма боя должна быть гораздо сильнее
пружины механизма хода; в современных часах их помещают в подвижные барабаны.

3. Все детали механизмов хода и боя изготовлены из стали, латуни; платины латунные, цельные; детали массивные, хорошо отделанные.

4. Трибы колес стальные, фрезерованные.

5. Продолжительность завода — удлиненная, не менее семи суток.

6. Корпус массивный, круглой или прямоугольной формы, ' с красивой отделкой.

7. Усовершенствованная конструкция спуска со скобкой Грахама и спусковым колесом с особой улучшенной фор-
мой зубьев (рис. 58).

8. Вместо счетного колеса поставлен счетный круг.

9. Механизм боя отбивает часы и получасы.

 Скобку Грахама делают цельной, из одного куска стали, или составной — из латуни или другого металла, с расположенными по окружности пазами. В пазы вставляют закаленные стальные палеты, выполняющие функции скошенных плеч узла якоря. Палеты должны быть туго закреп лены в своих пазах. В последнее время палеты изготовляют также из камня.

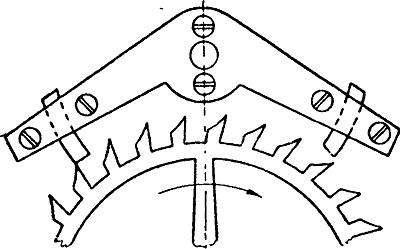

Рис. 58. Спусковое колесо со скобкой Грахама в часах улучшенной конструкции
