Глава 6 ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ ЗИЛ-157К



В систему электрооборудования входят источники и потребители электрического тока, провода высокого и низкого напряжения, устройства для подавления помех радиоприему и электроарматура (розетки, включатели, соединительные панели и пр.).

Система электрооборудования однопроводная. С массой соединяются отрицательные клеммы источников и потребителей постоянного тока.

Номинальное напряжение системы 12 в.

В системе электрооборудования автомобиля ЗИЛ-157КГ для уменьшения уровня радиопомех часть приборов и проводки заключена в металлические экраны. С той же целью в цепи источников помех введены помехогасящие устройства (высокоомные сопротивления, емкостные и индуктивно-емкостные фильтры).

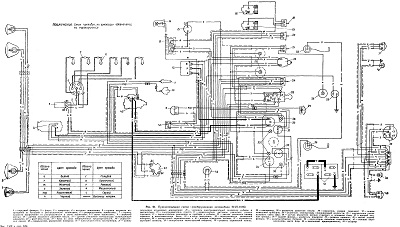

Принципиальная схема электрооборудования автомобилей ЗИЛ-157К показана на рис. 61.











Рис. 61. Принципиальная схема электрооборудования автомобиля ЗИЛ-157К
