Сиденье водителя автомобиля ЗИЛ-130

Сиденье водителя автомобиля ЗИЛ-130

регулируют в горизонтальном и вертикальном направлениях, а также по наклону подушки 2 (рис. 72) и спинки 1. Для регулирования вертикального положения сиденья в нижних кронштейнах 4 имеются три круглых 5 и три овальных 7 отверстия. Перестановкой сиденья в соответствующие отверстия нижнего кронштейна изменяют положение сиденья водителя по высоте.

Горизонтальное перемещение сиденья обеспечивают подвижные направляющие 11, на которых крепится каркас сиденья. Для передвижения сиденья необходимо поднять вверх рычаг 17 стопора продольного перемещения; при этом стопорная часть рычага выйдет из паза 15, и сиденье можно переместить в требуемое положение.

В случае необходимости перемещения сиденья в заднее положение на большую величину нужно изменить наклон сиденья перестановкой болтов регулировки вертикального положения так, чтобы круглые отверстия 5 установились ниже овальных отверстий 7.

Изменение углов наклона спинки сиденья осуществляется установкой кронштейна крепления спинки в соответствующие отверстия.

Кабина оборудована пневматическим стеклоочистителем ветрового стекла, имеющим привод на две щетки, и противоеолнечным козырьком для водителя.

На специальных кронштейнах снаружи кабины с левой и правой стороны установлены зеркала.

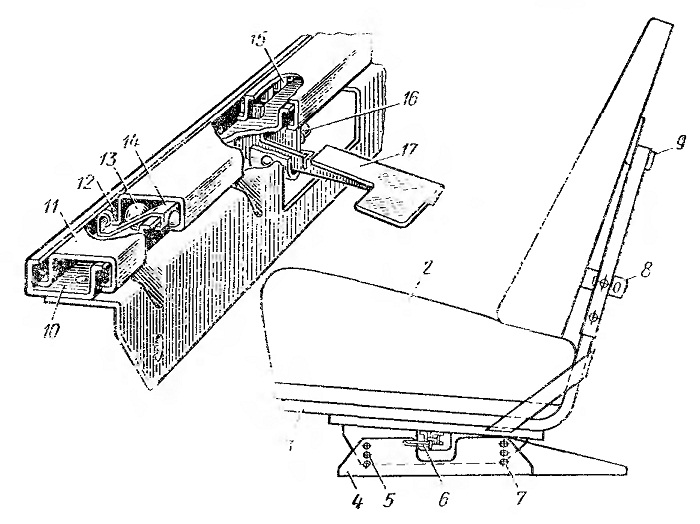

Рис. 72. Сиденье водителя:
1 — спинка; 2 — подушка; 3 — трубчатый каркас; 4 — кронштейн крепления сиденья к полу кабины; 5 — круглые отверстия; 6—механизм горизонтального передвижения сиденья; 7 — овальны? отверстия; 8 — нижний кронштейн крепления спинки: 9—верхний кронштейн крепления спинки; 10— неподвижная направляющая (нижняя); 11 — подвижная направляющая (верхняя); 12 — малый шарик; 13 — большой шарик; 14 — сепаратор шариков; 15 — вертикальные пазы в подвижной направляющей; 16 — ось стопора; 17 — рычаг стопора продольного перемещения сиденья
