ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ ЗИЛ-130





Система электрооборудования (рис. 64) автомобиля — однопроводная. С корпусом (массой) автомобиля соединены отрицательные выводы источников тока; номинальное напряжение 12 В.

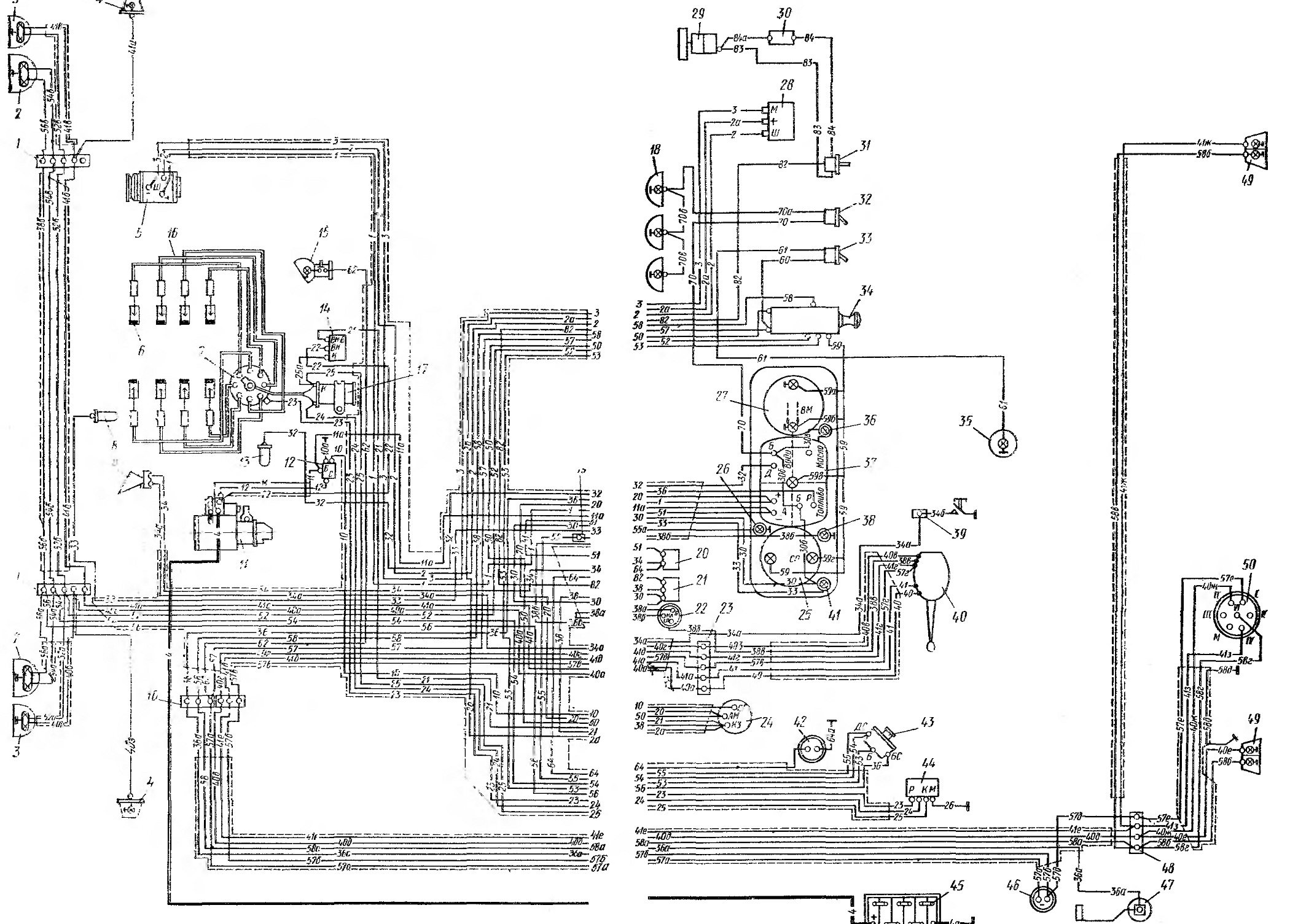

Рис. 64, Система электрооборудования:
1, 10, 13 и 48 — соединительные колодки; 2 — фара; 5 -передний фонарь: 4 — боковой указатель поворота; 5 — генератор; 6 —4 свечи зажигания; 7 прерыватель-распределитель; 8 — датчик сигнализатора аварийного перегрева жидкости; 9-звуковой сигнал; 11 — стартер; 12 — реле стартера; 13 — датчик указателя температуры жидкости; 14 — добавочный резистор; 15 — подкапотная лампа; 16 — высоковольтные провода; 17 — катушка зажигания; 38 — фонари автопоезда; 19 - плавкий предохранитель; 20 — вибрационный предохранитель; 21 — блок биметаллических предохранителей; 22 — реле-прерыватель указателей поворота; 24 — выключатель зажигания; 25 - спидометр; 26 — сигнализатор включения
дальнего света фар; 27 — воздушный манометр; 28 — регулятор напряжения; 29 -электродвигатель отопителя: 30 — резистор электродвигателя;  31 — переключатель отопителя; 32 — выключатель фонарей автопоезда; 33 — выключатель плафона; 34 — центральный переключатель света; 35 — плафон; 36 — сигнализатор аварийного снижения давления масла;
37 — комбинация приборов; 38 — сигнализатор включения указателей поворота; 39 контактные устройства звукового сигнала; 40 — переключатель указателей поворота; 41 —» сигнализатор аварийного перегрева жидкости; 42 и 50 — розетки; 43 — кожной переключатель света фар; 44 — транзисторный коммутатор; 45 аккумуляторная батарея; 46 - датчик сигнала торможения; 47 — датчик указателя уровня топлива; 49 задний фонарь
