РУЛЕВОЕ УПРАВЛЕНИЕ АВТОМОБИЛЯ ЗИЛ-130





Автомобиль оборудован рулевым управлением с гидроусилителем, объединенным в один агрегат с рулевым механизмом (рис. 51). Гидроусилитель рулевого управления уменьшает усилие, которое необходимо приложить к рулевому колесу для поворота передних колес, смягчает удары, возникающие из-за неровностей дороги, и повышает безопасность движения, позволяя сохранить контроль за направлением движения автомобиля в случае разрыва шины переднего колеса.

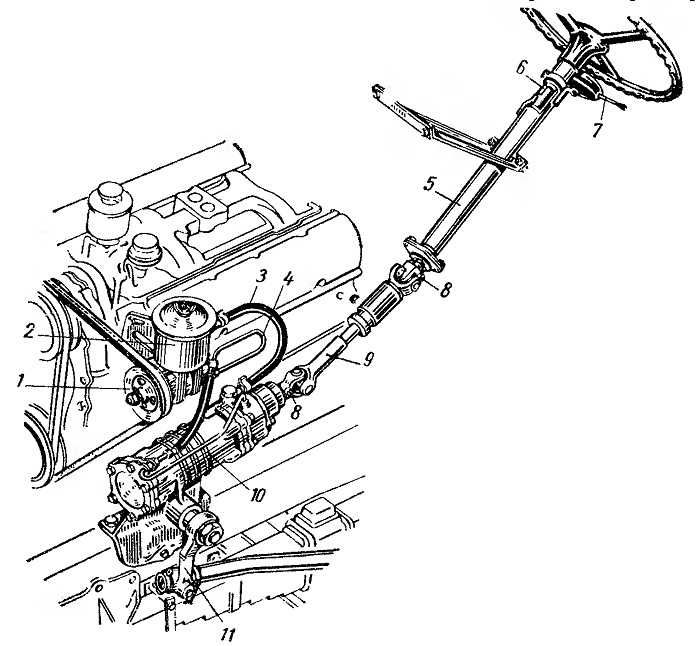

Рис. 51. Рулевое управление:
1 — насос гидроусилителя: 2 — бачок насоса; 3 — шланг низкого давления; 4 — шланг высокого давления; 5 — колонка; 6 — контактное устройство сигнала; 7 — переключатель указателей поворота; 8 — клин крепления карданного вала; 9 — карданный вал; 10 — рулевой механизм; 1 — сошка
