ELECTRICAL COMPONENT LOCATOR

Brake Fluid Level Switch                In cap on brake fluid
                                        reservoir.

Brake/Stoplight Switch                  On bracket, above brake pedal.

Cooling Fan Thermoswitch                On lower left side of
                                        radiator.

Clutch Switch                           On bracket, above clutch
                                        pedal.

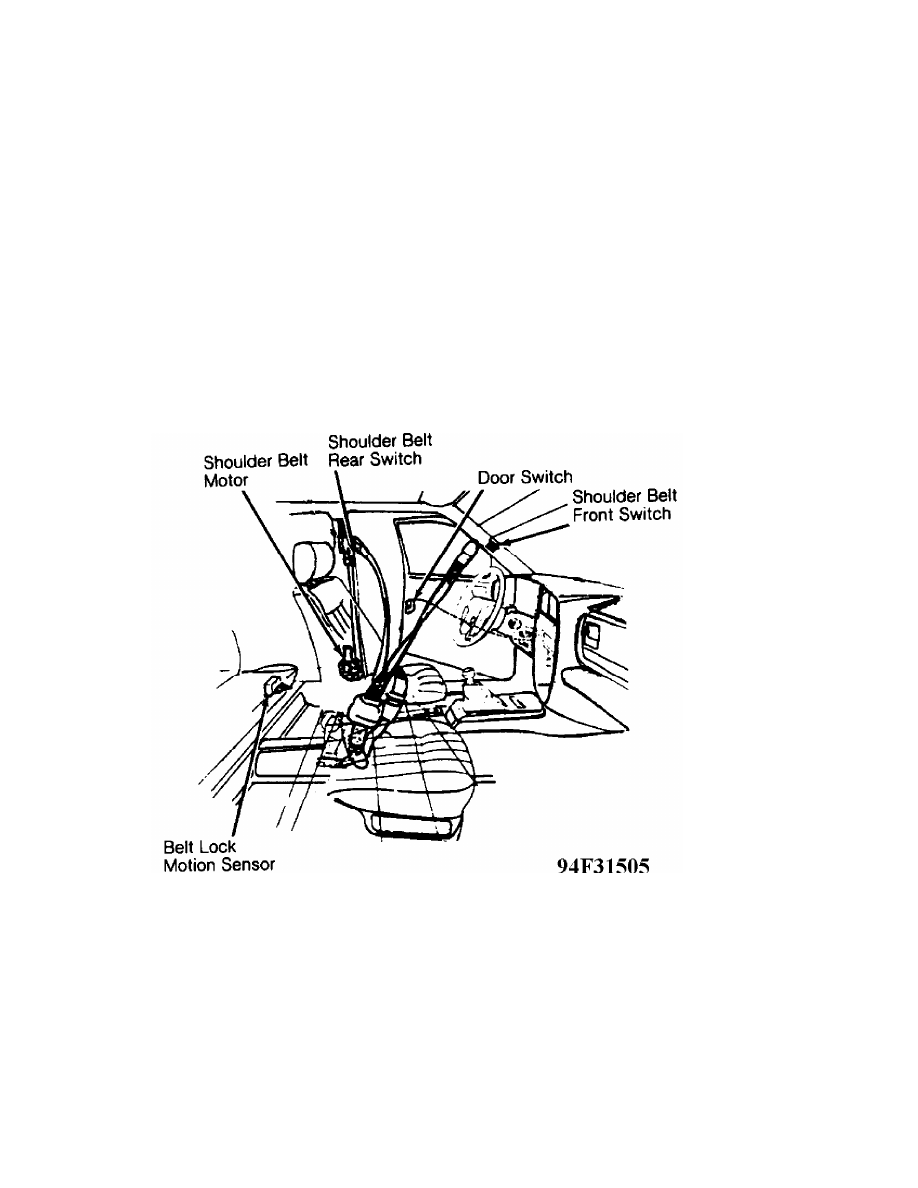

Door Switch                             Mounted in door latch
                                        assembly.

Oil Pressure Switches (2)               On oil filter adapter housing.

         MISCELLANEOUS

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Component                               Component Location

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Blower Motor Resistor                   In bottom right of lower air
                                        duct, near blower motor.

Data Link Connector (DLC)               Under center console trim

ELECTRICAL COMPONENT LOCATOR

Instrument Cluster Voltage Stabilizer   On back of instrument cluster,
                                        above fuel gauge.

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

END OF ARTICLE

ELECTROSTATIC DISCHARGE WARNING - BASIC INFORMATION

         GENERAL INFORMATION
         Electrostatic Discharge (ESD) Warning - Basic Information

         All Makes amd Models

         * PLEASE READ THIS FIRST *

NOTE:    This article is intended for general information purposes
         only.

         INTRODUCTION

         All Electrostatic Discharge (ESD) sensitive components
contain solid state circuits (transistors, diodes, semiconductors)
that may become damaged when contacted with an electrostatic charge.
The following information applies to all ESD sensitive devices. The
ESD symbol shown in Fig. 1 may be used on schematics to indicate which
components are ESD sensitive. See Fig. 1. Although different
manufactures may display different symbols to represent ESD sensitive
devices, the handling and measuring precautions and procedures are the
same.

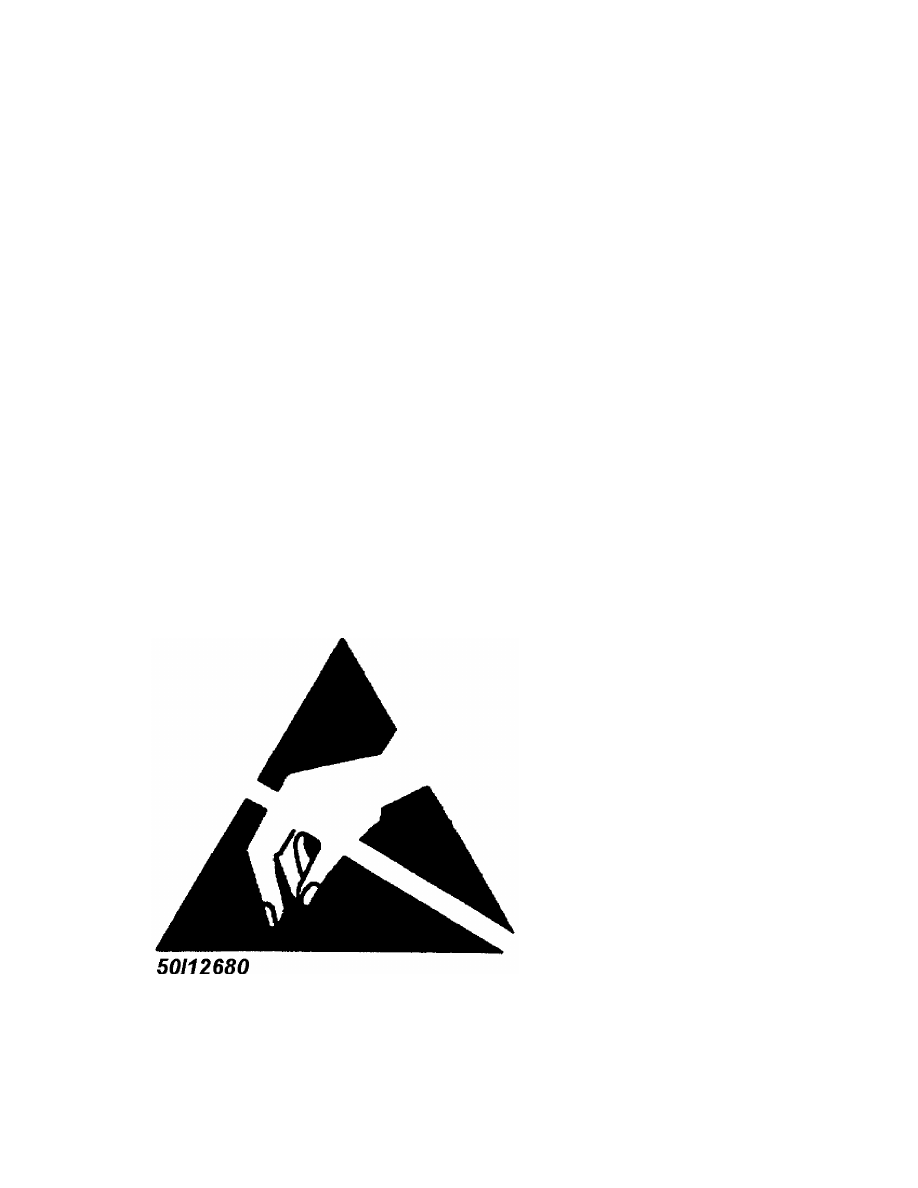

Fig. 1:  Sample ESD Symbol

         HANDLING STATIC-SENSITIVE CIRCUITS/DEVICES

         When handling an electronic part that is ESD sensitive, the
technician should follow these guidelines to reduce any possible
electrostatic charge build-up on the technician's body and the
electronic part.

ELECTROSTATIC DISCHARGE WARNING - BASIC INFORMATION

         CHECKING STATIC-SENSITIVE CIRCUITS/DEVICES

         1) Solid State circuits in electronic devices are shown
greatly simplified in schematics. See Fig. 2. Due to the
simplification of the electronic devices on the schematic, resistance
measurements could be misleading or could lead to an electrostatic
discharge. Always follow the recommended diagnostic procedure.

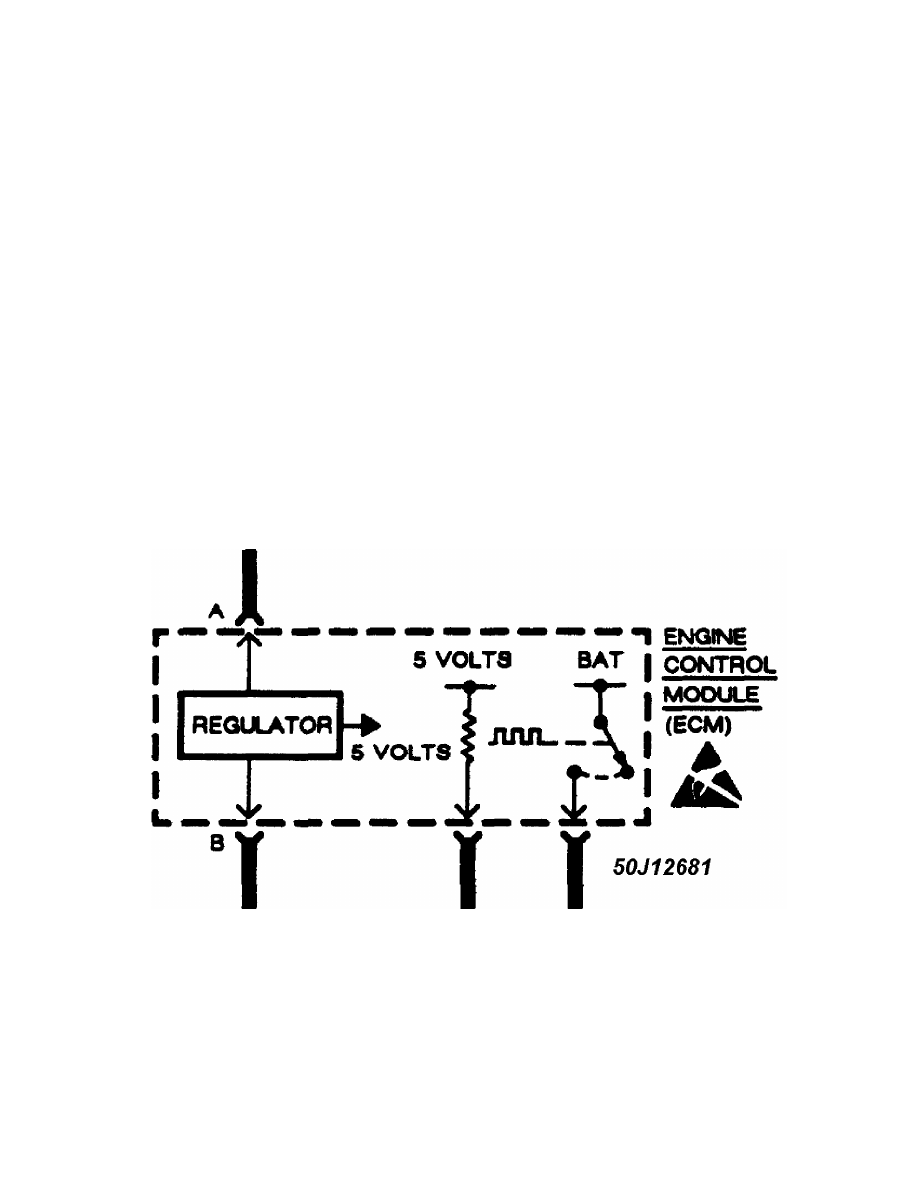

Fig. 2:  Sample Schematic Showing Typical ESD Sensitive Device

         2) Only measure resistance at the terminals of the devices
when instructed by the recommended diagnostic procedure.
         3) When using a voltmeter, be sure to connect the ground lead
first.
