ELECTRICAL COMPONENT LOCATOR

         SOLENOIDS & SOLENOID VALVES

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Component                               Component Location

ELECTRICAL COMPONENT LOCATOR

EGR Frequency Solenoid Valve            Near EGR valve, on right rear
                                        of engine.

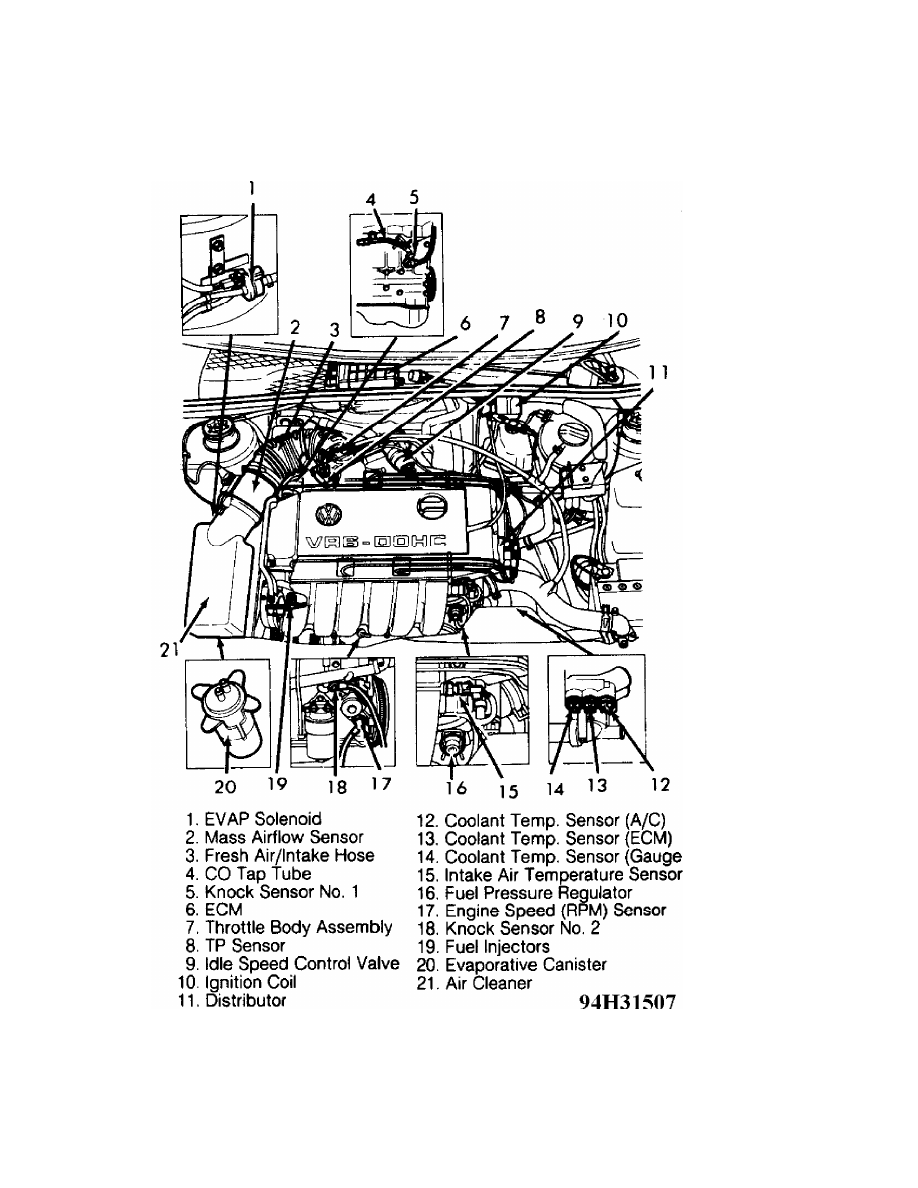

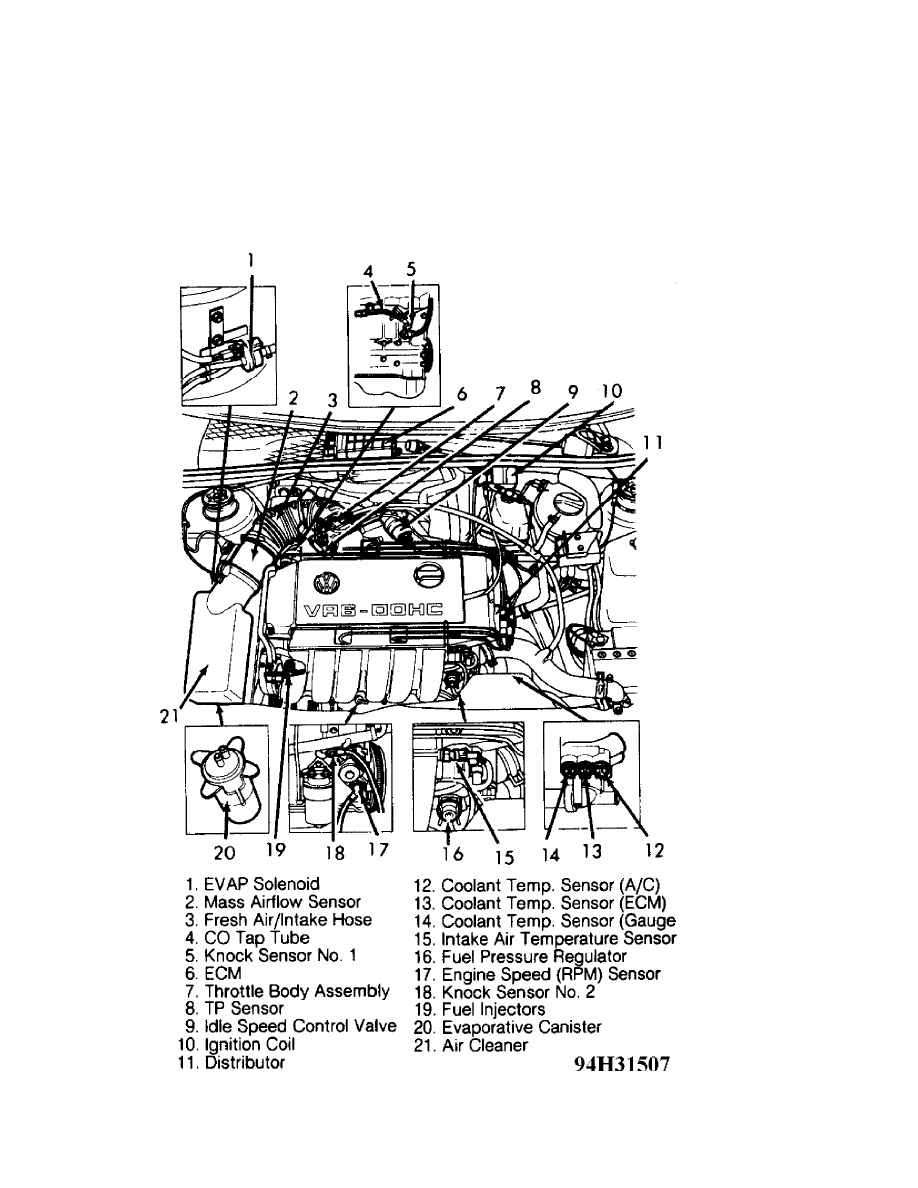

EVAP Solenoid                           In hose, near mass airflow
                                        sensor.

ELECTRICAL COMPONENT LOCATOR

         SWITCHES

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Component                               Component Location

ELECTRICAL COMPONENT LOCATOR

ABS Pressure Warning Switch             Mounted in hydraulic modulator
                                        below brake fluid reservoir.

A/C Pressure Switch                     In refrigerant line, on left
                                        side of condenser.

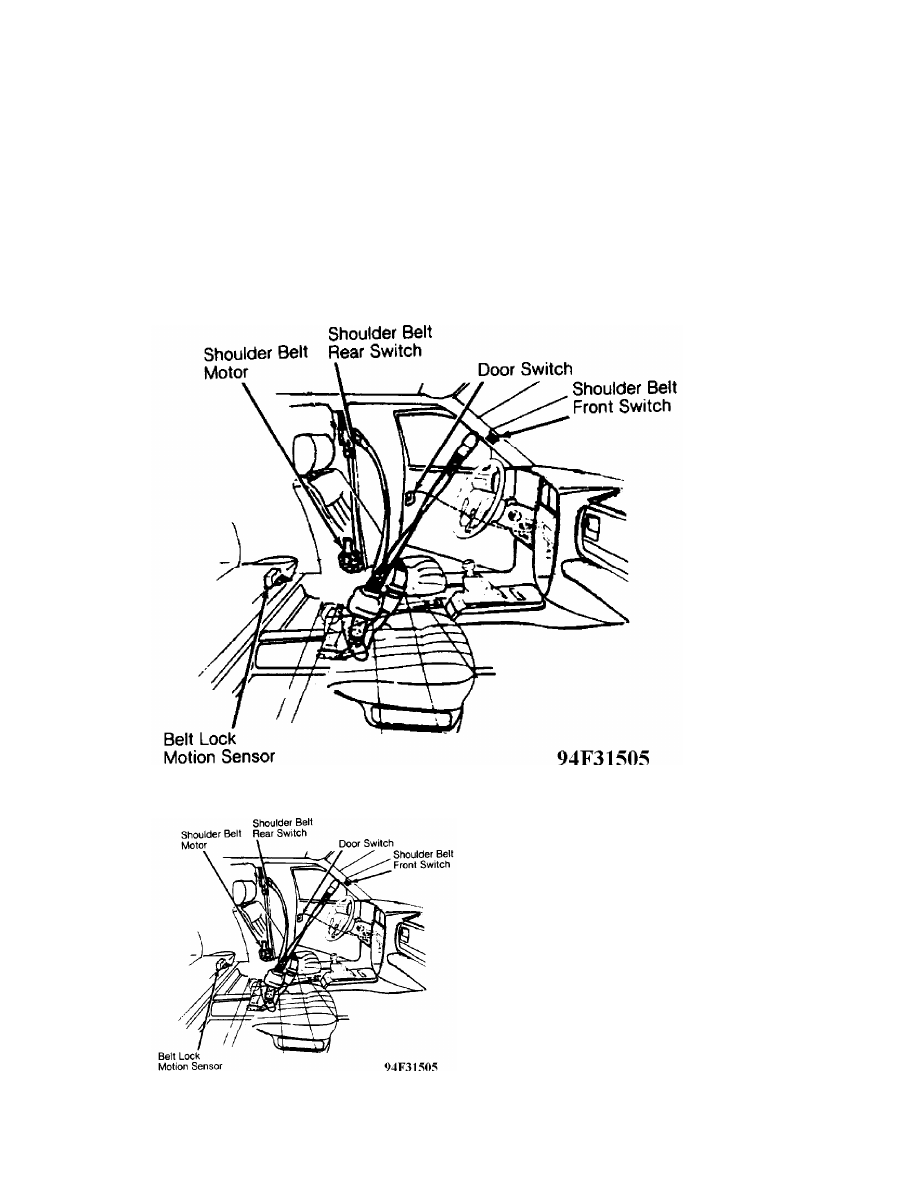

Auto. Shoulder Belt Switch

  Front                                 Behind trim panel on front
                                        door pillar.

  Rear                                  Behind trim panel on center
                                        pillar.
