ELECTRICAL COMPONENT LOCATOR

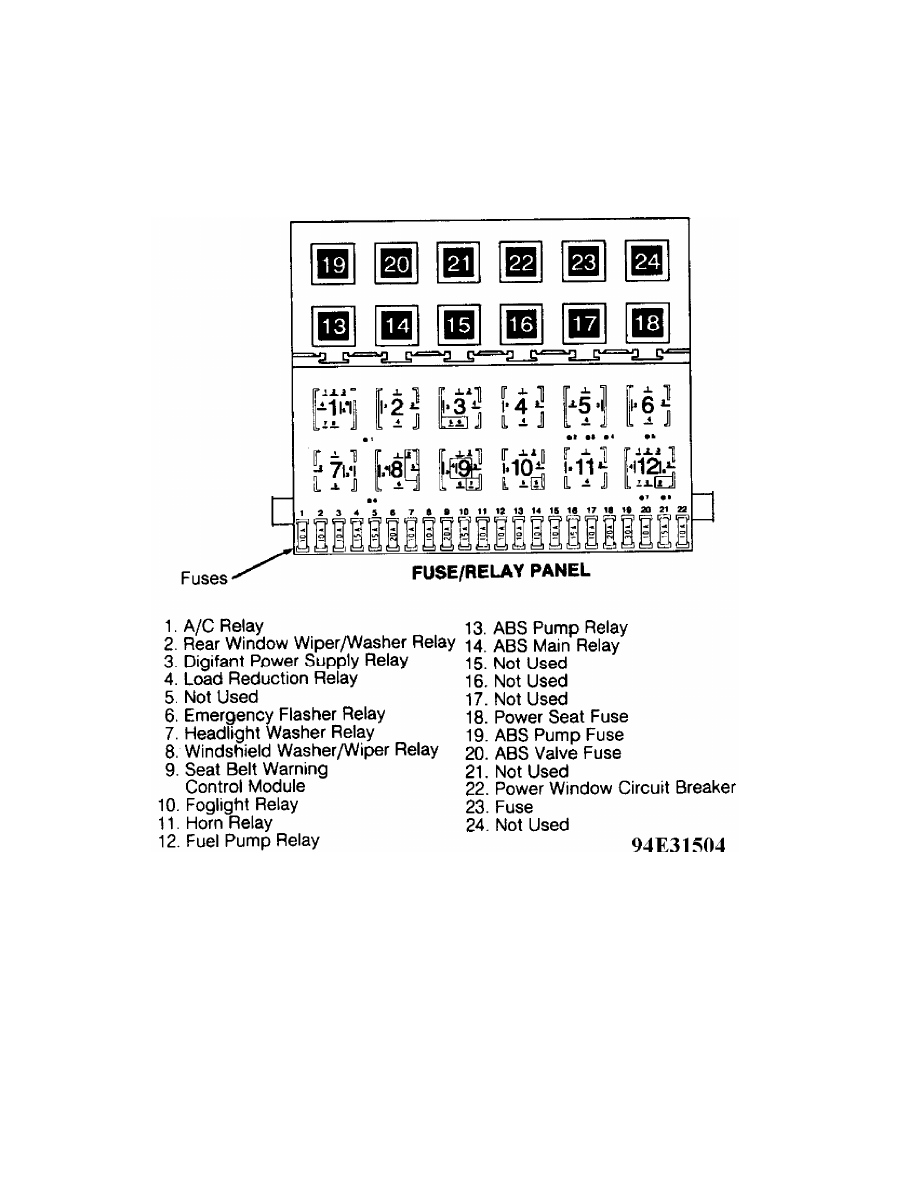

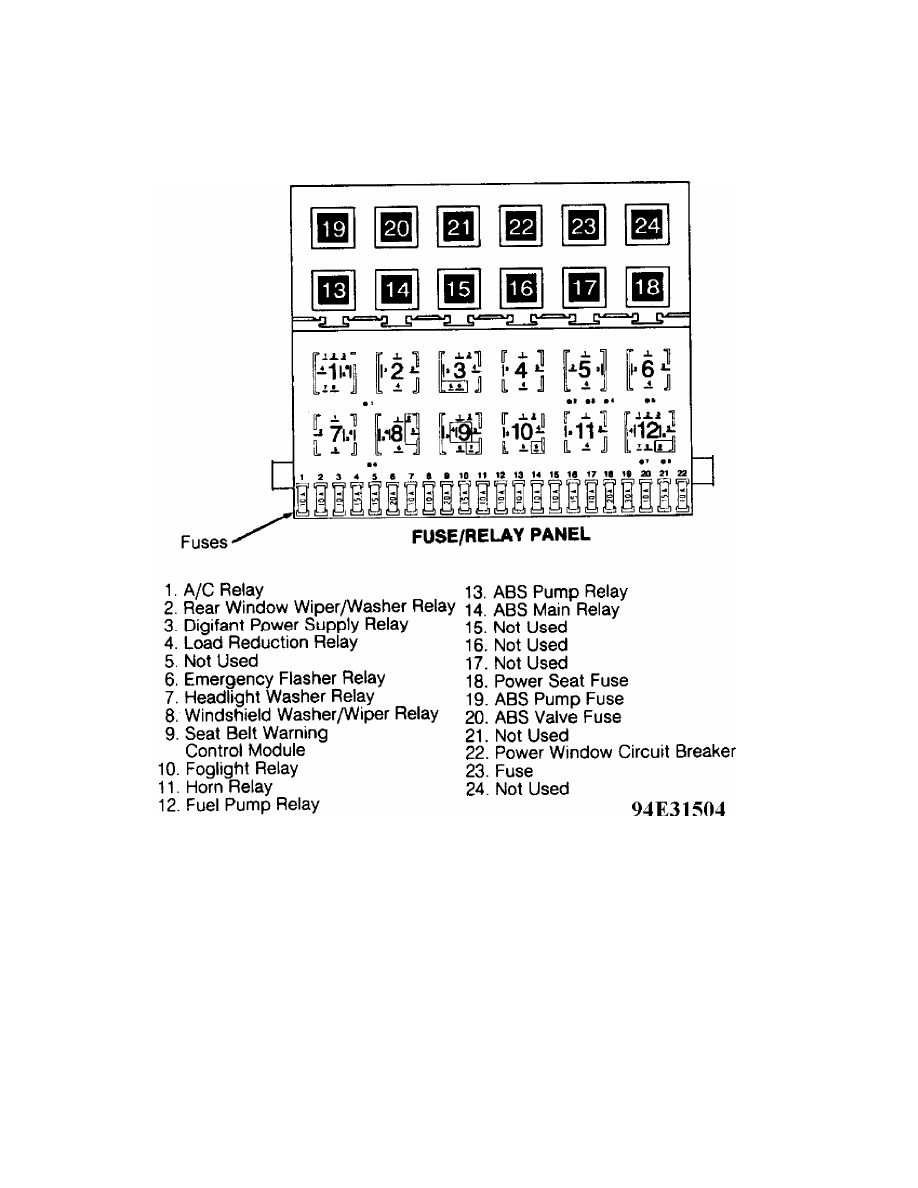

Washer/Wiper Relay
  (Front & Rear)                        On fuse/relay panel, behind
                                        left side of dash.

         CIRCUIT PROTECTION DEVICES

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Component                               Component Location

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

ABS Pump/Power Window

ELECTRICAL COMPONENT LOCATOR

ELECTRICAL COMPONENT LOCATOR

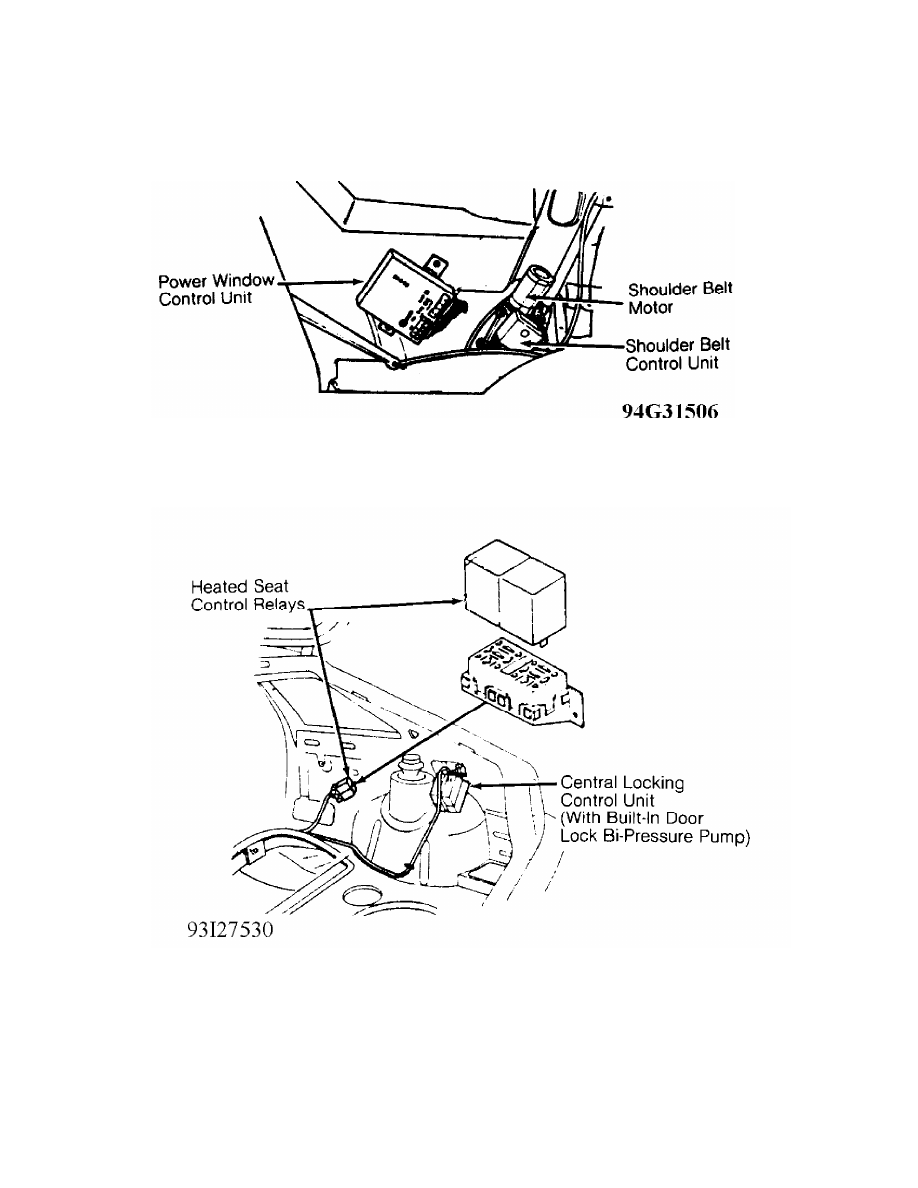

         CONTROL UNITS

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

Component                               Component Location

ÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄÄ

ABS Control Unit                        Behind left kick panel.

ELECTRICAL COMPONENT LOCATOR

Central Locking Control Unit            On right side of luggage
                                        compartment.

Cooling Fan Control Module              On left side of engine
                                        compartment.

Cruise Control Unit                     Behind center console.
