Volkswagen New Beetle. Manual - part 897







2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:45 AM

Page 158

© 2004 Mitchell Repair Information Company, LLC.

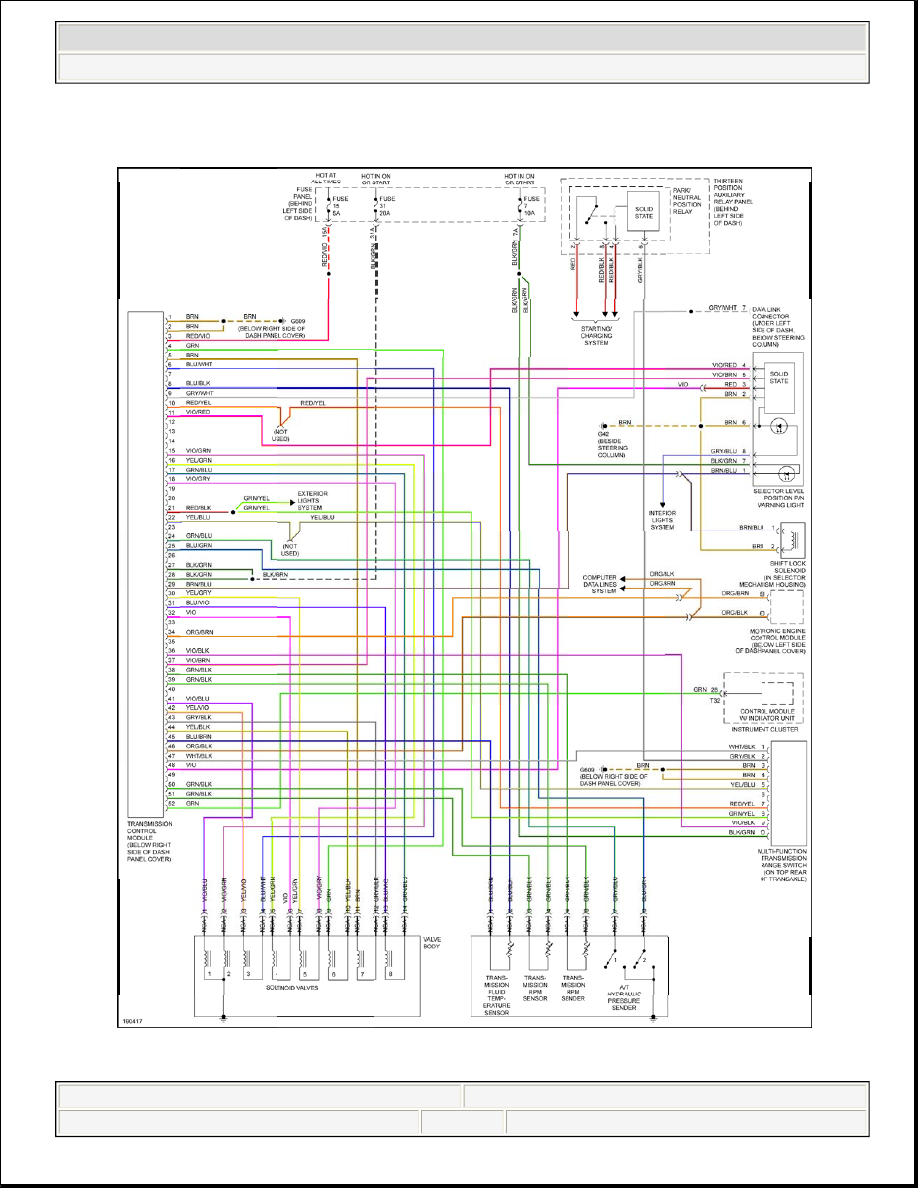

Fig. 79: 2.0L, A/T Circuit, 6 Speed A/T

TRUNK, TAILGATE, FUEL DOOR



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:45 AM

Page 159

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:45 AM

Page 160

© 2004 Mitchell Repair Information Company, LLC.

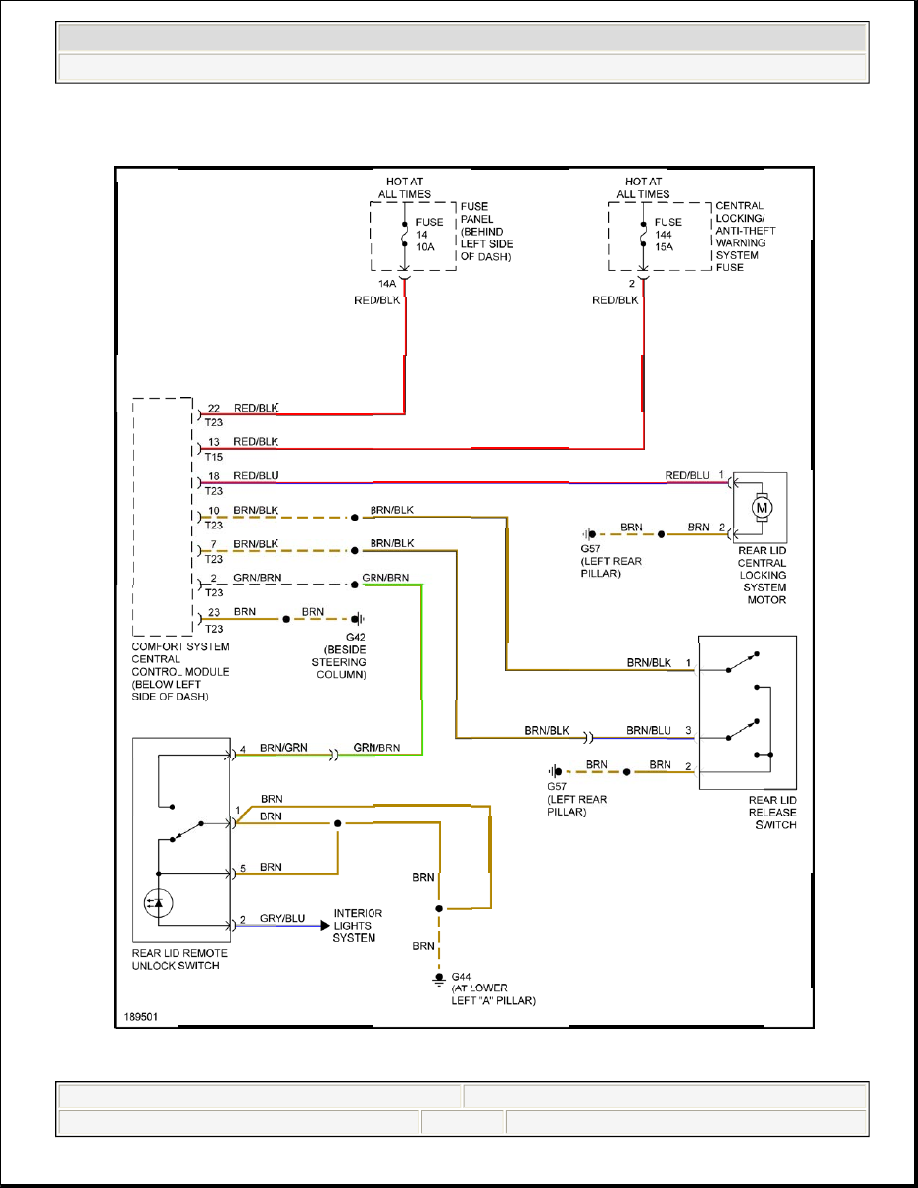

Fig. 80: Deck Lid Release Circuit



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:45 AM

Page 161

© 2004 Mitchell Repair Information Company, LLC.
