2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:44 AM

Page 150

© 2004 Mitchell Repair Information Company, LLC.

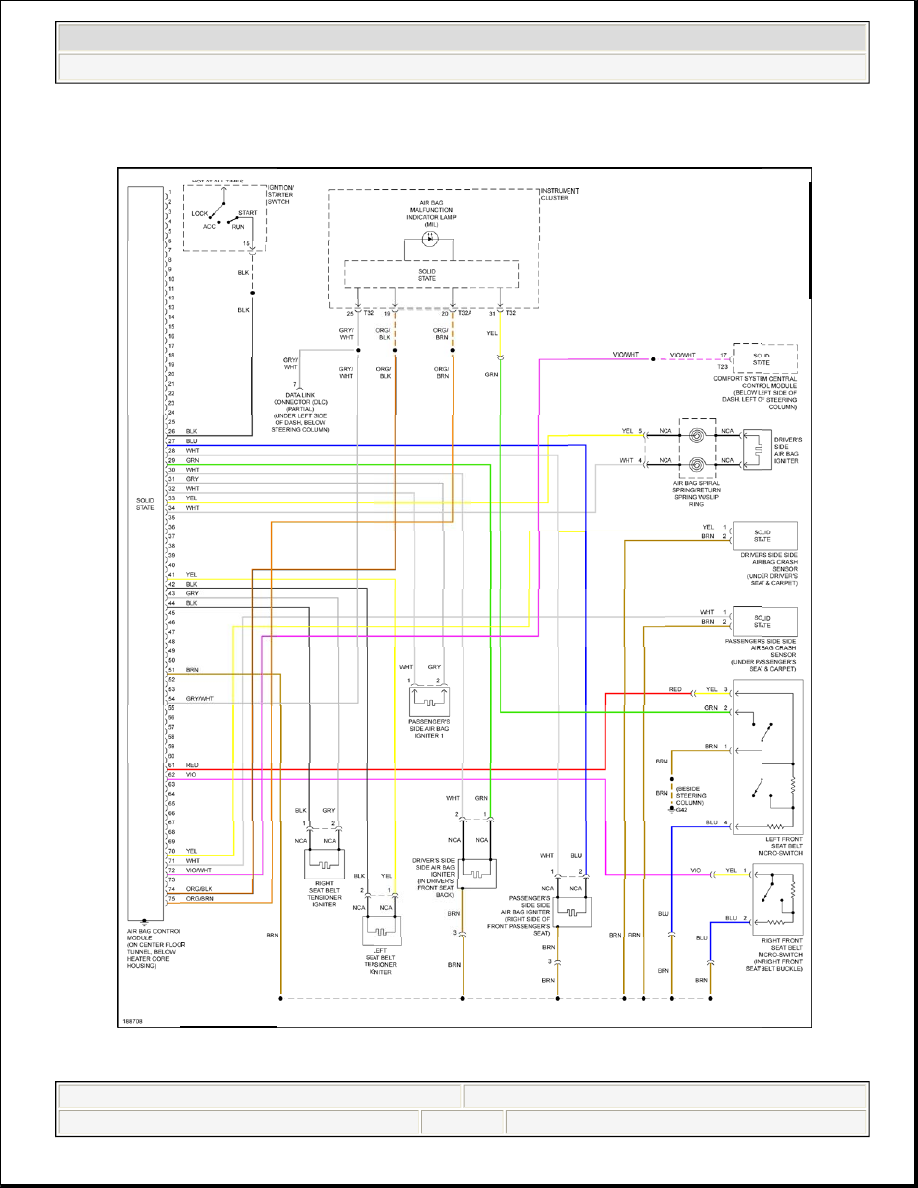

Fig. 75: Supplemental Restraints Circuit

TRANSMISSION

1.8L TURBO



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:45 AM

Page 151

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:45 AM

Page 152

© 2004 Mitchell Repair Information Company, LLC.

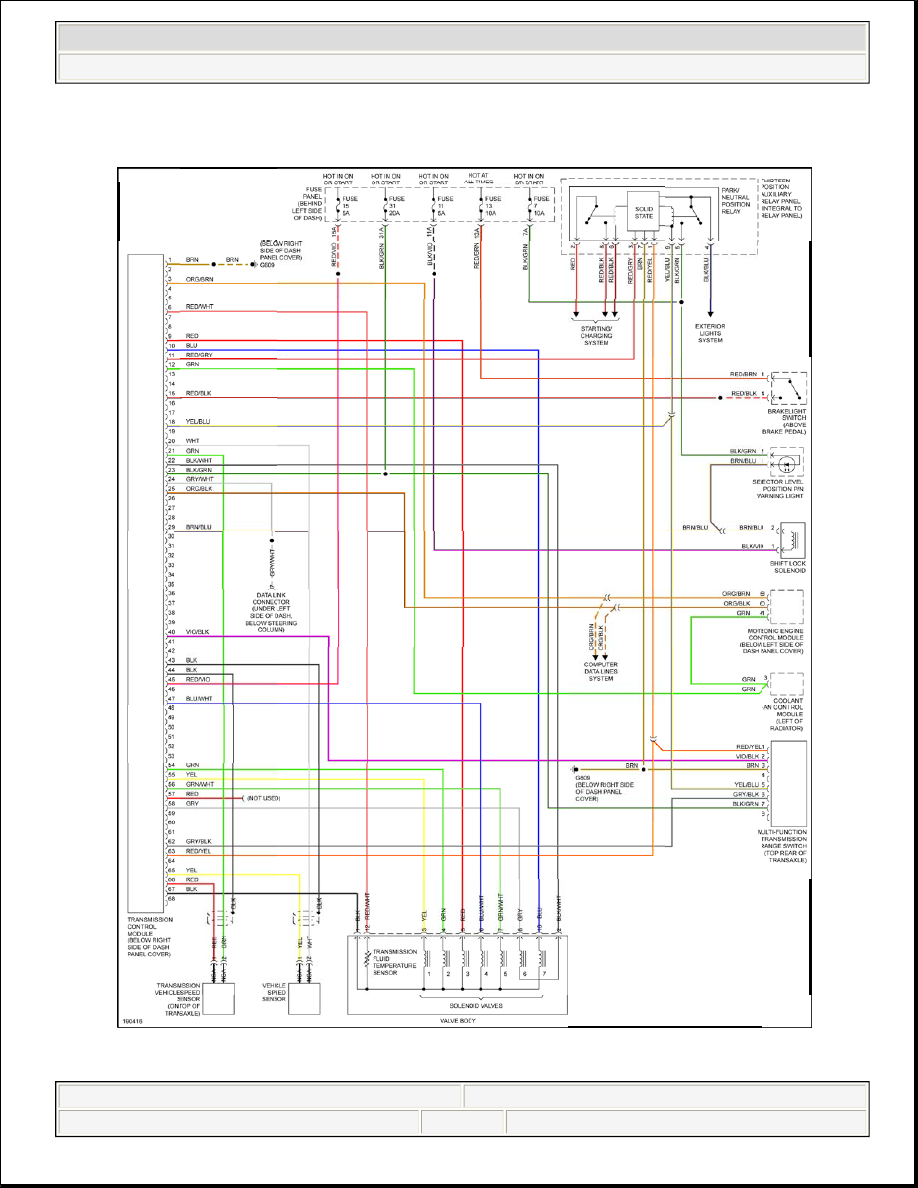

Fig. 76: 1.8L Turbo, A/T Circuit, 4 Speed A/T

1.9L TURBO DIESEL



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:45 AM

Page 153

© 2004 Mitchell Repair Information Company, LLC.
