2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:45 AM

Page 162

© 2004 Mitchell Repair Information Company, LLC.

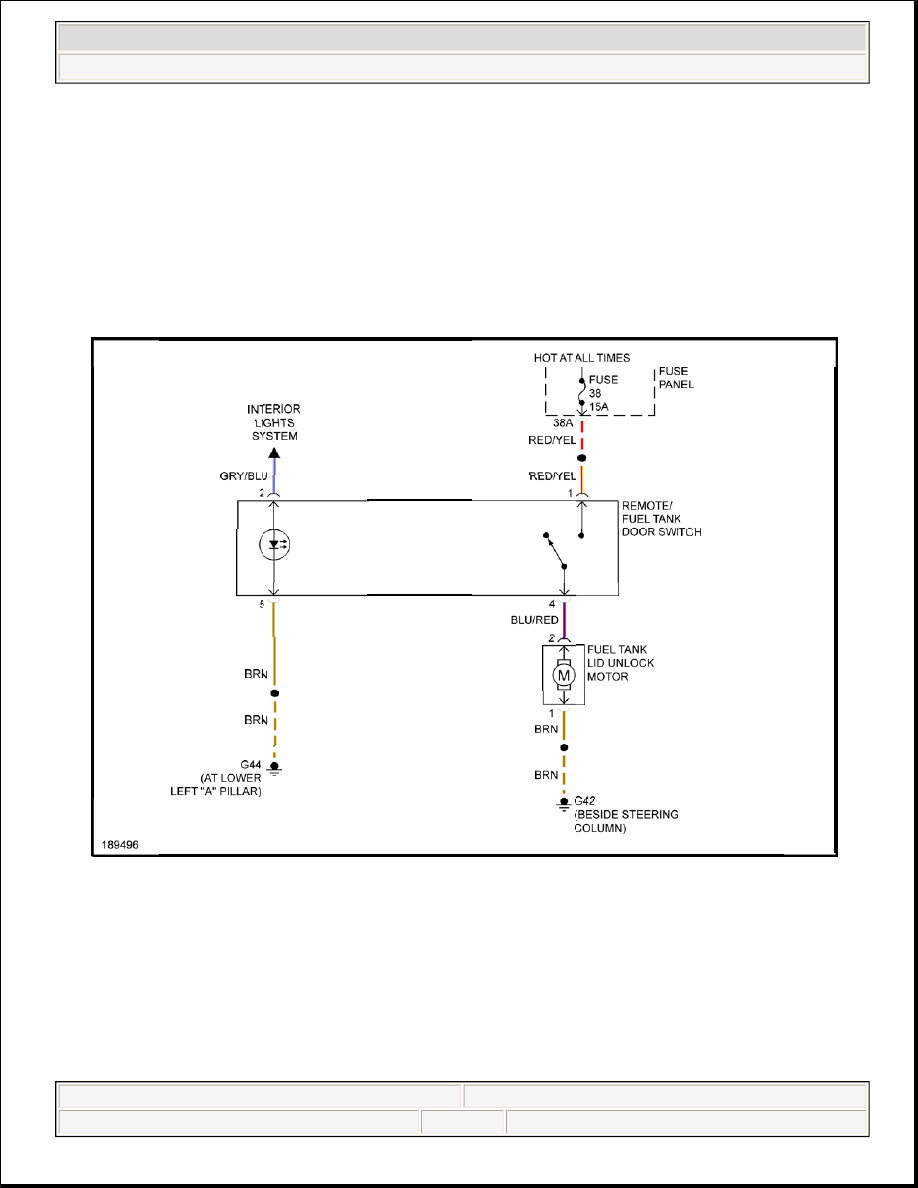

Fig. 81: Fuel Door Release Circuit, Convertible



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:45 AM

Page 163

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:46 AM

Page 164

© 2004 Mitchell Repair Information Company, LLC.

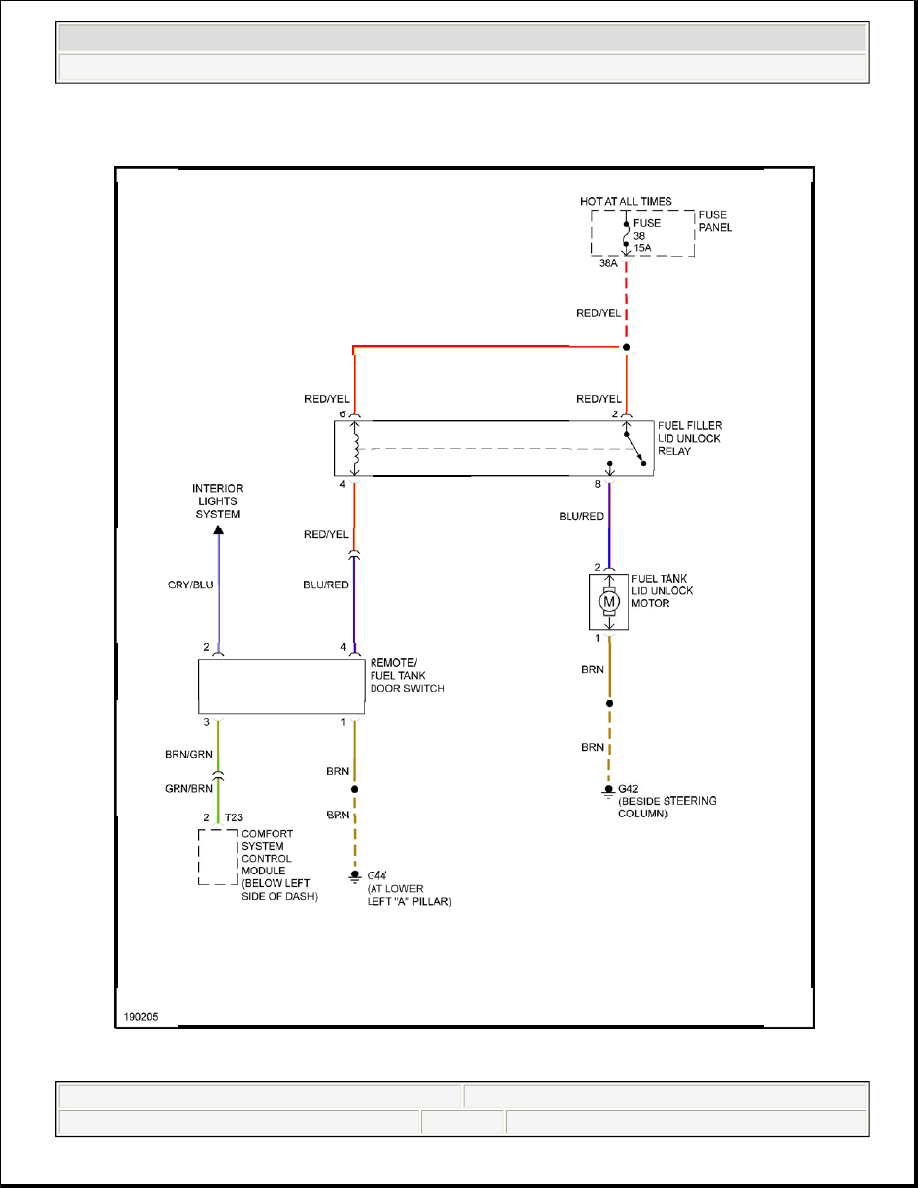

Fig. 82: Fuel Door Release Circuit, Except Convertible

WARNING SYSTEMS



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:46 AM

Page 165

© 2004 Mitchell Repair Information Company, LLC.
