Volkswagen New Beetle. Manual - part 884







2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:41 AM

Page 106

© 2004 Mitchell Repair Information Company, LLC.

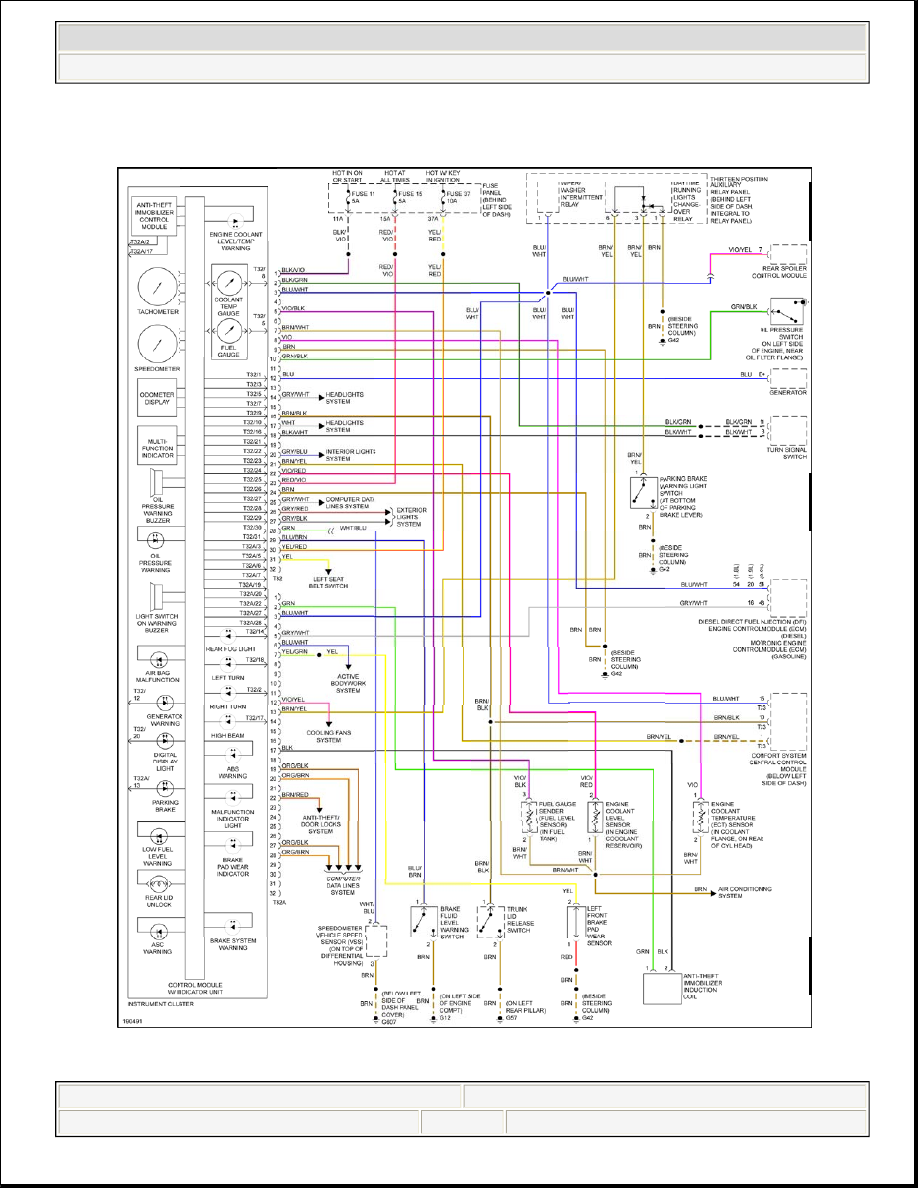

Fig. 53: Gauges And Indicators Circuit, Except Convertible

INTERIOR LIGHTS



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:41 AM

Page 107

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:41 AM

Page 108

© 2004 Mitchell Repair Information Company, LLC.

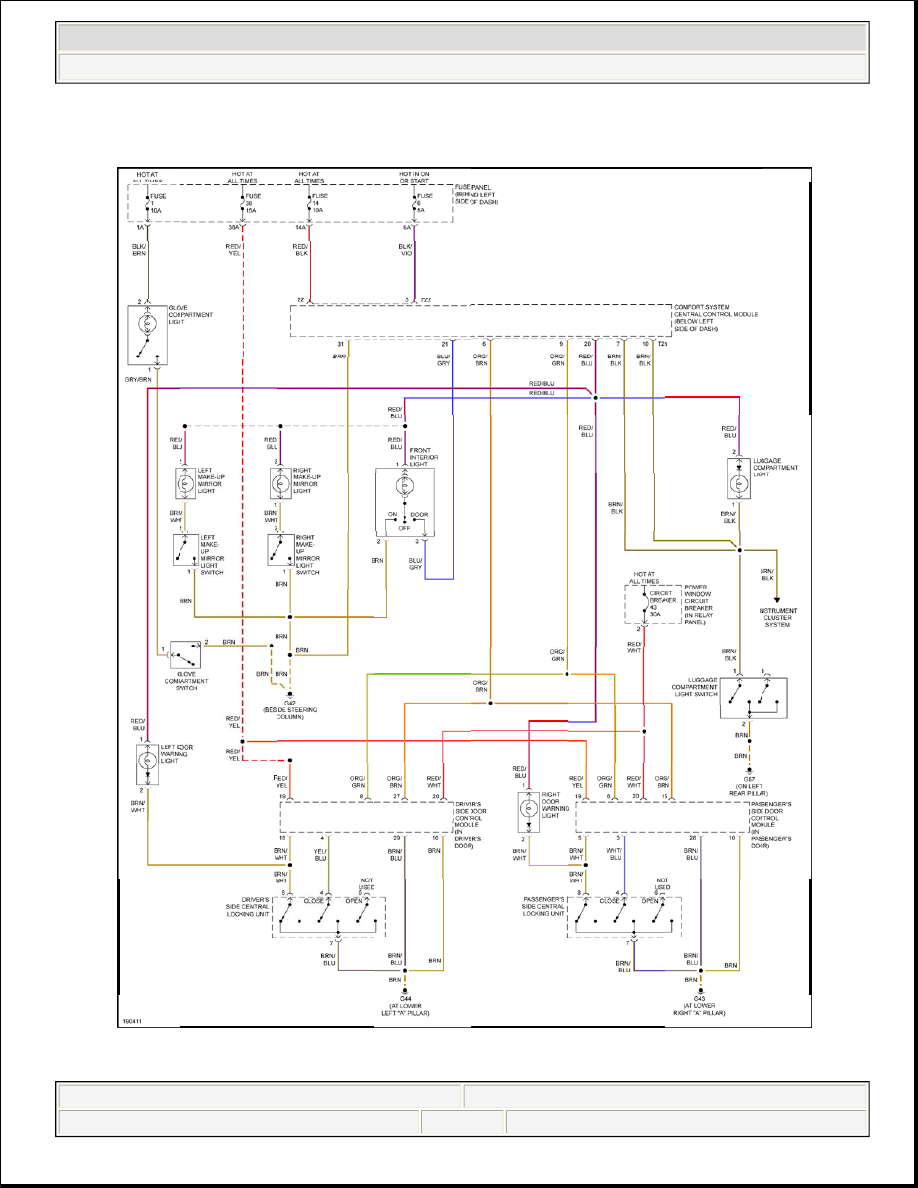

Fig. 54: Courtesy Lamps Circuit, Convertible



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:41 AM

Page 109

© 2004 Mitchell Repair Information Company, LLC.
