SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:41 AM

Page 98

© 2004 Mitchell Repair Information Company, LLC.

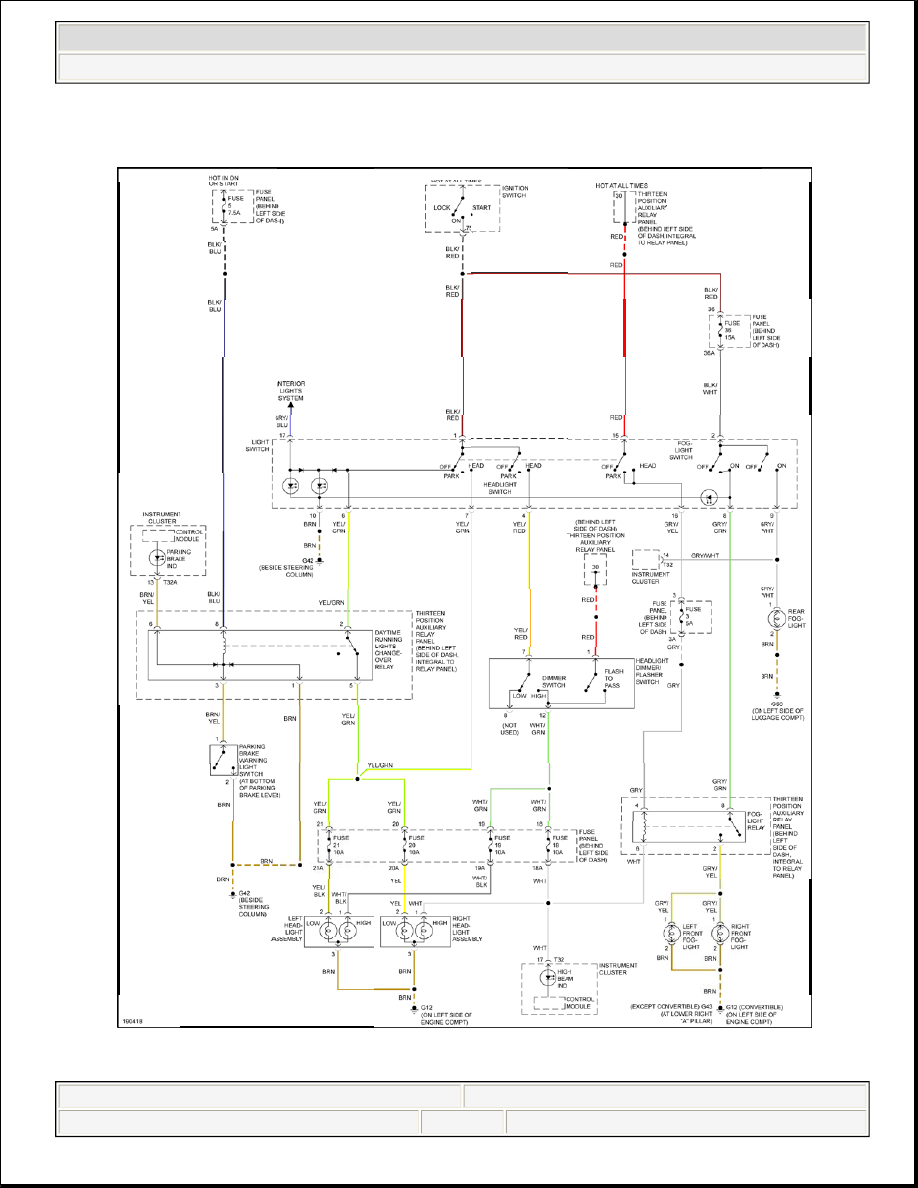

Fig. 49: Headlights Circuit

HORN



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:41 AM

Page 99

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:41 AM

Page 100

© 2004 Mitchell Repair Information Company, LLC.

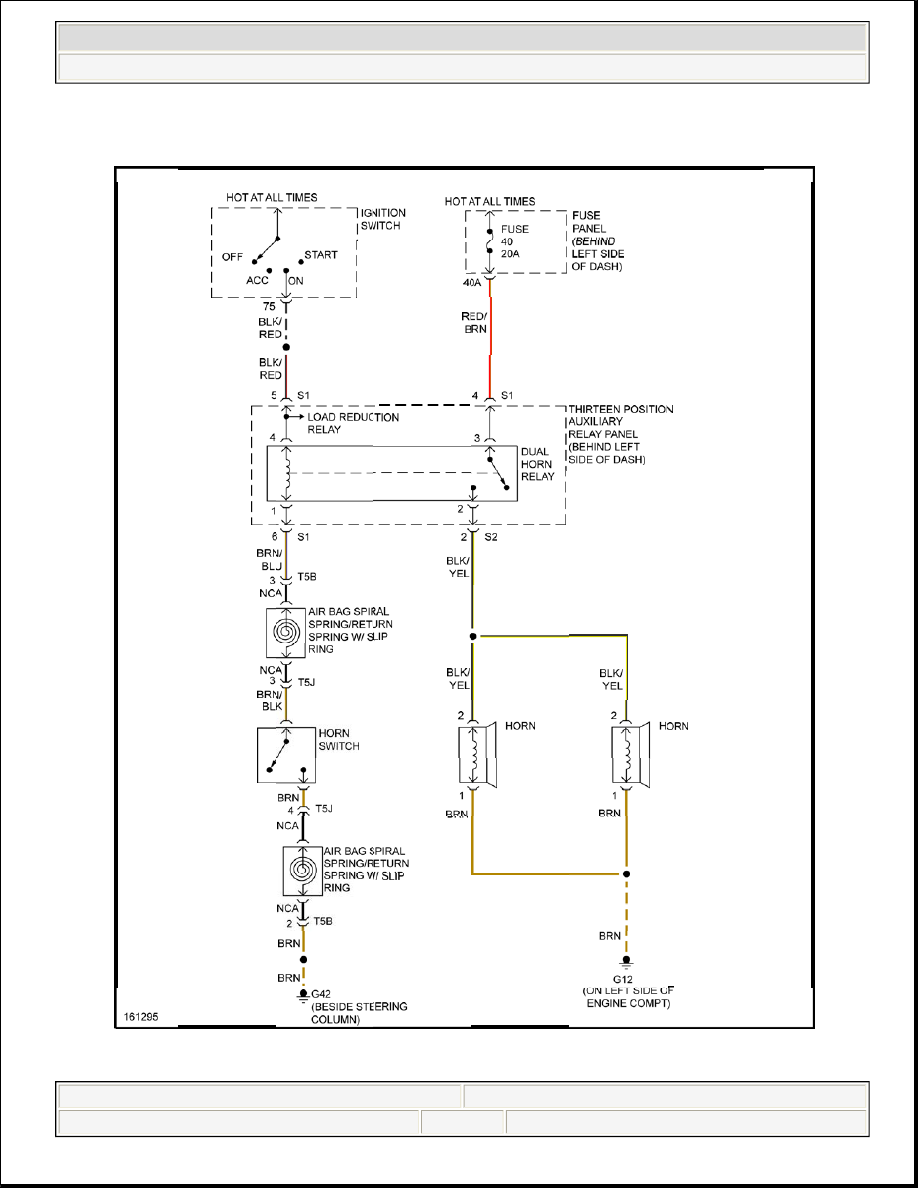

Fig. 50: Horn Circuit

INSTRUMENT CLUSTER



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:41 AM

Page 101

© 2004 Mitchell Repair Information Company, LLC.
