2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:41 AM

Page 110

© 2004 Mitchell Repair Information Company, LLC.

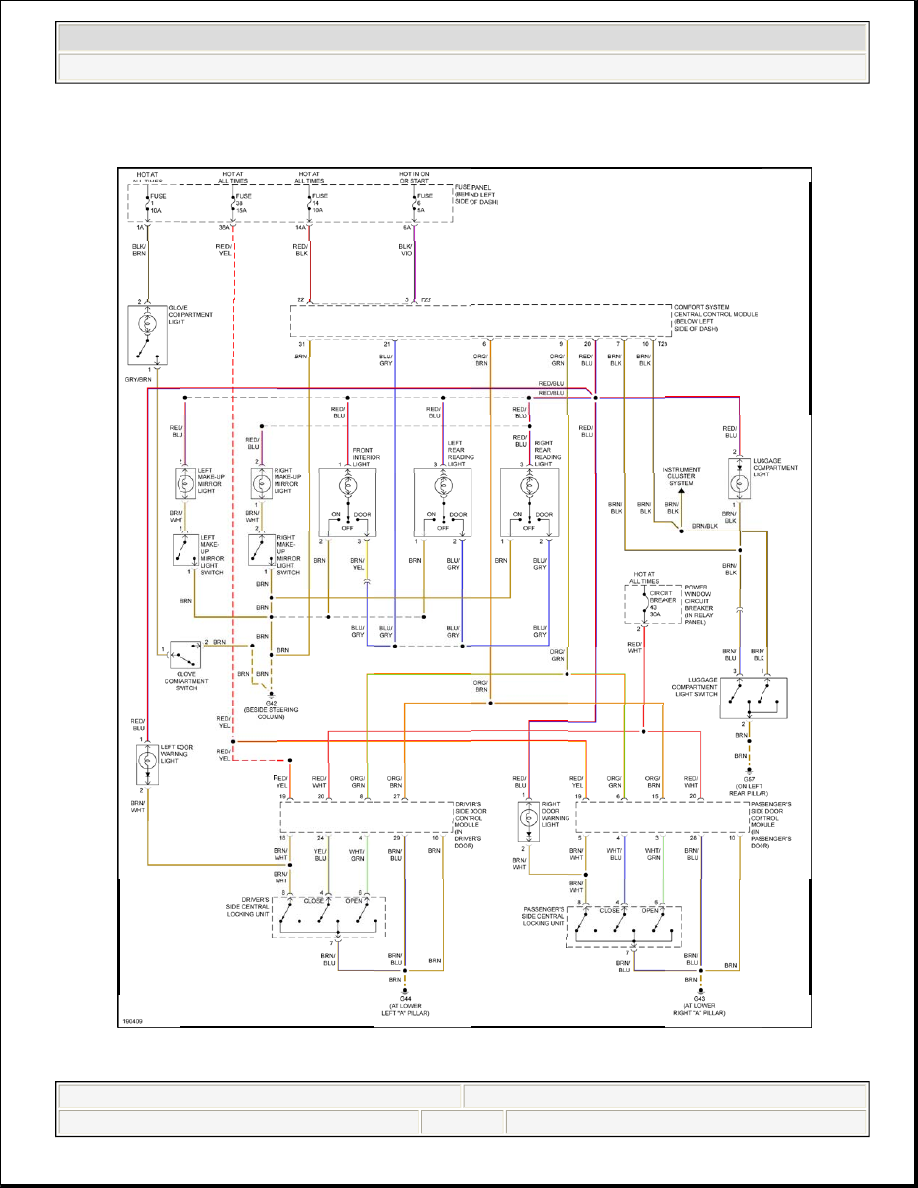

Fig. 55: Courtesy Lamps Circuit, Except Convertible



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:42 AM

Page 111

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:42 AM

Page 112

© 2004 Mitchell Repair Information Company, LLC.

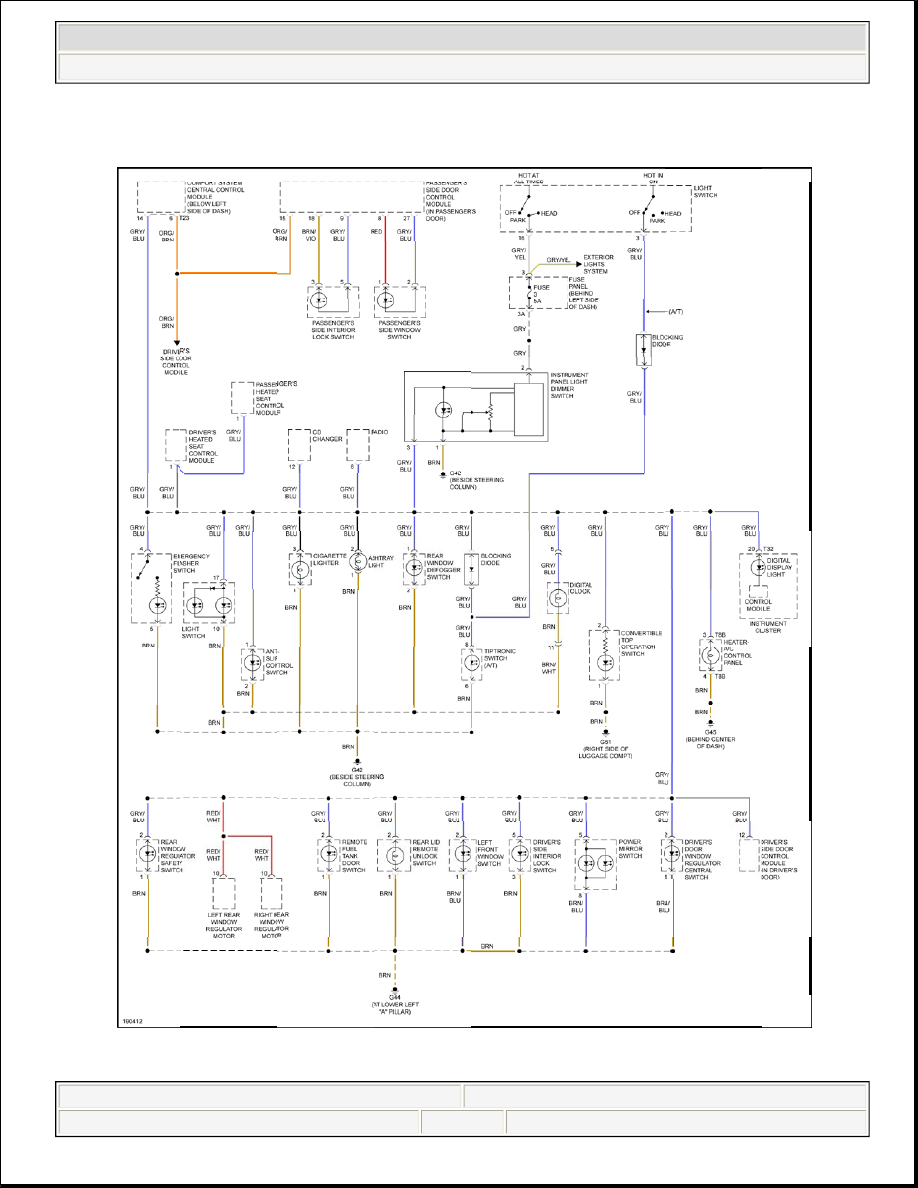

Fig. 56: Instrument Illumination Circuit, Convertible



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:42 AM

Page 113

© 2004 Mitchell Repair Information Company, LLC.
