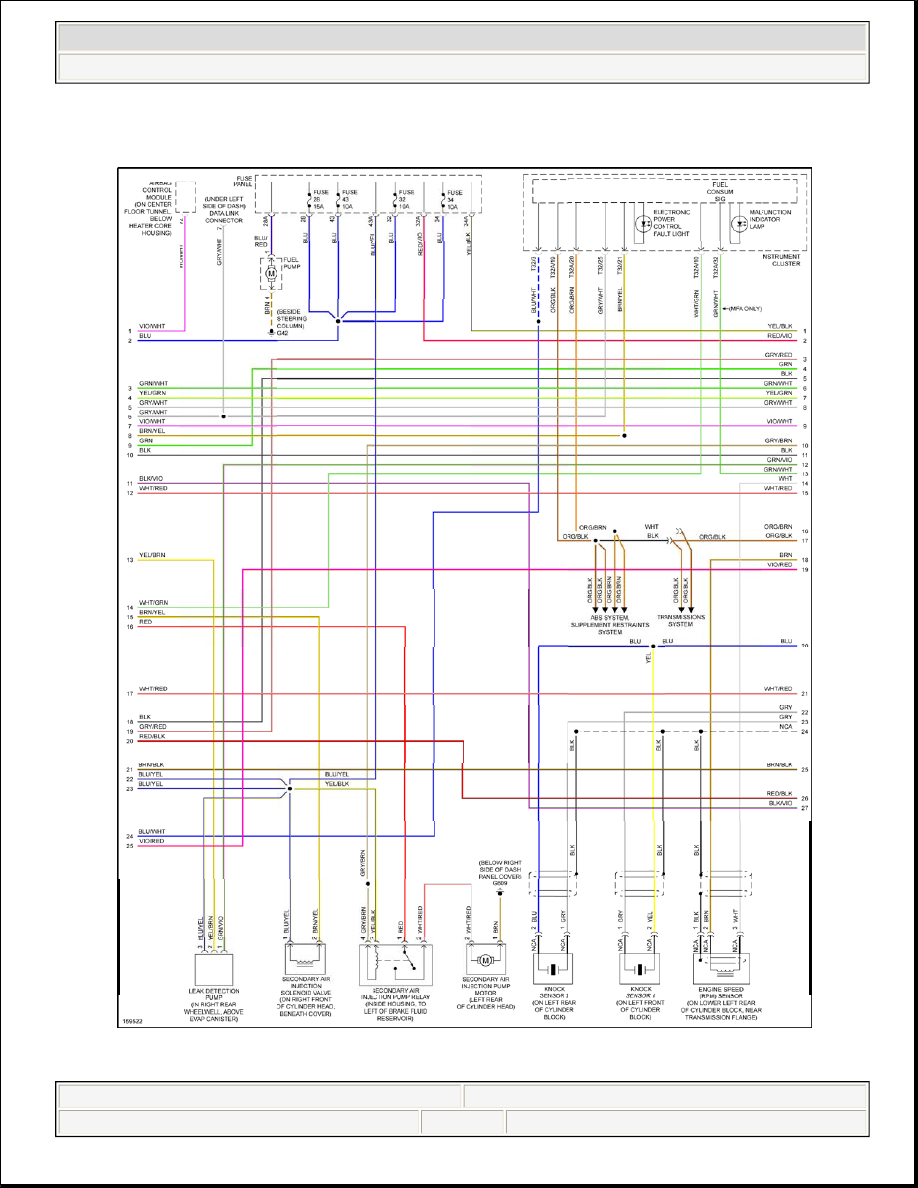

Fig. 27: 1.8L Turbo, Engine Performance Circuit (2 of 3)



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:37 AM

Page 55

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:37 AM

Page 56

© 2004 Mitchell Repair Information Company, LLC.

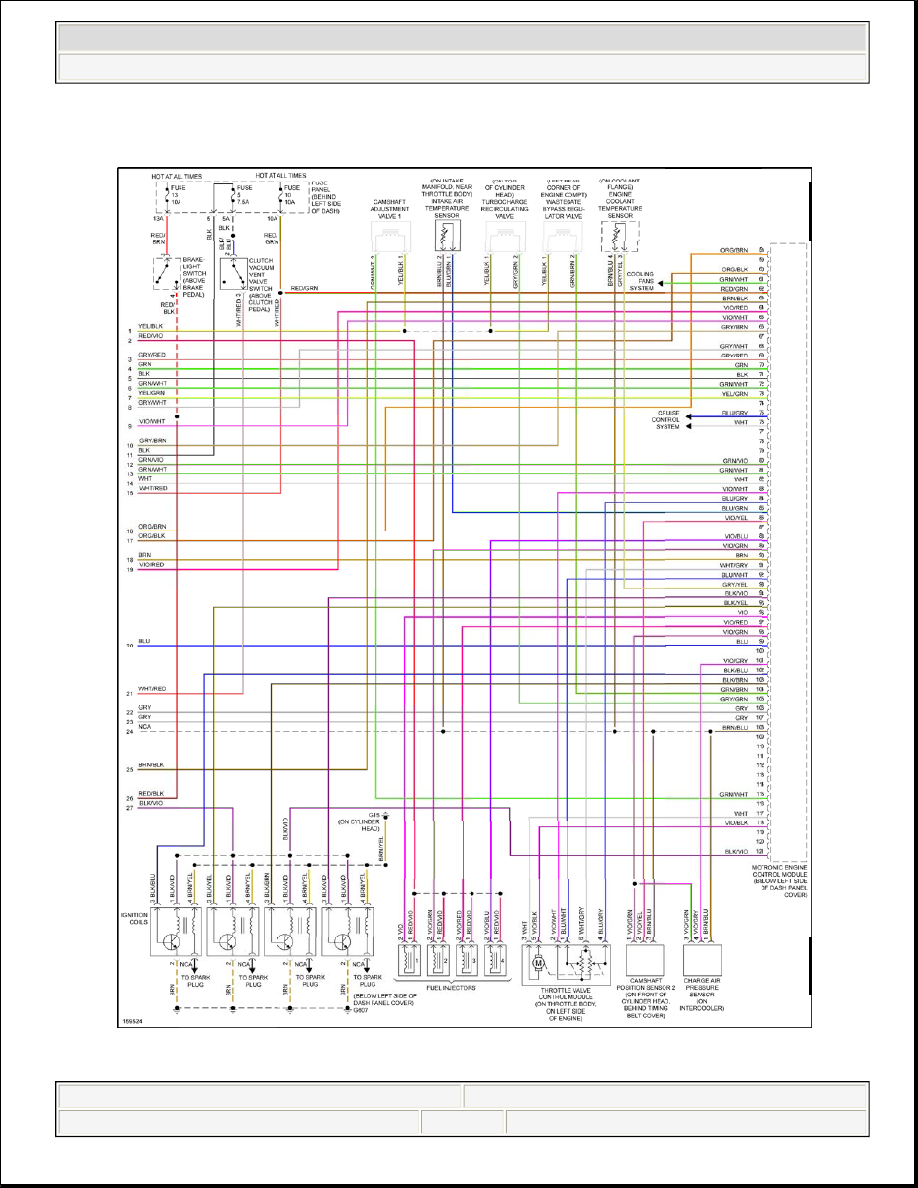

Fig. 28: 1.8L Turbo, Engine Performance Circuit (3 of 3)

1.9L TURBO DIESEL



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:38 AM

Page 57

© 2004 Mitchell Repair Information Company, LLC.
