Volkswagen New Beetle. Manual - part 872







2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:38 AM

Page 58

© 2004 Mitchell Repair Information Company, LLC.

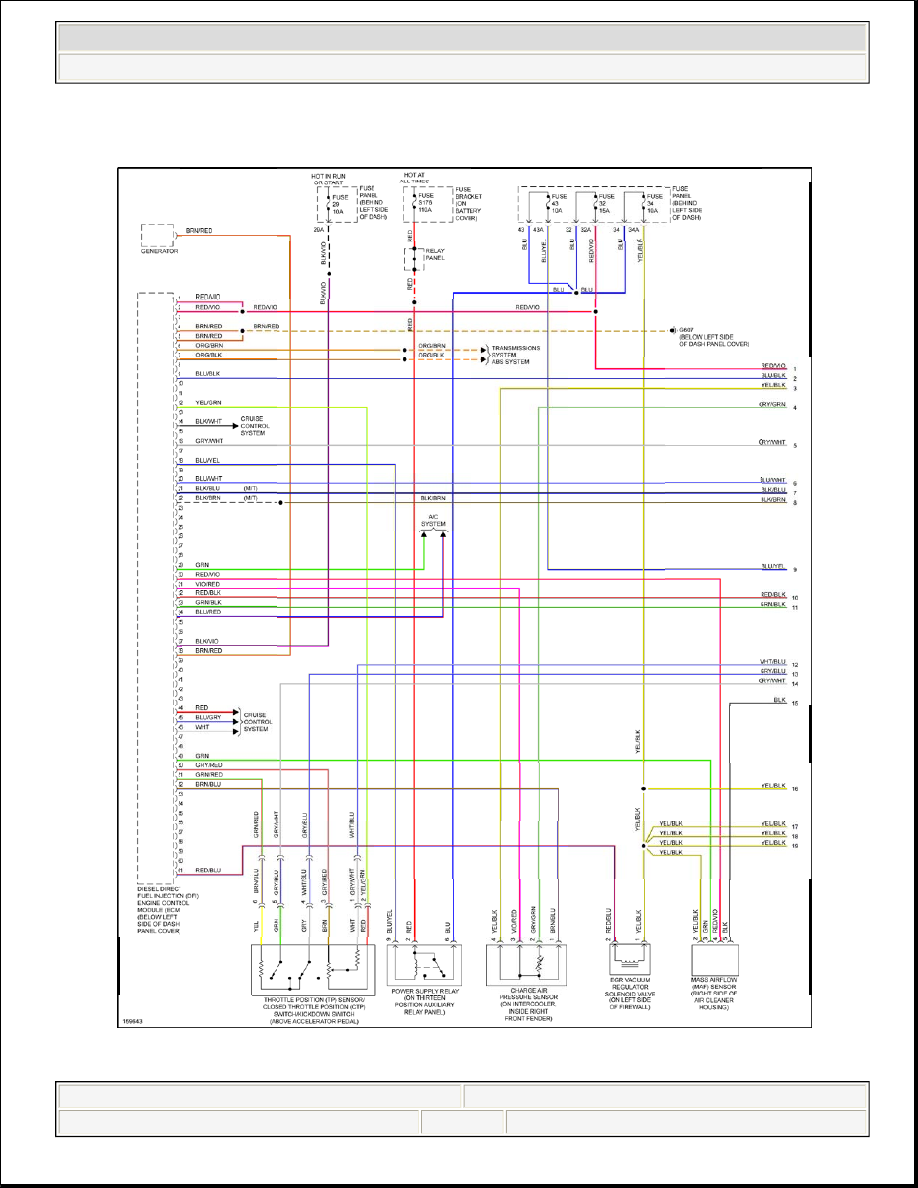

Fig. 29: 1.9L Turbo Diesel, Engine Performance Circuit (1 of 3)



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:38 AM

Page 59

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:38 AM

Page 60

© 2004 Mitchell Repair Information Company, LLC.

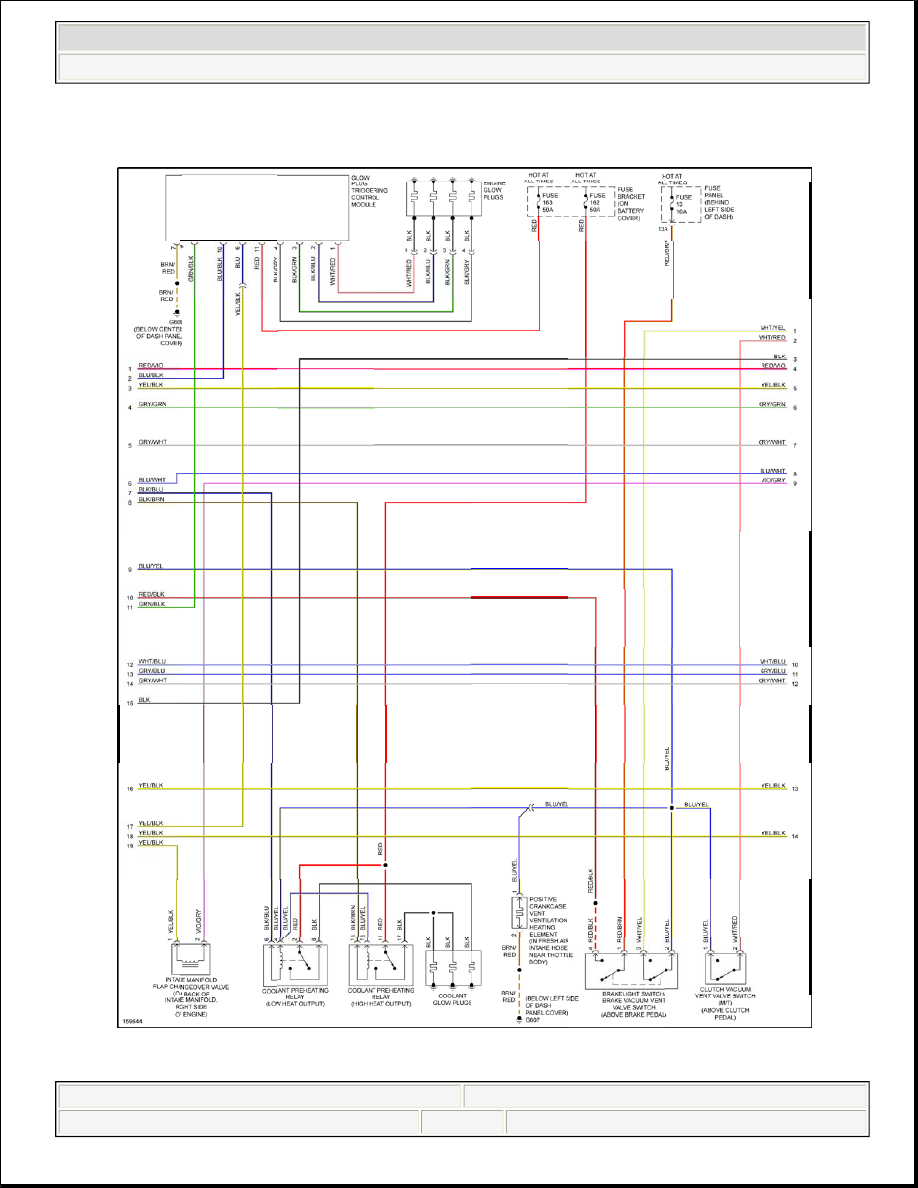

Fig. 30: 1.9L Turbo Diesel, Engine Performance Circuit (2 of 3)



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:38 AM

Page 61

© 2004 Mitchell Repair Information Company, LLC.
