Volkswagen New Beetle. Manual - part 392

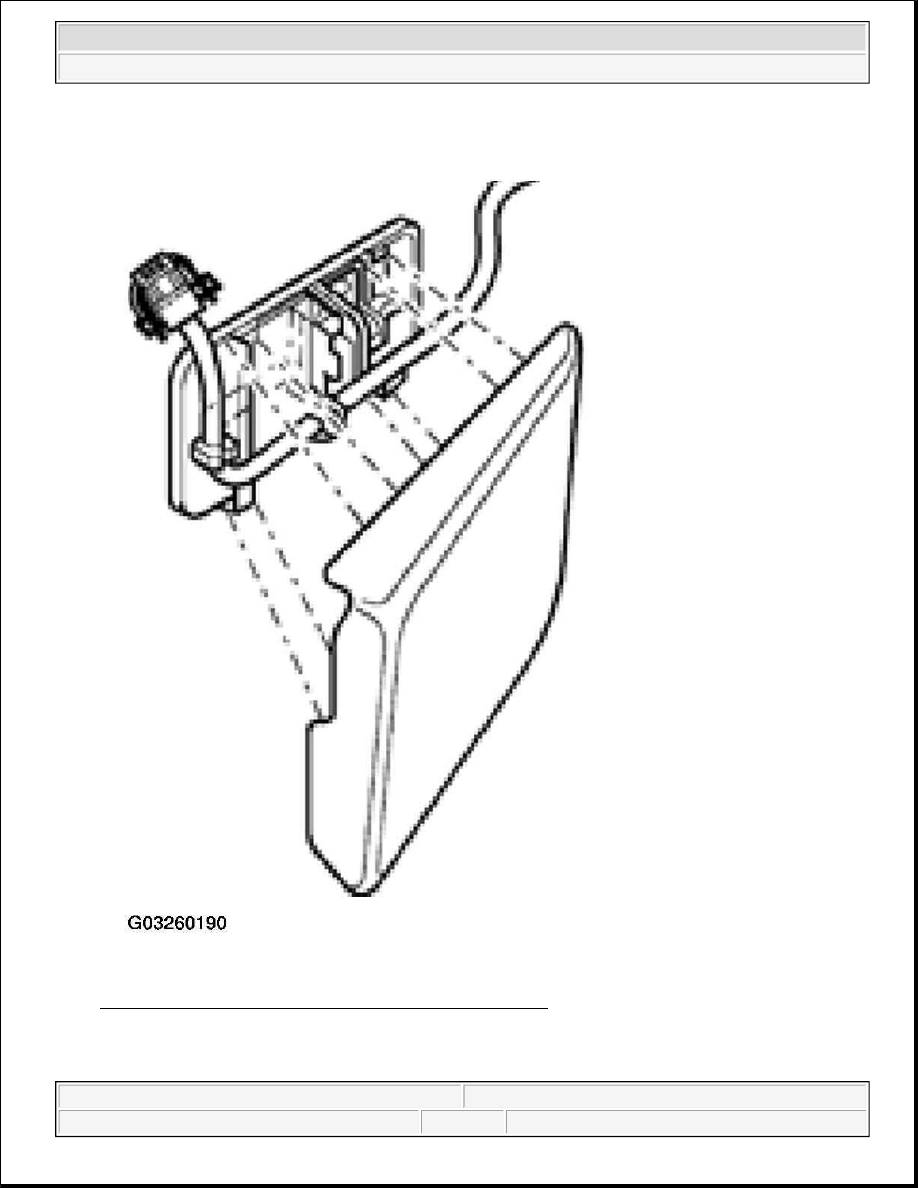

Fig. 64: Identifying CD Changer Connector And Secure Clip
Courtesy of VOLKSWAGEN UNITED STATES, INC.

CD changer connector/harness secured inside cover -arrow-.

z

Unclip cover and pull out harness connector.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Radio, Telephone, Navigation, Trip Computer - New Beetle

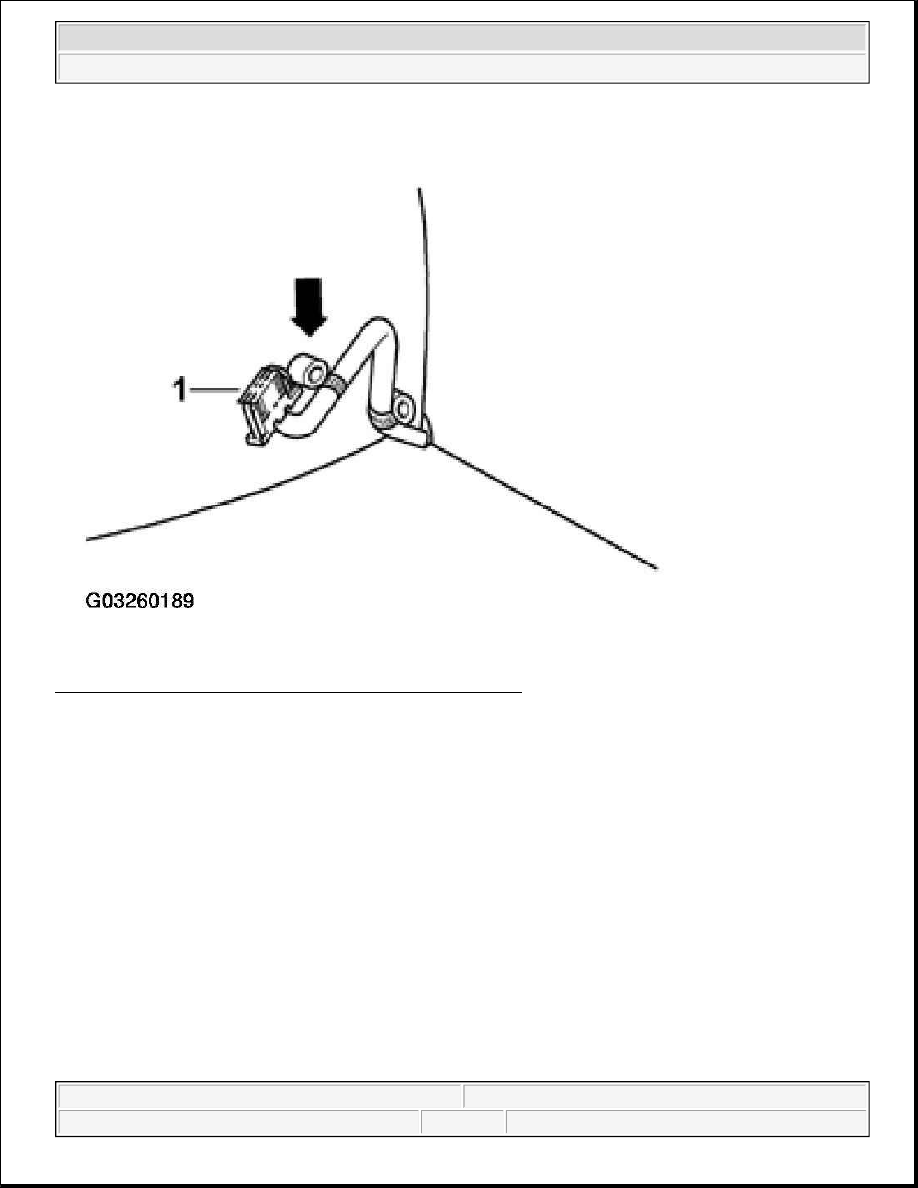

Fig. 65: Removing CD Changer Connector/Harness Cover
Courtesy of VOLKSWAGEN UNITED STATES, INC.

z

Note the cut marking on the back side of left luggage compartment carpet.



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Radio, Telephone, Navigation, Trip Computer - New Beetle



z

Cut carpet along marked area -arrow-.

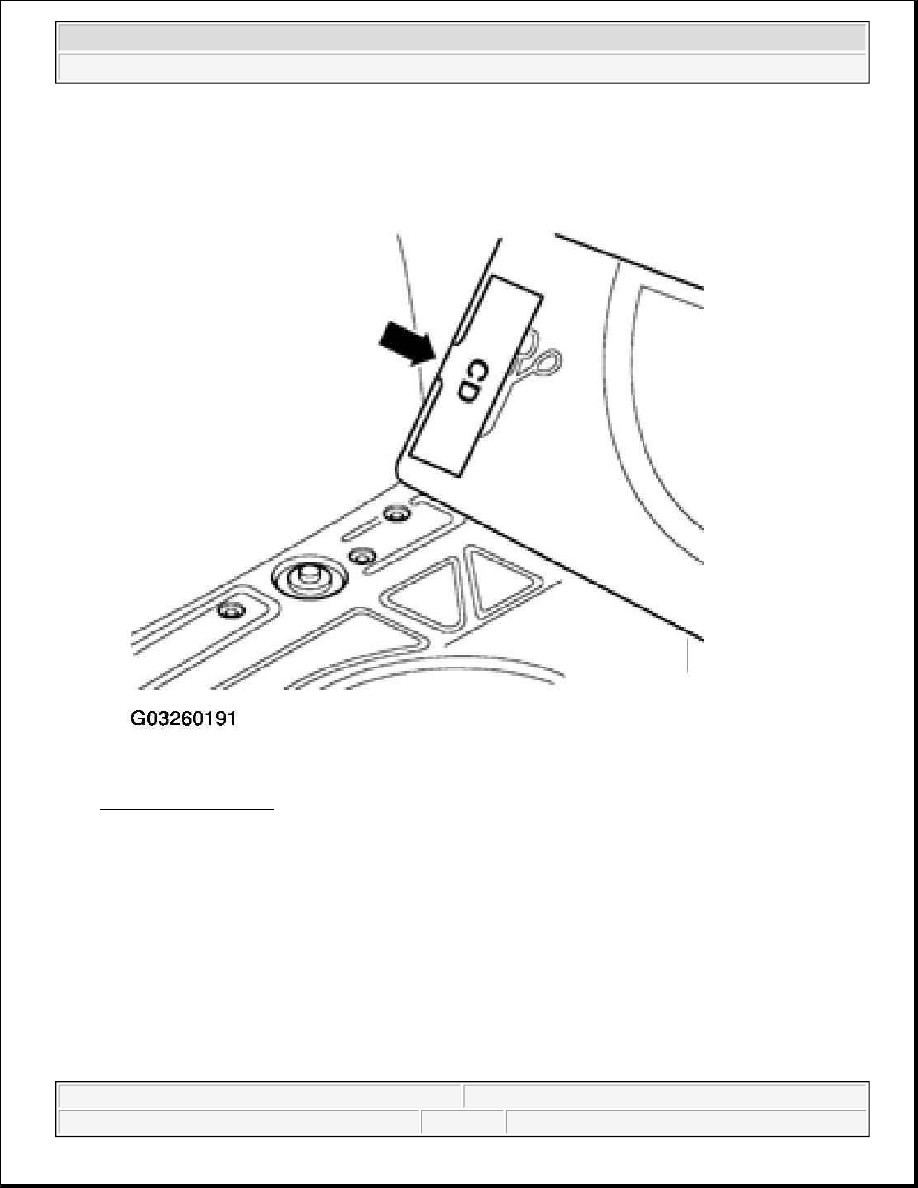

Fig. 66: Cuting Carpet
Courtesy of VOLKSWAGEN UNITED STATES, INC.

z

Refit luggage compartment carpet (note area removed).



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Radio, Telephone, Navigation, Trip Computer - New Beetle

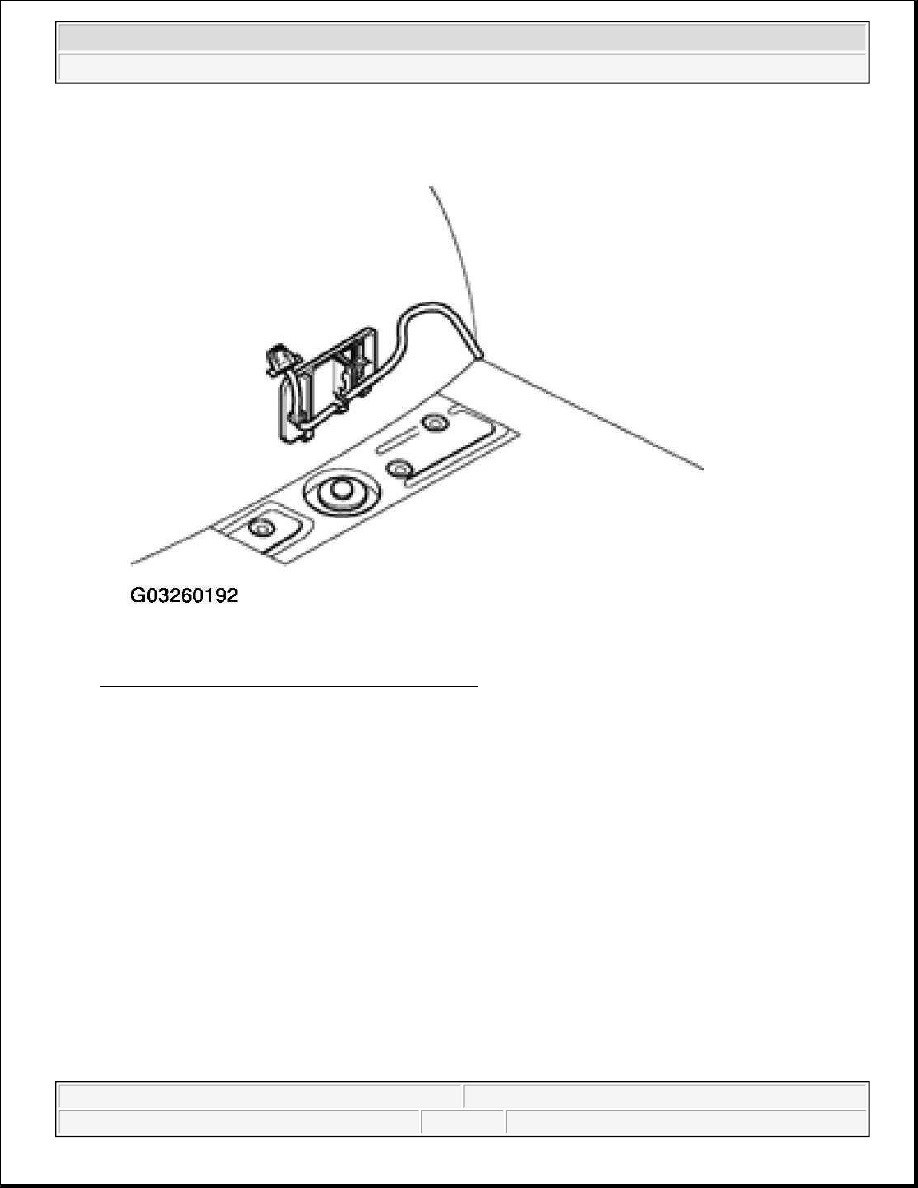

Fig. 67: Installing Luggage Compartment Carpet
Courtesy of VOLKSWAGEN UNITED STATES, INC.

z

Mount CD changer bracket -1- to floor using hex screws -2-.

z

Tightening torque: 4.5 N.m (39 in lb)



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Radio, Telephone, Navigation, Trip Computer - New Beetle
