Courtesy of VOLKSWAGEN UNITED STATES, INC.

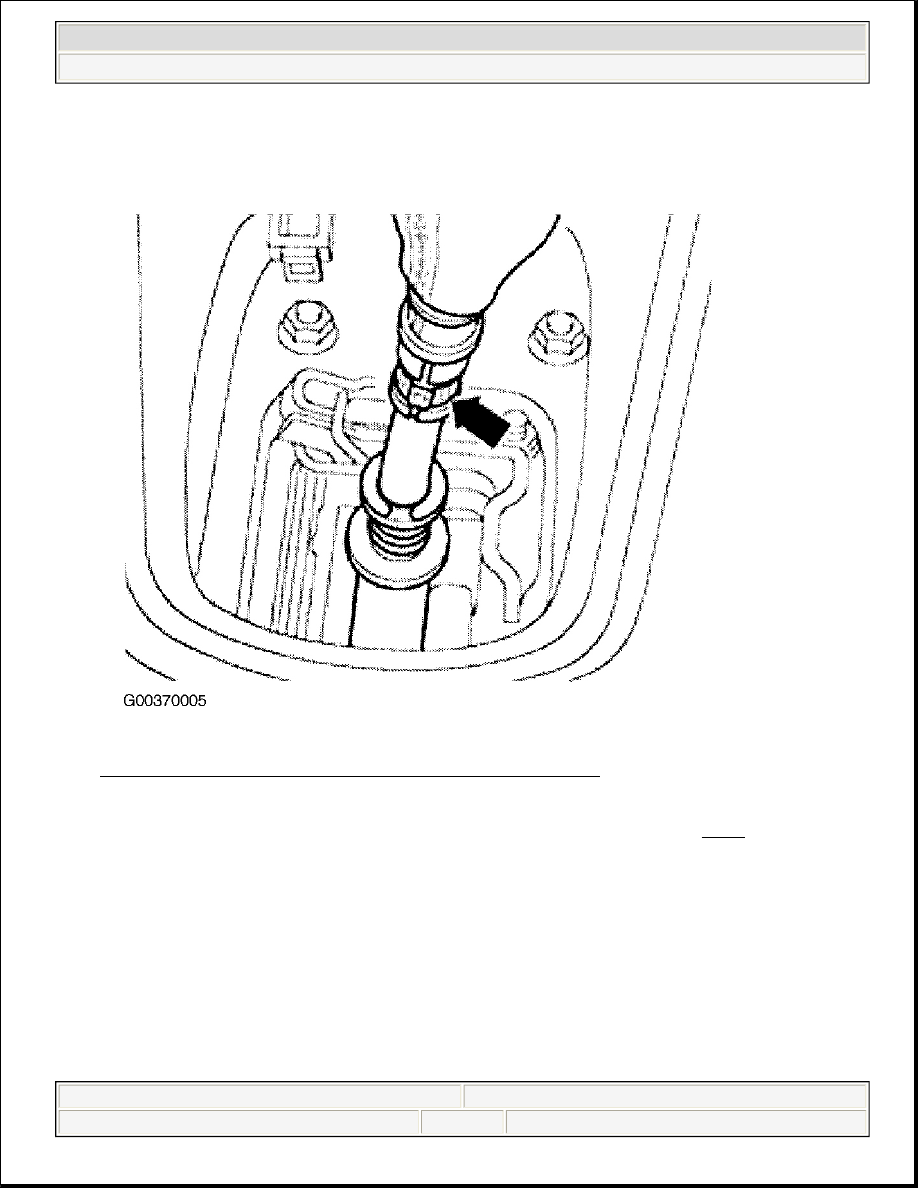

Fig. 5: Locating Gear Shift Clip (Vehicles Built Up To May 1999)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

2. Remove intake hose (1), connector (2) and hose (3) from mass air flow sensor. See Fig. 6 . Remove bolts

(4 and 5) securing air cleaner housing. Remove complete air cleaner housing.



2003 Volkswagen New Beetle GLS

1998-04 MANUAL TRANSMISSIONS Servicing - New Beetle (5-Speed, 02J)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 9:09:06 AM

Page 6

© 2004 Mitchell Repair Information Company, LLC.

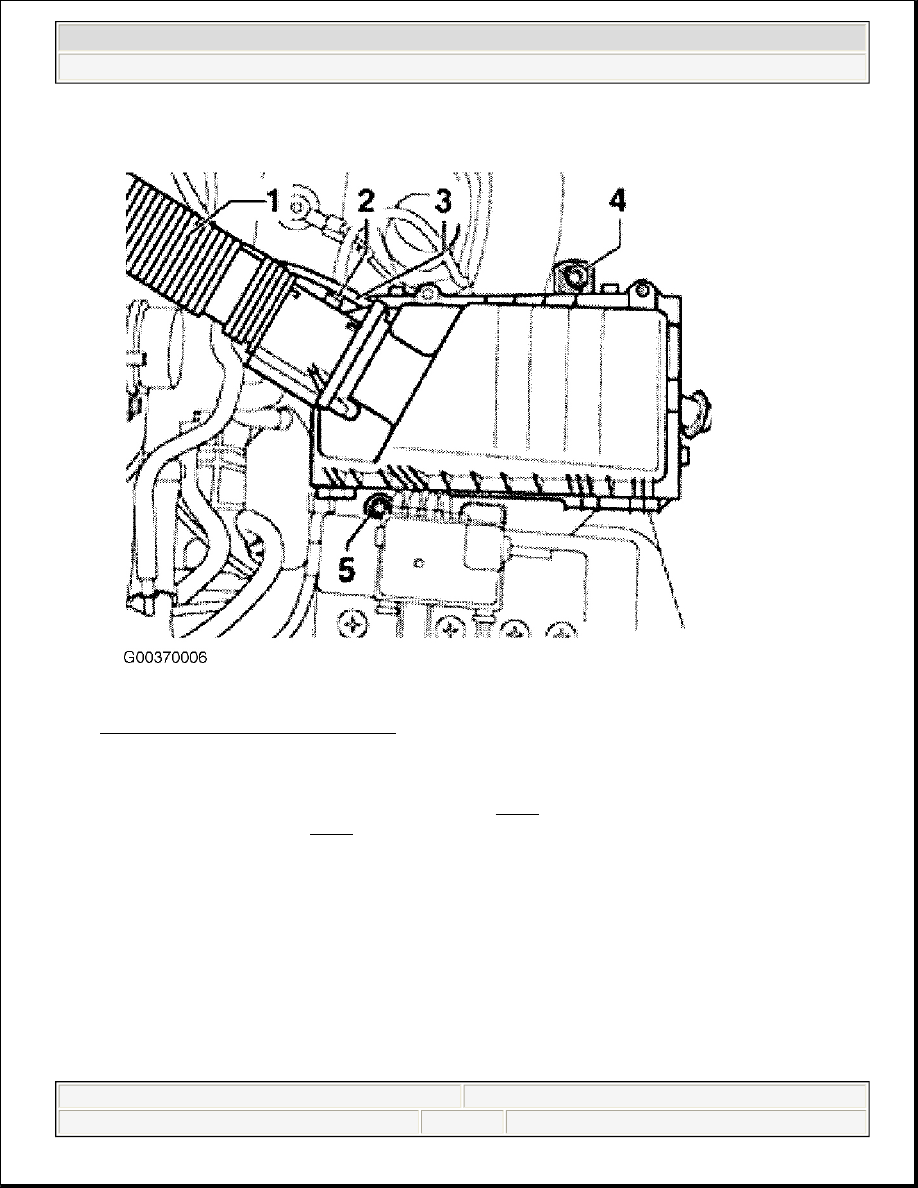

Fig. 6: Removing Air Cleaner Housing
Courtesy of VOLKSWAGEN UNITED STATES, INC.

3. Remove balance weight. Loosen bolt (A) and nut (B), until gear selector cable and actuating arm/gate

selector cable are free to move in elongated holes. See Fig. 7 . Loosen bolt (C), pull off foam seal in area
of bolt (C), if necessary. See Fig. 8 . Insert gear lever jig (3422). Swing jig securing hook under mounting
plate, and tighten nut (D). Press gear lever into left-hand detent of sliding piece.



2003 Volkswagen New Beetle GLS

1998-04 MANUAL TRANSMISSIONS Servicing - New Beetle (5-Speed, 02J)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 9:09:06 AM

Page 7

© 2004 Mitchell Repair Information Company, LLC.

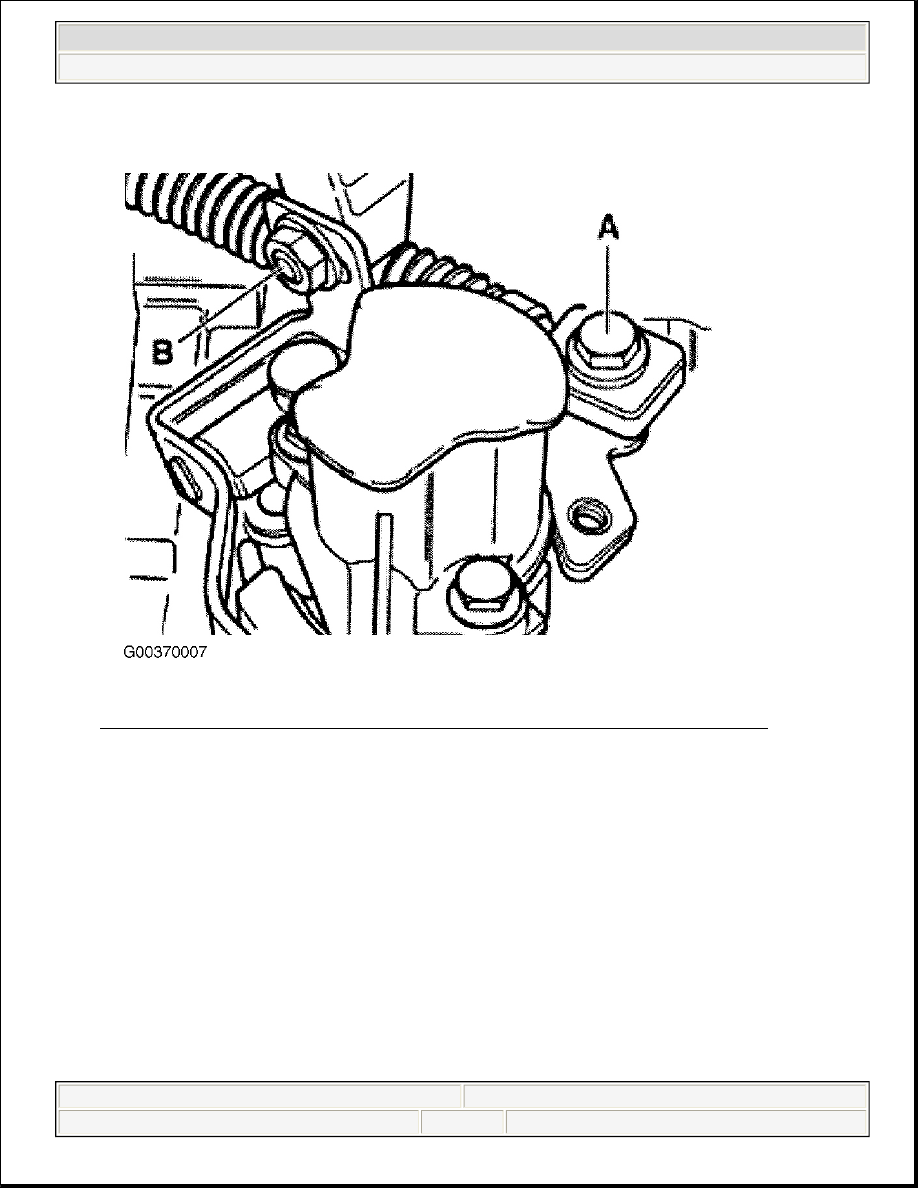

Fig. 7: Loosening Actuating Arm/Gate Selector Cable (Vehicles Built Up To May 1999)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-04 MANUAL TRANSMISSIONS Servicing - New Beetle (5-Speed, 02J)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 9:09:06 AM

Page 8

© 2004 Mitchell Repair Information Company, LLC.

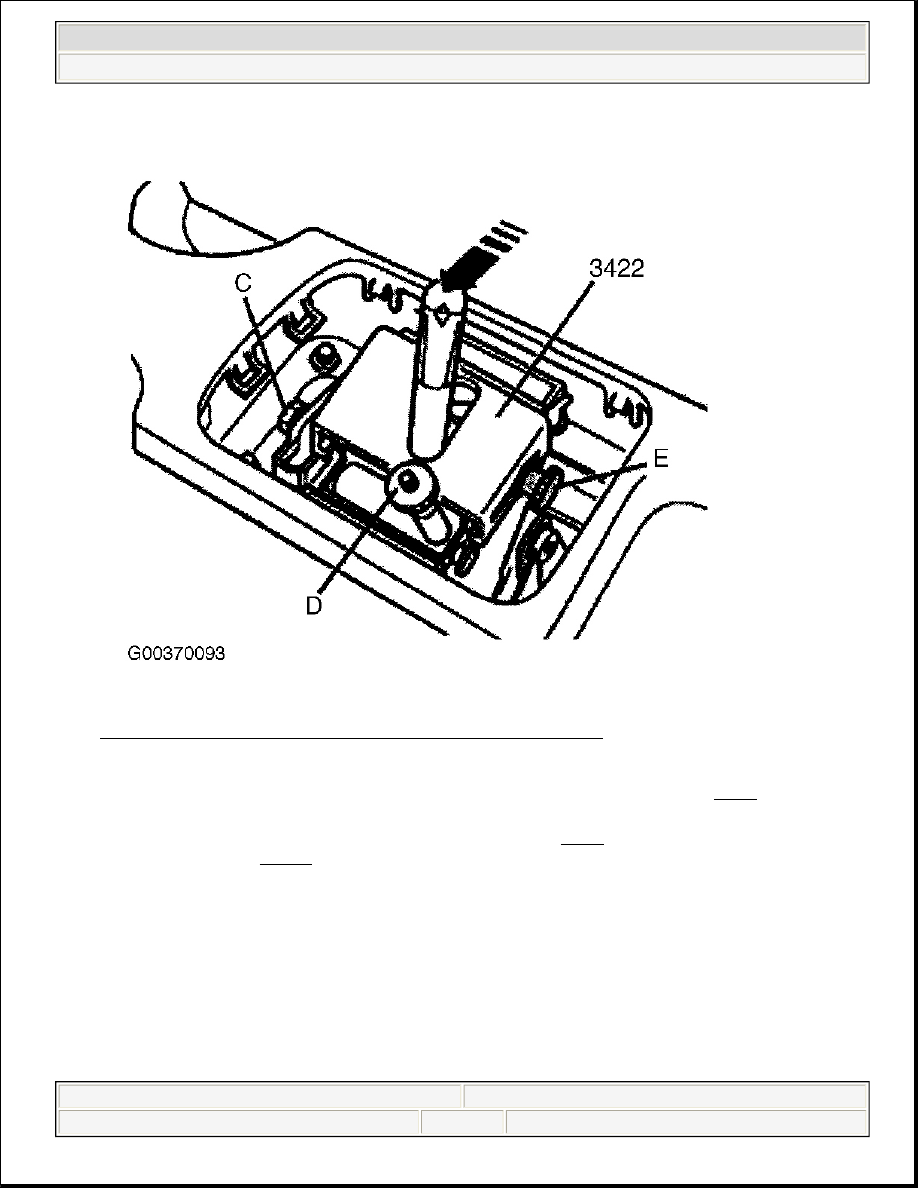

Fig. 8: Installing Gear Lever Jig (Vehicles Built Up To May 1999)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

4. Press gear lever together with sliding piece to left onto stop (direction of arrow). See Fig. 8 . Tighten

sliding piece with bolt (E).

5. Press gear lever into right-hand detent (direction of arrow). See Fig. 9 . Tighten bolt (C). Insert wedge

and pin (3192/1). See Fig. 10 .



2003 Volkswagen New Beetle GLS

1998-04 MANUAL TRANSMISSIONS Servicing - New Beetle (5-Speed, 02J)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 9:09:06 AM

Page 9

© 2004 Mitchell Repair Information Company, LLC.
