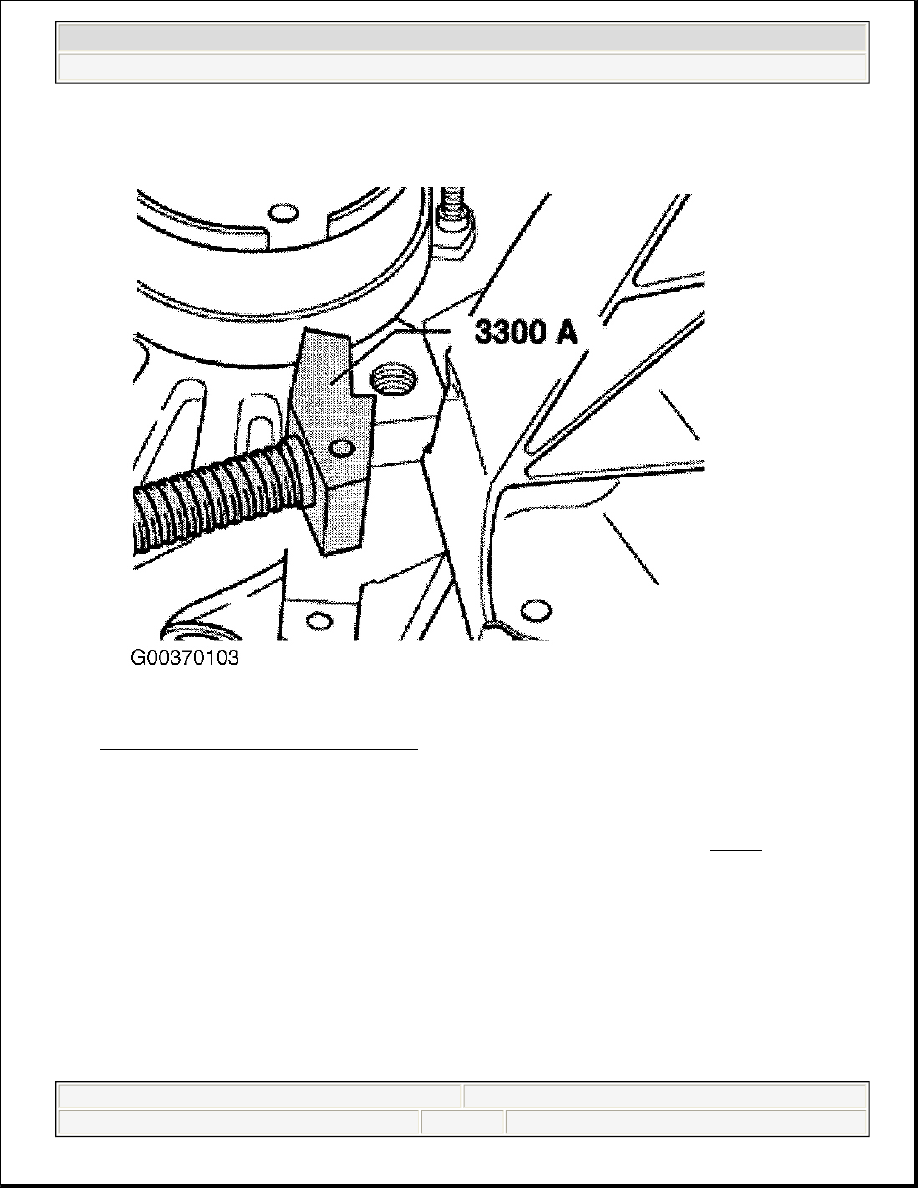

Fig. 66: Installing Support (3300A - 1.8L)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

20. On all models, carefully press engine and transmission forward. DO NOT damage power steering line

when moving engine and transmission assembly. Assemble transmission jack with transmission support
(3282), adjustment plate (3282/8) for "02A" transmission and support elements. See Fig. 67 . Bolt on
support elements (A) as shown. Note arrow (B) indicates front of vehicle. Place adjustment plate (3282/8)
on transmission support (3282). Adjustment plate only installs in one direction.



2003 Volkswagen New Beetle GLS

1998-2004 CLUTCHES New Beetle (5-Speed, 02J)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 9:04:04 AM

Page 73

© 2004 Mitchell Repair Information Company, LLC.

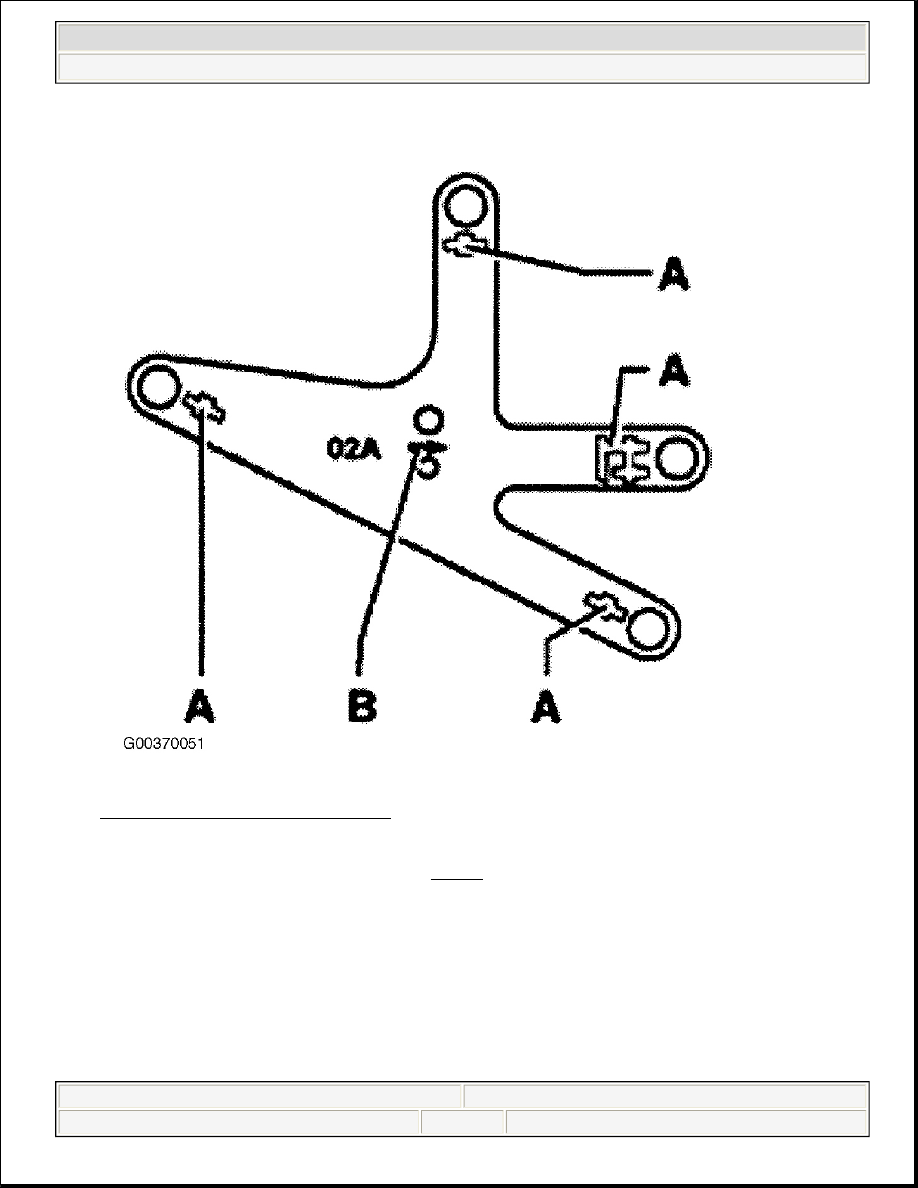

Fig. 67: Identifying Support Elements
Courtesy of VOLKSWAGEN UNITED STATES, INC.

21. Position transmission jack under vehicle. See Fig. 68 . Align adjustment plate parallel to transmission and

lock safety supports on transmission. Remove lower engine/transmission securing bolts.



2003 Volkswagen New Beetle GLS

1998-2004 CLUTCHES New Beetle (5-Speed, 02J)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 9:04:04 AM

Page 74

© 2004 Mitchell Repair Information Company, LLC.

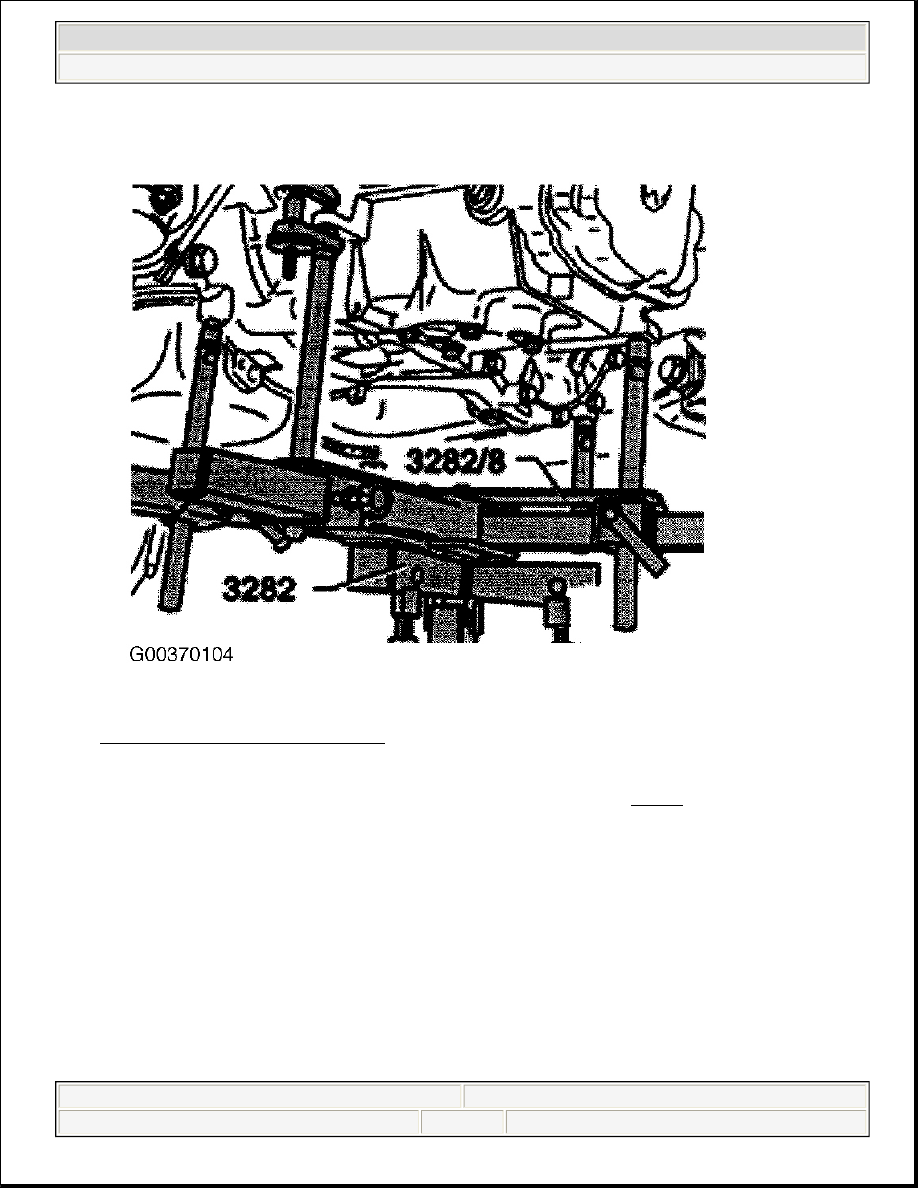

Fig. 68: Installing Transmission Jack
Courtesy of VOLKSWAGEN UNITED STATES, INC.

22. Press transmission off dowels, and carefully swing toward subframe. See Fig. 69 .



2003 Volkswagen New Beetle GLS

1998-2004 CLUTCHES New Beetle (5-Speed, 02J)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 9:04:04 AM

Page 75

© 2004 Mitchell Repair Information Company, LLC.

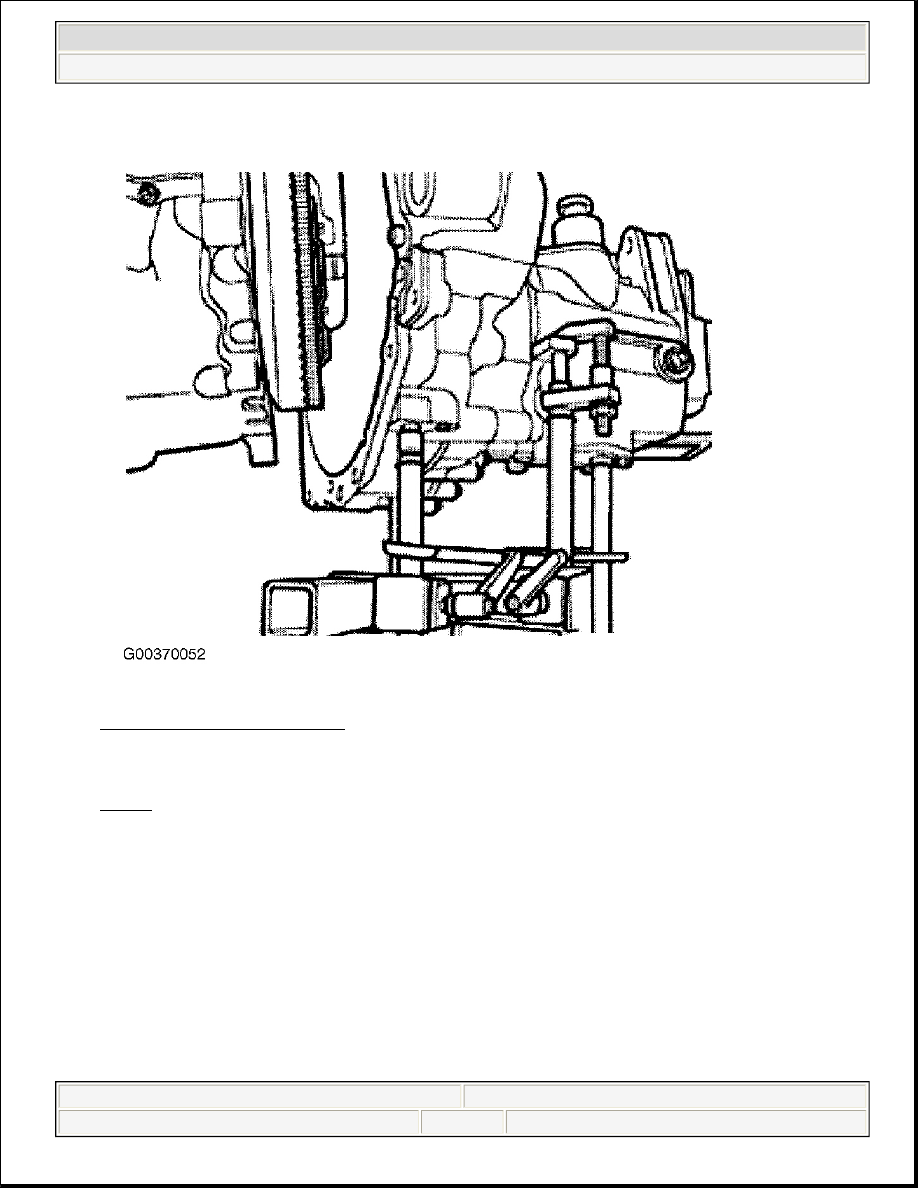

Fig. 69: Lowering Transmission
Courtesy of VOLKSWAGEN UNITED STATES, INC.

23. Lower transmission carefully, guiding right-hand flange shaft (A) in area of flywheel as illustrated. See

Fig. 70 . Guide left-hand flange shaft (B) in area of subframe. When lowering, change position of
transmission using transmission support (3282) spindles. Lower transmission, being careful not to
damage power steering line.
