Volkswagen New Beetle. Manual - part 2263





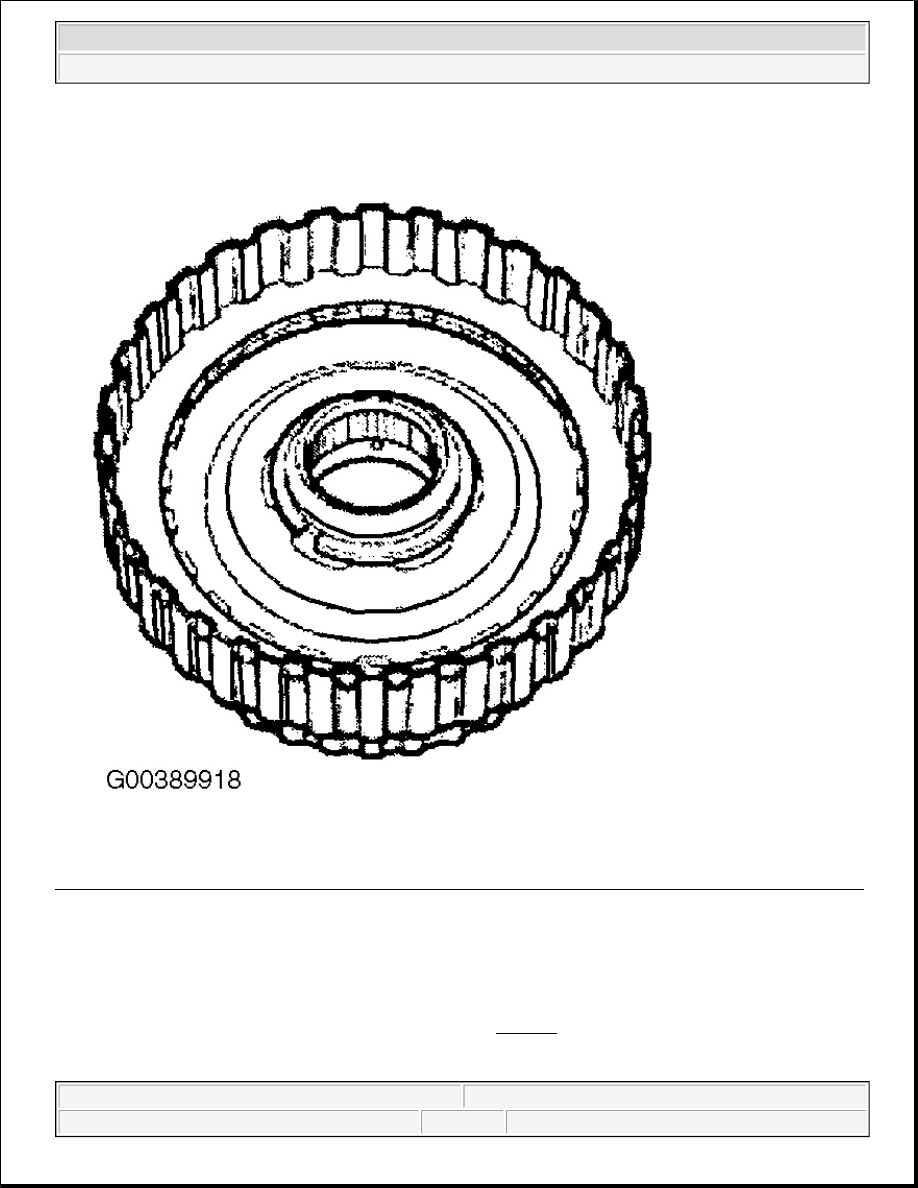

Fig. 125: Installing Corrugated Washer & Inner & Outer Plates In Clutch Housing (1st-3rd Gear Clutch)
Courtesy of VOLKSWAGEN UNITED STATES, INC.


Insert 2 mm thick outer plate.

Insert remaining inner and outer plates.

Lift inner plate carrier slightly to install circlip (arrows). See Fig. 126 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

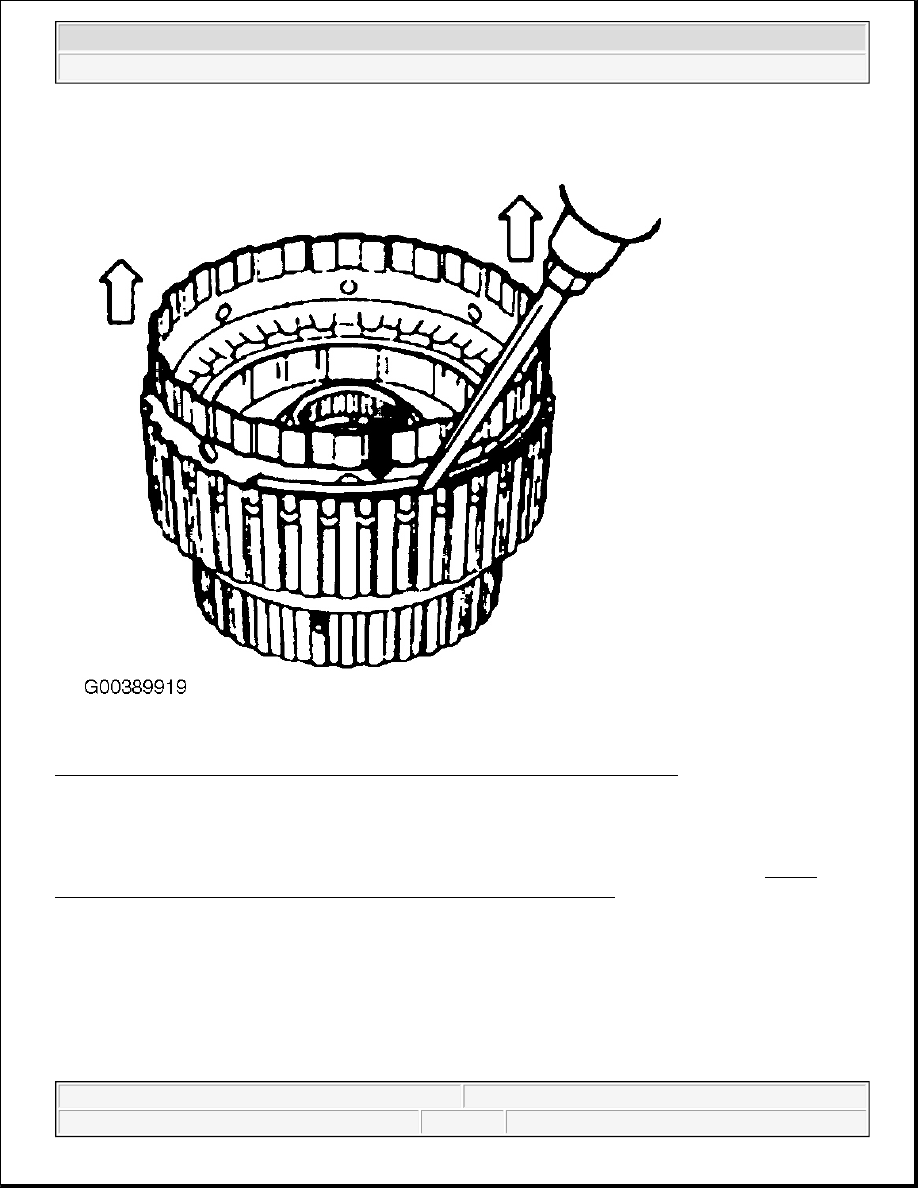

Fig. 126: Inserting Inner Plate Carrier & Installing Circlip (1st-3rd Gear Clutch)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

REVERSE GEAR CLUTCH -K2-

Number of inner and outer plates varies based on transmission code. For correct number used, see CODE
LETTERS, TRANSMISSION APPLICATION, RATIOS, EQUIPMENT
 .

Special Tools And Equipment

z

VW 401 Thrust plate

z

VW 460 Removal device

z

3267 Assembly ring



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

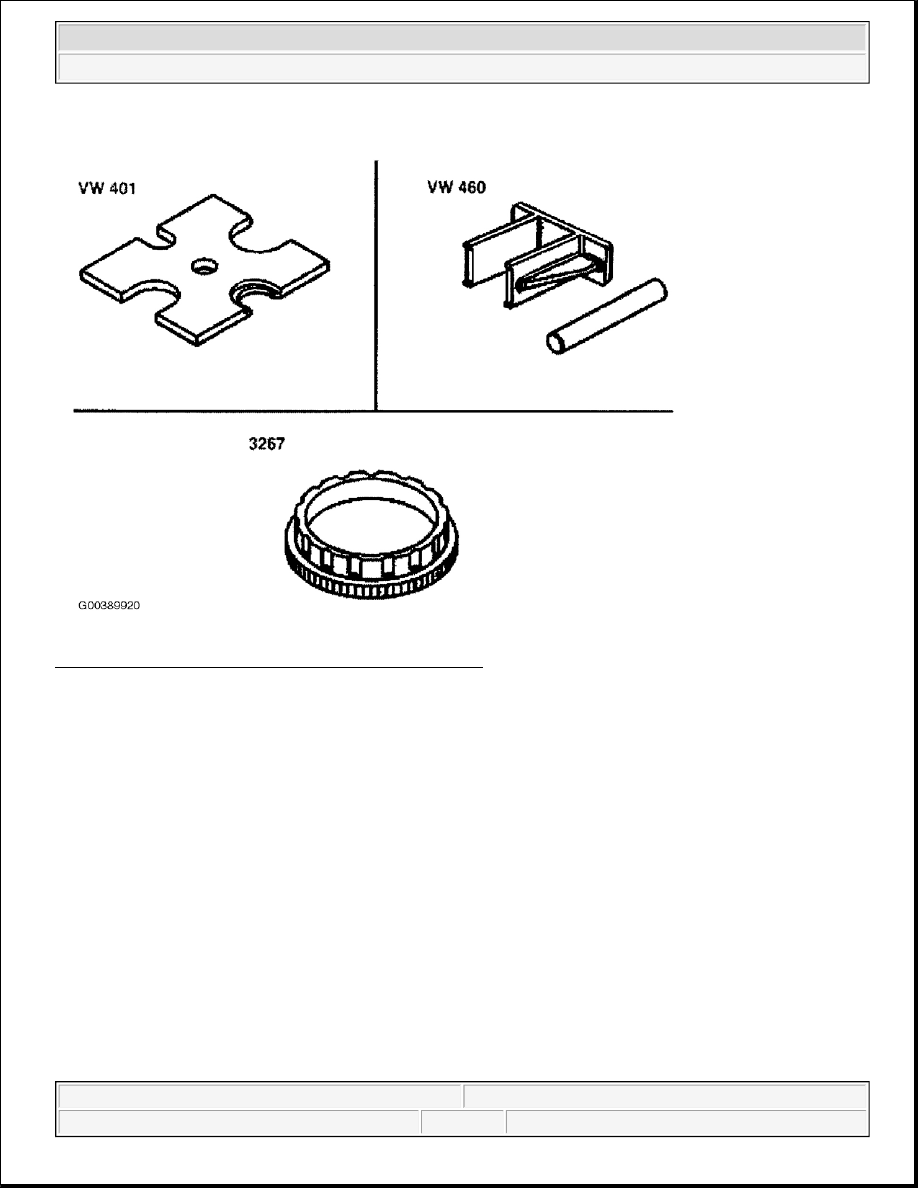

Fig. 127: Identifying Reverse Gear Clutch Special Tools
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M

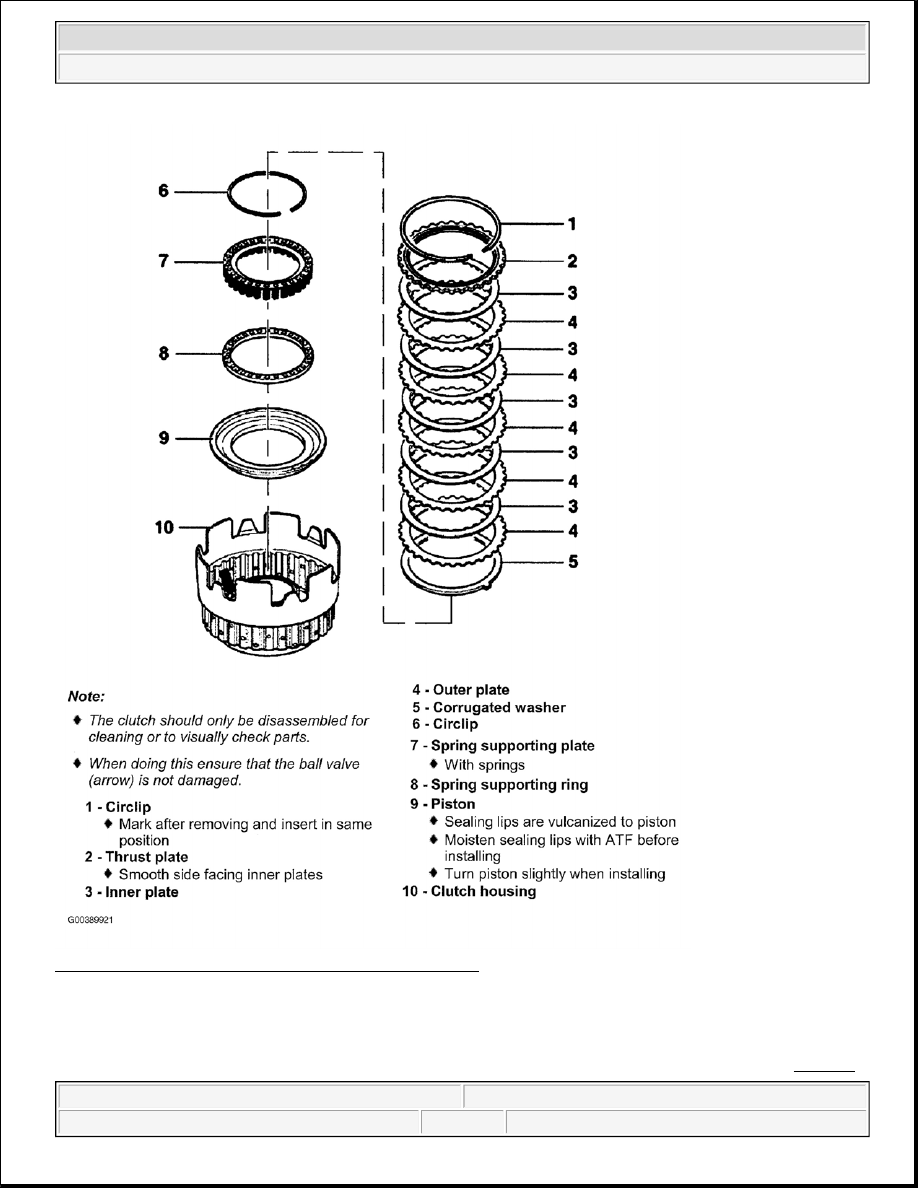

Fig. 128: Identifying Reverse Gear Clutch Components
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Disassembling And Assembling

Press spring supporting plate down with 3267 just enough to be able to remove and install circlip. See Fig. 129



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Overhaul - New Beetle, 01M
