6. Harness connector

z

Clipped into headlight housing

7. Electrical connector for high beam bulb

8. High beam bulb

z

H1 12 V, 55 Watt

z

Replacing, See HIGH BEAM BULB, REMOVING

9. Electrical connector for low beam bulb

10. Low beam bulb

z

H1 12 V, 55 Watt

z

Replacing, See HEADLIGHT BULBS, REPLACING

11. Headlight glass

z

Replace if gasket is faulty

z

Removing: unclip retainers Pos. 3



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Lights, Switches - Exterior - New Beetle





2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Lights, Switches - Exterior - New Beetle

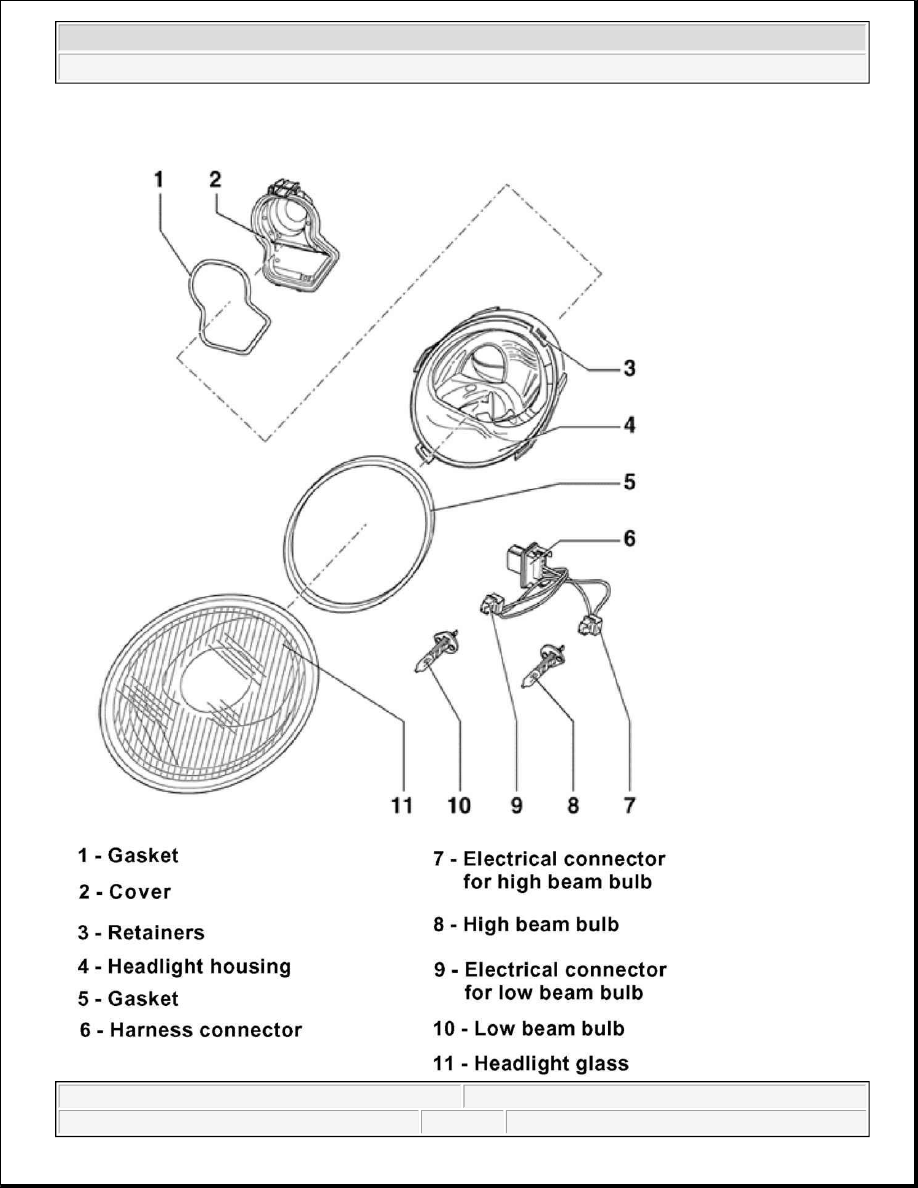

Fig. 1: Identifying Headlights Assembly Components
Courtesy of VOLKSWAGEN OF AMERICA, INC.


HEADLIGHT BULBS, REPLACING

Headlight bulbs, assembly

1. Retaining clip

2. High beam bulb

3. Electrical connector for high beam

4. Locating lugs

5. Low beam bulb

6. Electrical connector for low beam

NOTE:

The following list refers to items in Fig. 2 .



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Lights, Switches - Exterior - New Beetle

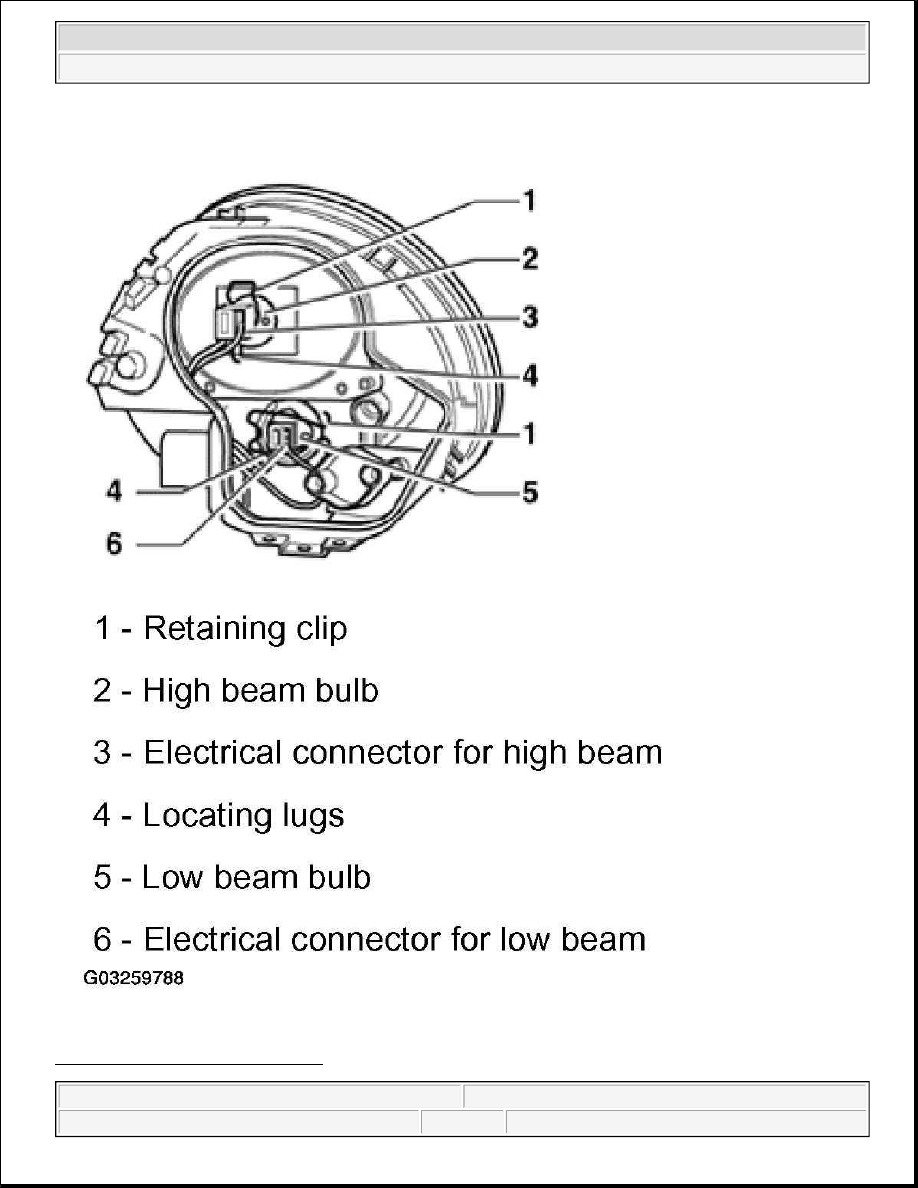

Fig. 2: Identifying Headlight Bulbs



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Lights, Switches - Exterior - New Beetle
