Volkswagen New Beetle. Manual - part 2139





7. Pull cover -1- toward center of instrument panel and out of retainers in A-pillar -arrow B-. See Fig. 29 .

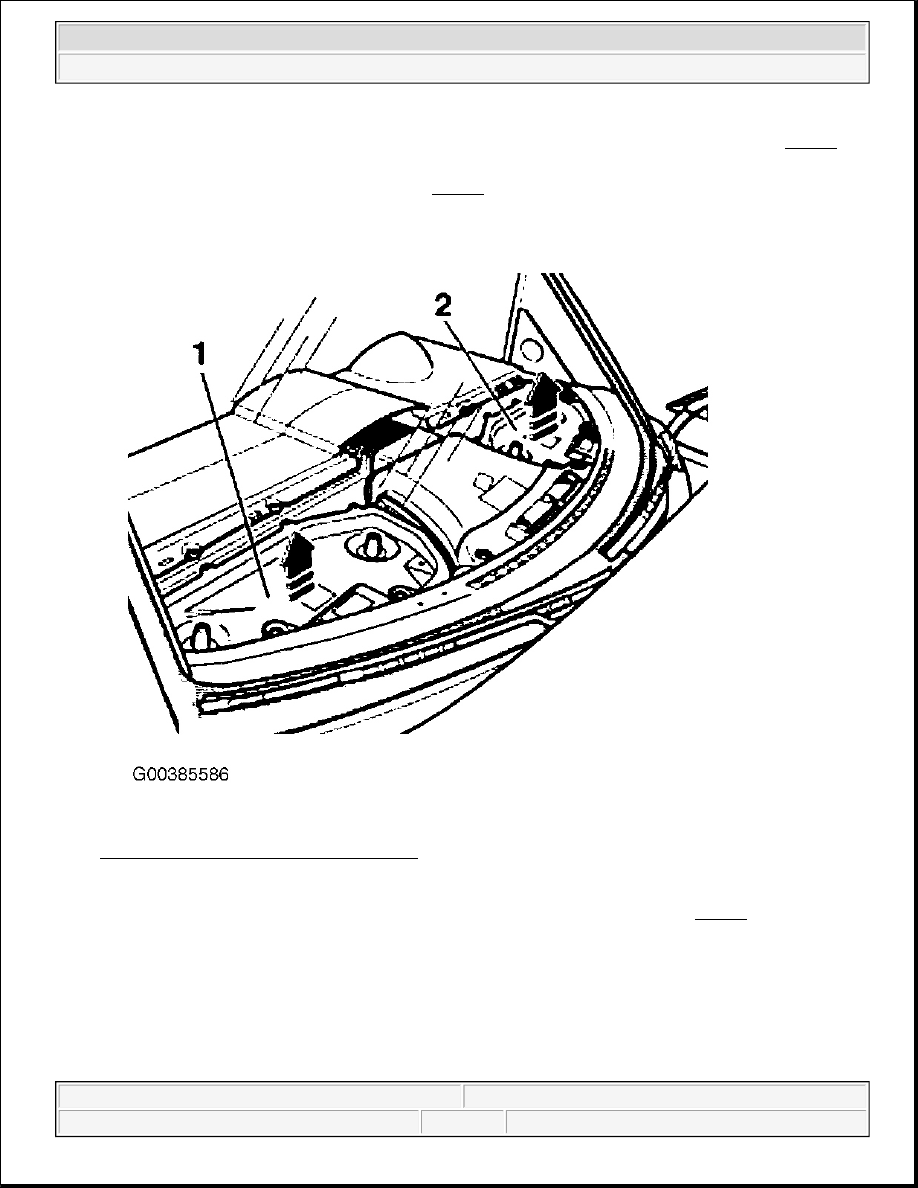

8. Remove securing screws from the right-hand sealing part -1- or the left-hand sealing part -2- and take

sealing part off plenum chamber upward. See Fig. 30 .

Fig. 30: Removing Plenum Chamber Seal
Courtesy of VOLKSWAGEN UNITED STATES, INC.

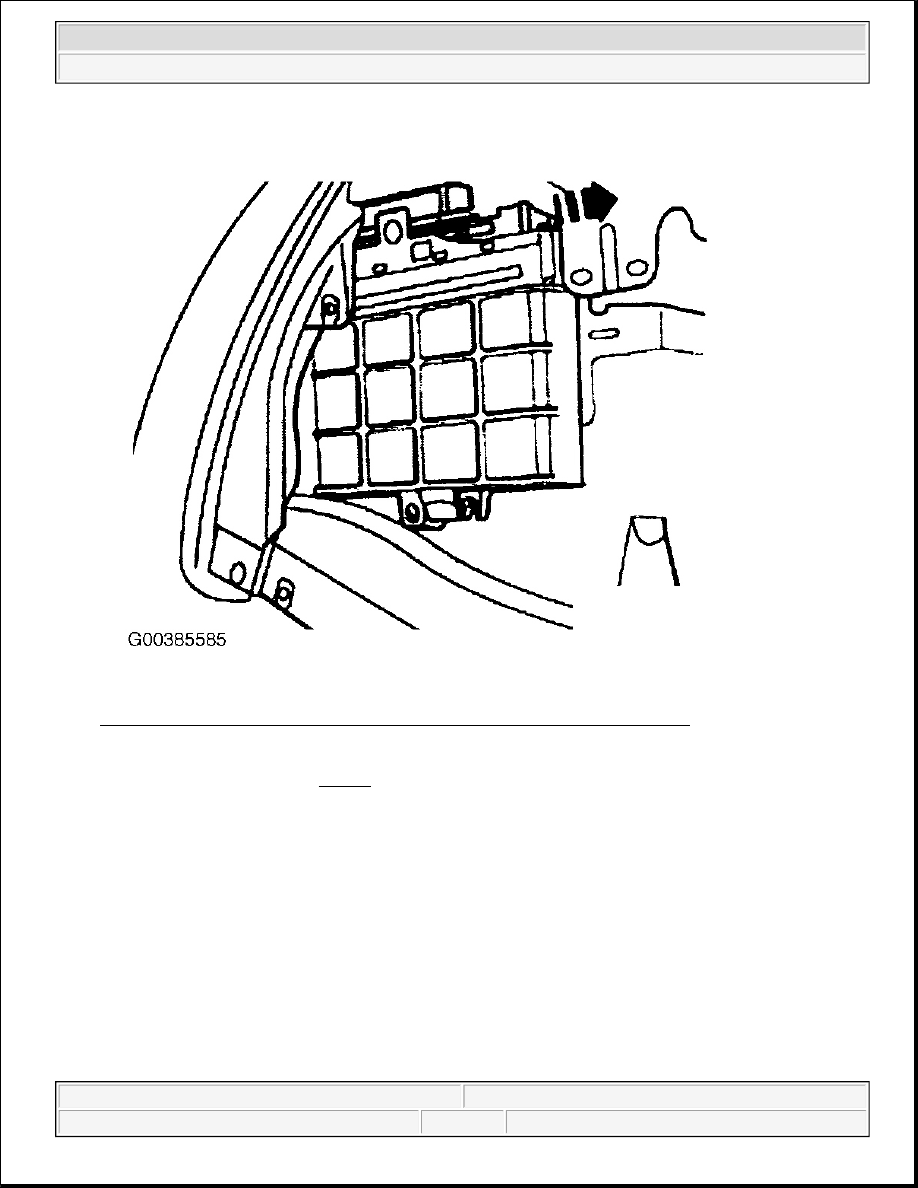

9. Disconnect multi-pin connector, then remove connector from control module. See Fig. 31



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M



Fig. 31: Removing Multi-Pin Connector From Transmission Control Module
Courtesy of VOLKSWAGEN UNITED STATES, INC.

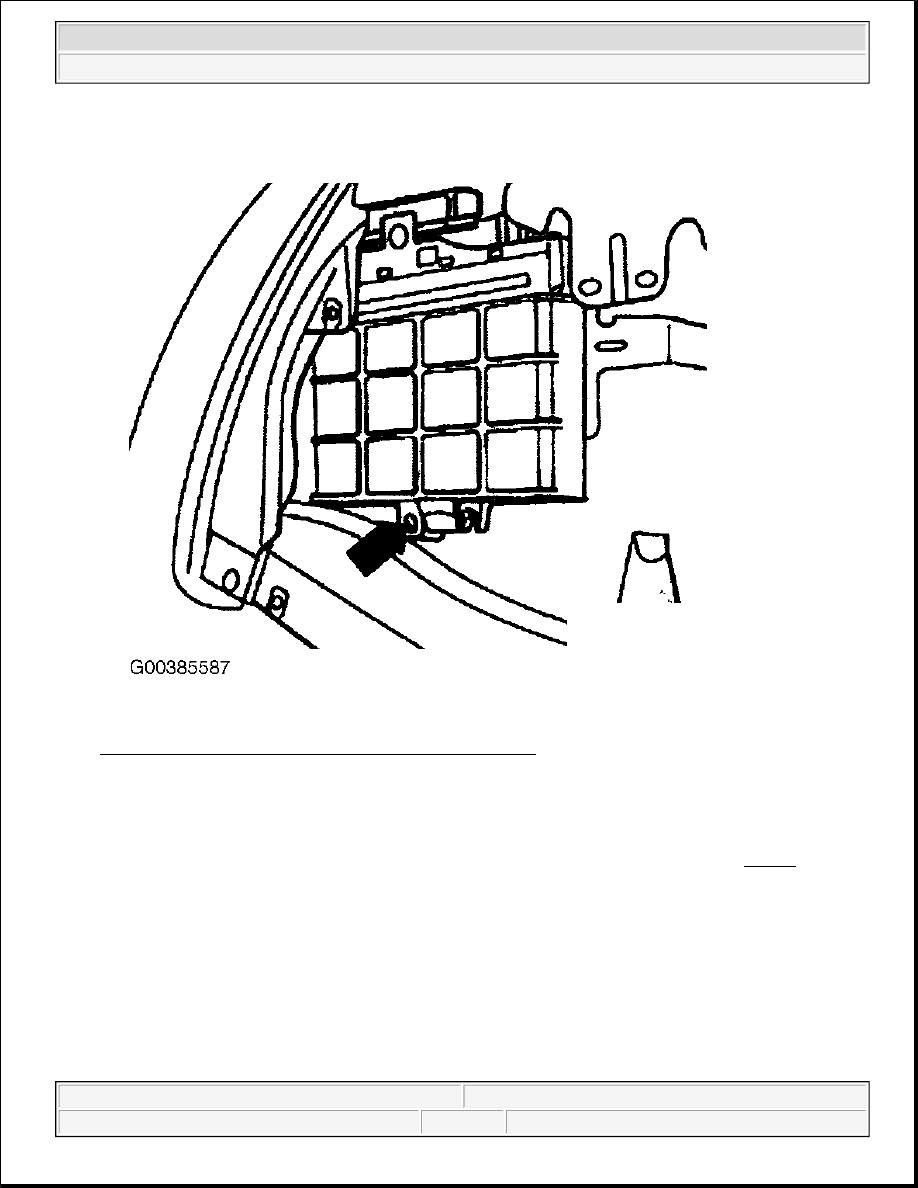

10. Remove screws (arrows). See Fig. 32



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M



Fig. 32: Removing Transmission Control Module Screws
Courtesy of VOLKSWAGEN UNITED STATES, INC.

11. Remove control module.

12. Install the TCM in the reverse order of removal and note the following:

z

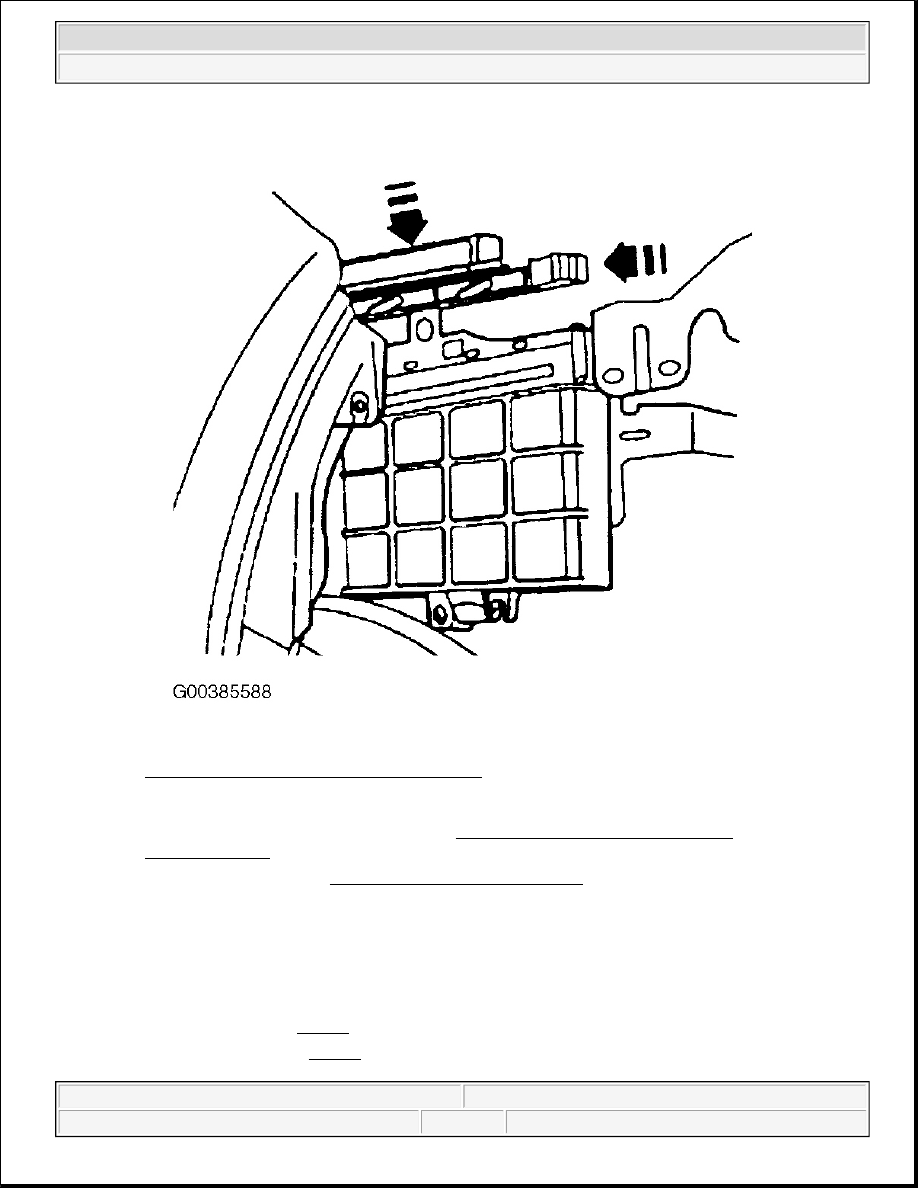

Locate multi-pin connector on TCM -J217- pins (arrows) then lock connector. See Fig. 33



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M



Fig. 33: Locking TCM Multi-Pin Connector
Courtesy of VOLKSWAGEN UNITED STATES, INC.

z

Perform On Board Diagnostic (OBD). See ON BOARD DIAGNOSTIC (OBD),
CONDUCTING
 .

z

Initiate basic setting. See BASIC SETTING, INITIATING under ON BOARD DIAGNOSTIC
(OBD), CONDUCTING.

ON BOARD DIAGNOSTIC (OBD), CONDUCTING

SPECIAL TOOLS, TESTERS & AUXILIARY ITEMS

z

VAG 1551 Scan Tool. See Fig. 12 .

z

VAG 1551/3A Adapter. See Fig. 12 .



2003 Volkswagen New Beetle GLS

1998-2004 AUTOMATIC TRANSMISSIONS Diagnosis - 01M
