Volkswagen New Beetle. Manual - part 211





32-pin connector -1-, blue

z

Basic functions

z

Connector assignments, See 32-pin Multi-connector, Blue

32-pin connector -2-, green

z

Expanded functions

z

Connector assignments, See 32-pin Connector, Green

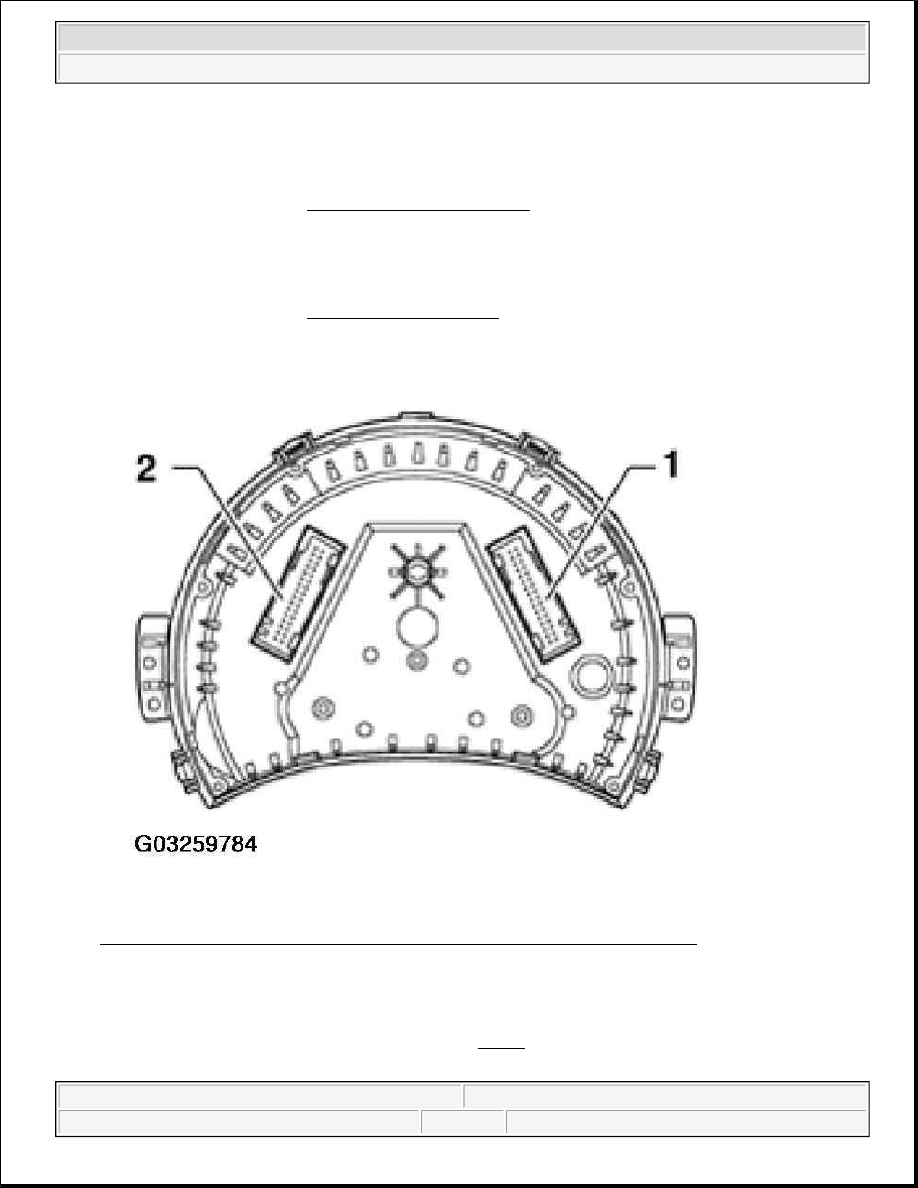

Fig. 8: Identifying Multi-Pin Connectors On Instrument Cluster (From 06.99)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

32-pin multi-connector, blue

NOTE:

The following list refers to items in Fig. 9 .



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Instruments - New Beetle



1. Terminal 15 - positive (ignition on)

2. Indicator lamp for turn signal, right

3. Output signal 1 from electronic speedometer

4. Open

5. Fuel gauge

6. Airbag Malfunction Indicator Lamp (MIL)

7. Terminal 31 - sensor/sender Ground (GND)

8. Engine Coolant Temperature (ECT) gauge

9. Terminal 31 - Ground (GND)

10. Oil pressure warning lamp

11. Open

12. Terminal 61 - warning lamp for Generator (GEN),

13. Open

14. Open

15. Open

16. Warning lamp for rear hatch/trunk lid open

17. Terminal 56a - indicator lamp for high beam headlight

18. Indicator lamp for turn signal, left

19. Open

20. Terminal 58b - instrument cluster illumination

21. Driver's door open warning buzzer

22. Warning lamp for low Engine Coolant Level (ECL)

23. Terminal 30 - positive (B+)

24. Terminal 31 - Ground (GND)

25. Data Link Connector (DLC) K-wire

26. Parking lights, right (signal for "lights on" warning buzzer)

27. Parking lights, left, (signal for "lights on" warning buzzer)

28. Input signal - Speedometer Vehicle Speed Sensor (VSS)

29. Brake fluid level warning lamp

30. Terminal 86s - Ignition key warning buzzer

31. Seat belt warning lamp/buzzer

32. Open



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Instruments - New Beetle



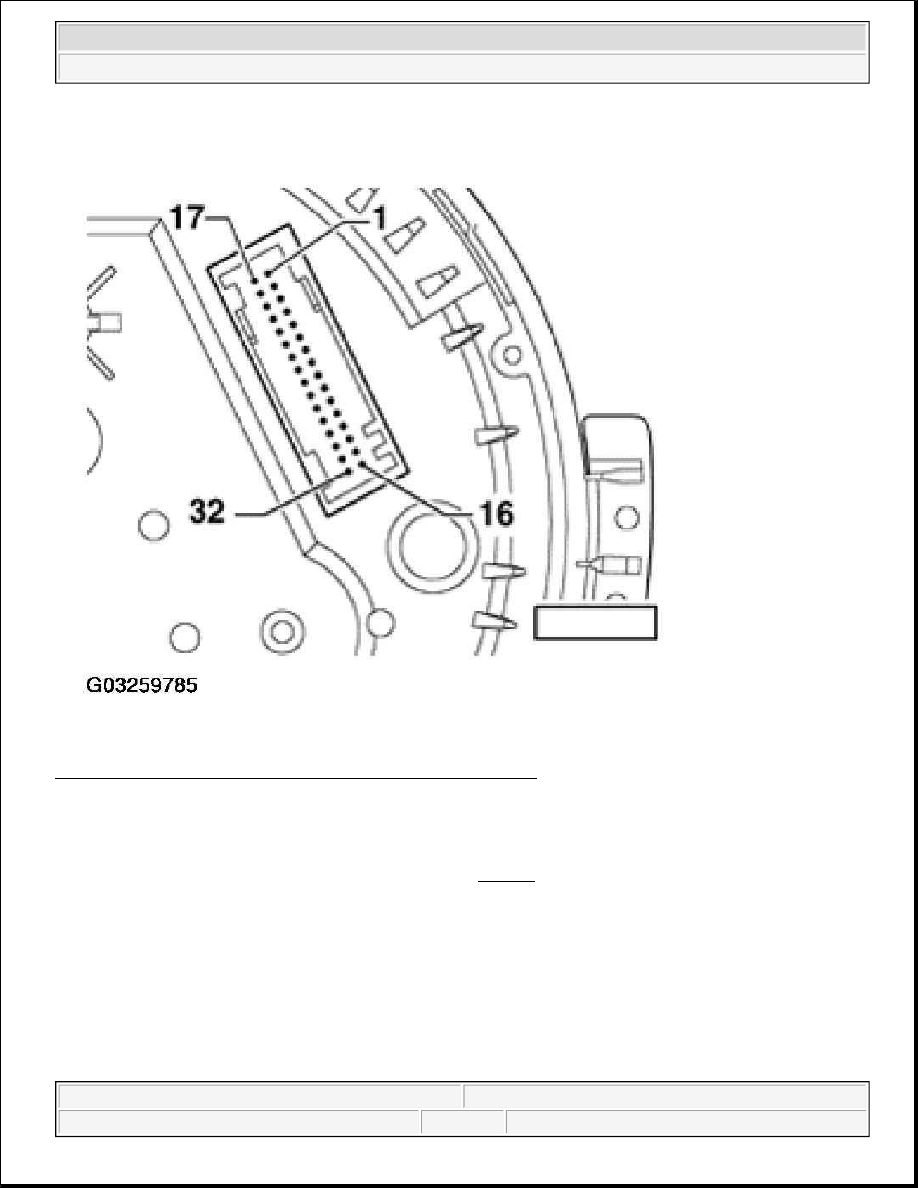

Fig. 9: Identifying 32-Pin Multi-Connector - Blue (From 06.99)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

32-pin connector, green

1. Open

2. Reading coil for immobilizer

3. Open

4. Open

5. W-wire

6. Rear spoiler

7. Brake pad wear indicator

NOTE:

The following list refers to items in Fig. 10 .



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Instruments - New Beetle



8. Open

9. Open

10. Low fuel level warning

11. Signal for vehicle stationary

12. Open

13. Warning lamp for dual circuit brake system and handbrake

14. Open

15. Open

16. Open

17. Reading coil for immobilizer

18. Open

19. Interface - CAN Data Hi-Bus

20. Interface - CAN Data Lo-Bus

21. Open

22. Open

23. Open

24. Open

25. Open

26. Open

27. Interface - On Board Diagnostic (OBD) CAN Data Hi-Bus

28. Interface - On Board Diagnostic (OBD) CAN Data Lo-Bus

29. Open

30. Output signal 2 from electronic speedometer (where applicable)

31. Selector lever display (automatic transmission)

32. Open



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Instruments - New Beetle
