Volkswagen New Beetle. Manual - part 210





10. Oil pressure warning lamp

11. Engine Speed (RPM) signal

12. Terminal 61 - warning lamp for Generator (GEN),

13. Glow plug indicator light -K29- (Diesel only)

14. Open

15. Open

16. Warning lamp for rear hatch/trunk lid open

17. Terminal 56a - indicator lamp for high beam headlight

18. Indicator lamp for turn signal, left

19. Warning lamp for Anti-lock Brake System (ABS)

20. Terminal 58b - instrument cluster illumination

21. Driver's door open warning buzzer

22. Warning lamp for low Engine Coolant Level (ECL)

23. Terminal 30 - positive (B+)

24. Terminal 31 - Ground (GND)

25. Data Link Connector (DLC) K-wire

26. Parking lights, right (signal for "lights on" warning buzzer)

27. Parking lights, left, (signal for "lights on" warning buzzer)

28. Input signal - Speedometer Vehicle Speed Sensor (VSS)

29. Brake fluid level warning lamp

30. Terminal 86s - Ignition key warning buzzer

31. Seat belt warning lamp/buzzer

32. Malfunction Indicator Lamp (MIL)



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Instruments - New Beetle



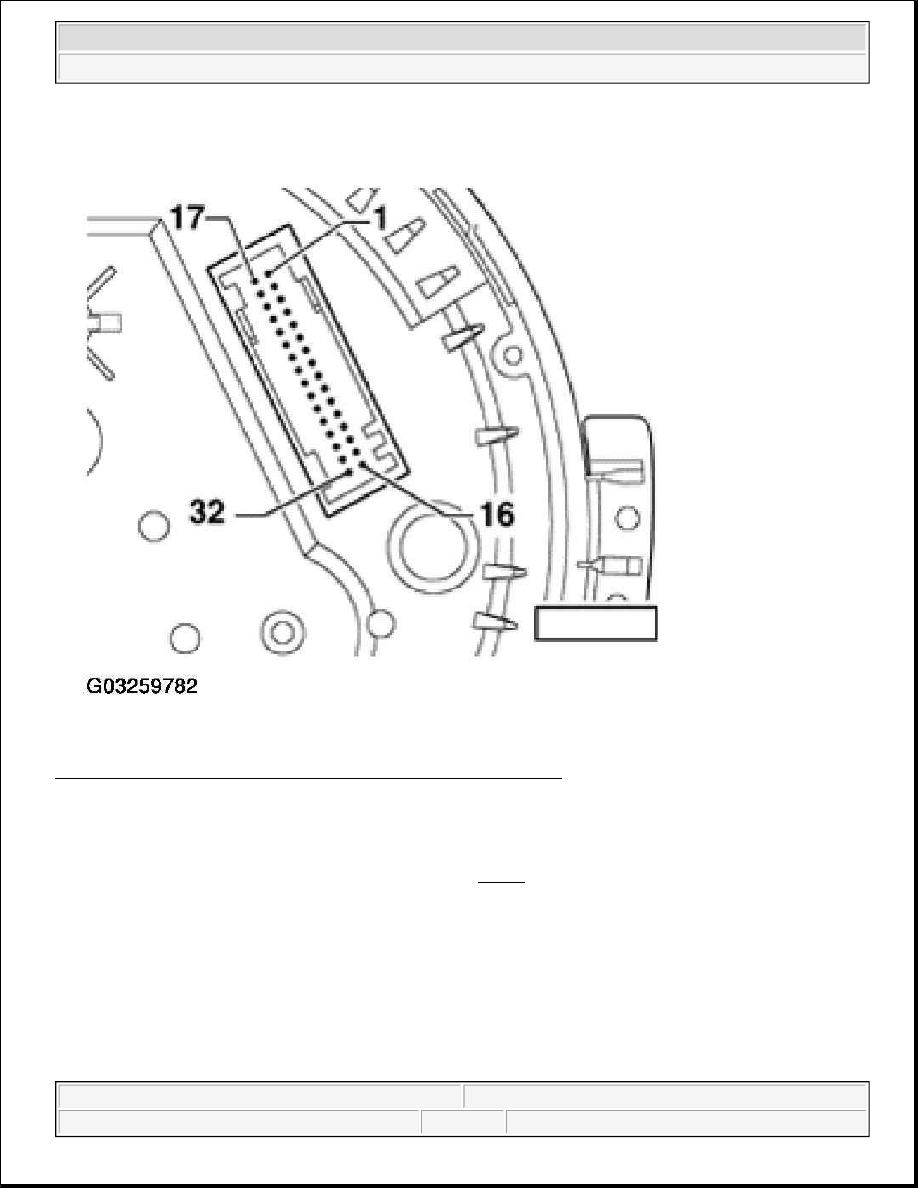

Fig. 6: Identifying 32-Pin Multi-Connector - Blue (Through 05.99)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

32-pin connector, green

1. Open

2. Reading coil for immobilizer (where applicable)

3. Open

4. Open

5. W-wire

6. Rear spoiler

7. Brake pad wear indicator (where applicable)

NOTE:

The following list refers to items in Fig. 7 .



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Instruments - New Beetle



8. Open

9. Open

10. Low fuel level warning (where applicable)

11. Signal for vehicle stationary

12. A/C clutch cut-off - Engine Coolant Temperature (ECT) signal

13. Warning lamp for dual circuit brake system and handbrake

14. ABS/EDL warning lamp

15. Electronic Power Control (EPC) warning lamp (where applicable)

16. Open

17. Reading coil for immobilizer (where applicable)

18. Open

19. Open

20. Open

21. Open

22. Open

23. Open

24. Open

25. Open

26. Open

27. Open

28. Open

29. Open

30. Output signal 2 from electronic speedometer (where applicable)

31. Selector lever display (automatic transmission)

32. Open



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Instruments - New Beetle

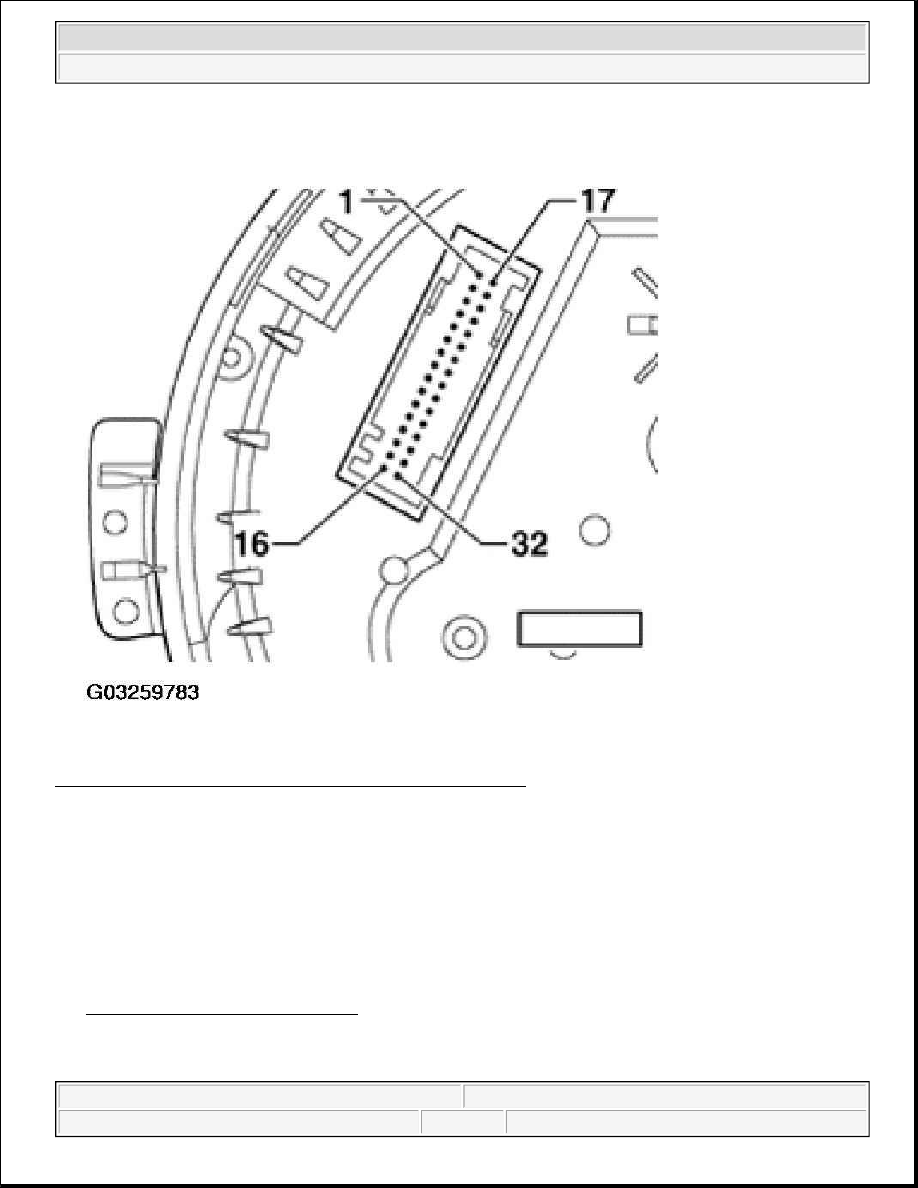

Fig. 7: Identifying 32-Pin Connector - Green (Through 05.99)
Courtesy of VOLKSWAGEN OF AMERICA, INC.

INSTRUMENT CLUSTER MULTI-PIN CONNECTOR ASSIGNMENTS FROM 06.99

See ON BOARD DIAGNOSTIC (OBD) .

Multi-pin connectors on instrument cluster

NOTE:

z

Instrument cluster must not be disassembled.

z

Troubleshooting specific systems and circuits, See SYSTEM WIRING
DIAGRAMS and Component Locations

z

Additional information



2003 Volkswagen New Beetle GLS

1998-2004 ACCESSORIES & EQUIPMENT Instruments - New Beetle
