Volkswagen New Beetle. Manual - part 1993

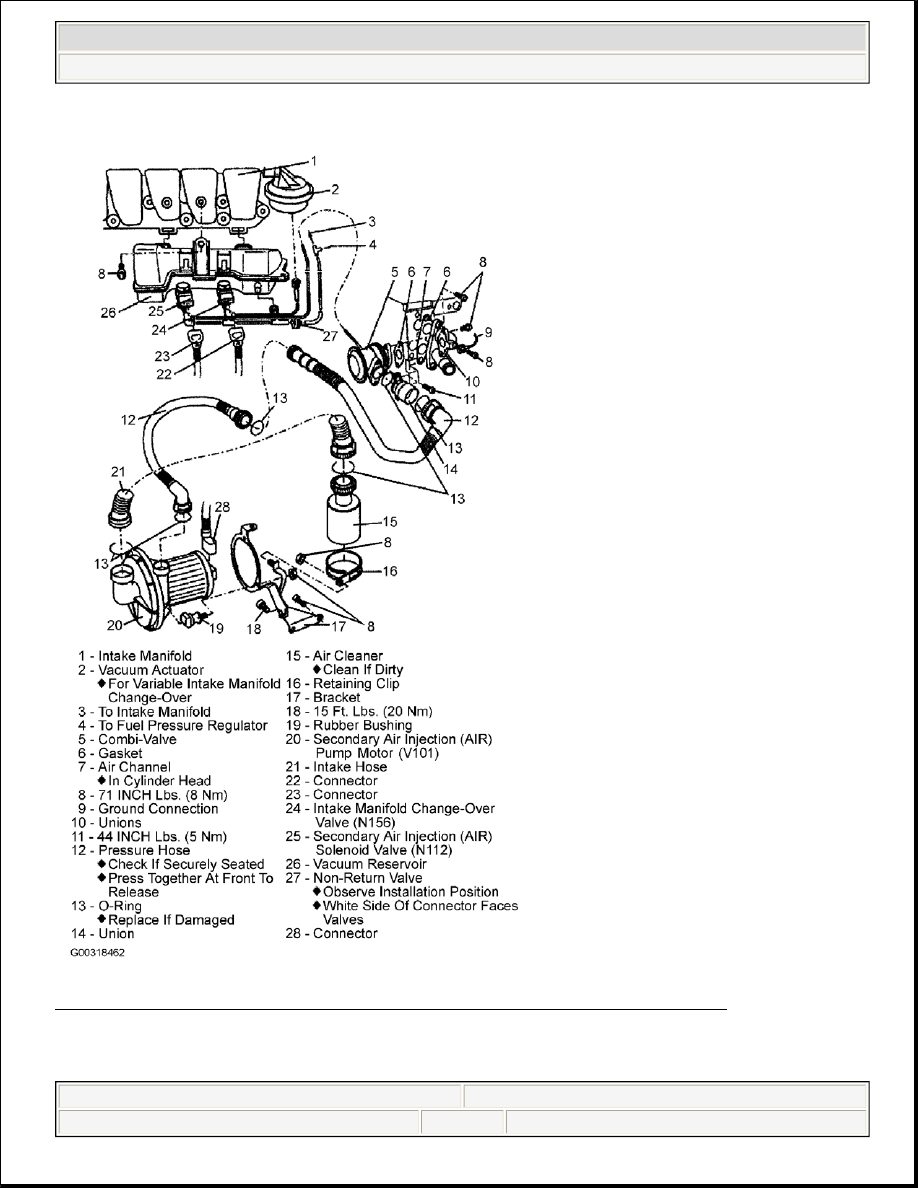

Fig. 15: Vacuum Diagram Secondary Air Injection System (GTI & Jetta: 2.8L VR6 4V)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Diesel



2003 Volkswagen New Beetle GLS

2003 ENGINE PERFORMANCE Vacuum Diagrams



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:50:54 AM

Page 16

© 2004 Mitchell Repair Information Company, LLC.

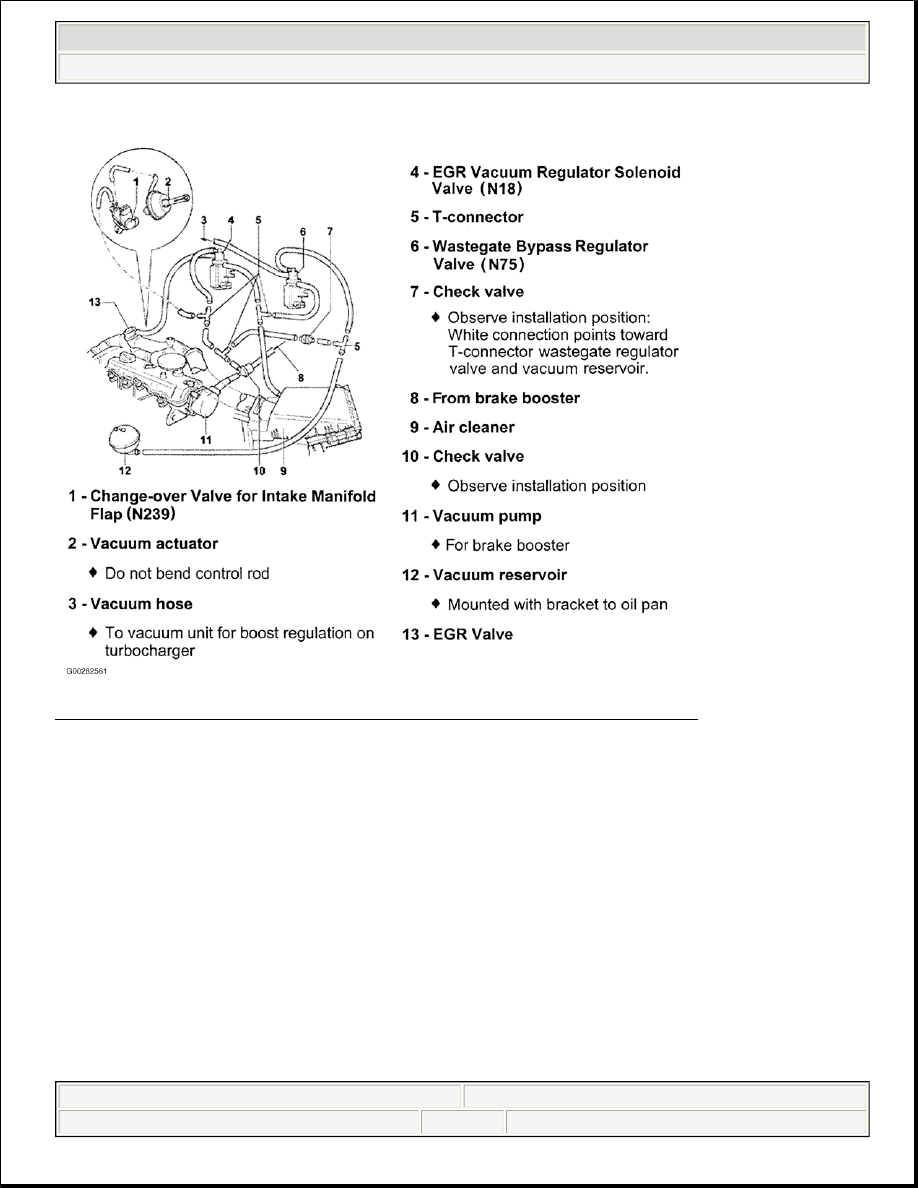

Fig. 16: Vacuum Diagram EGR & Turbo System (Beetle, Golf & Jetta: 1.9L Turbo)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

EUROVAN



2003 Volkswagen New Beetle GLS

2003 ENGINE PERFORMANCE Vacuum Diagrams



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:50:54 AM

Page 17

© 2004 Mitchell Repair Information Company, LLC.

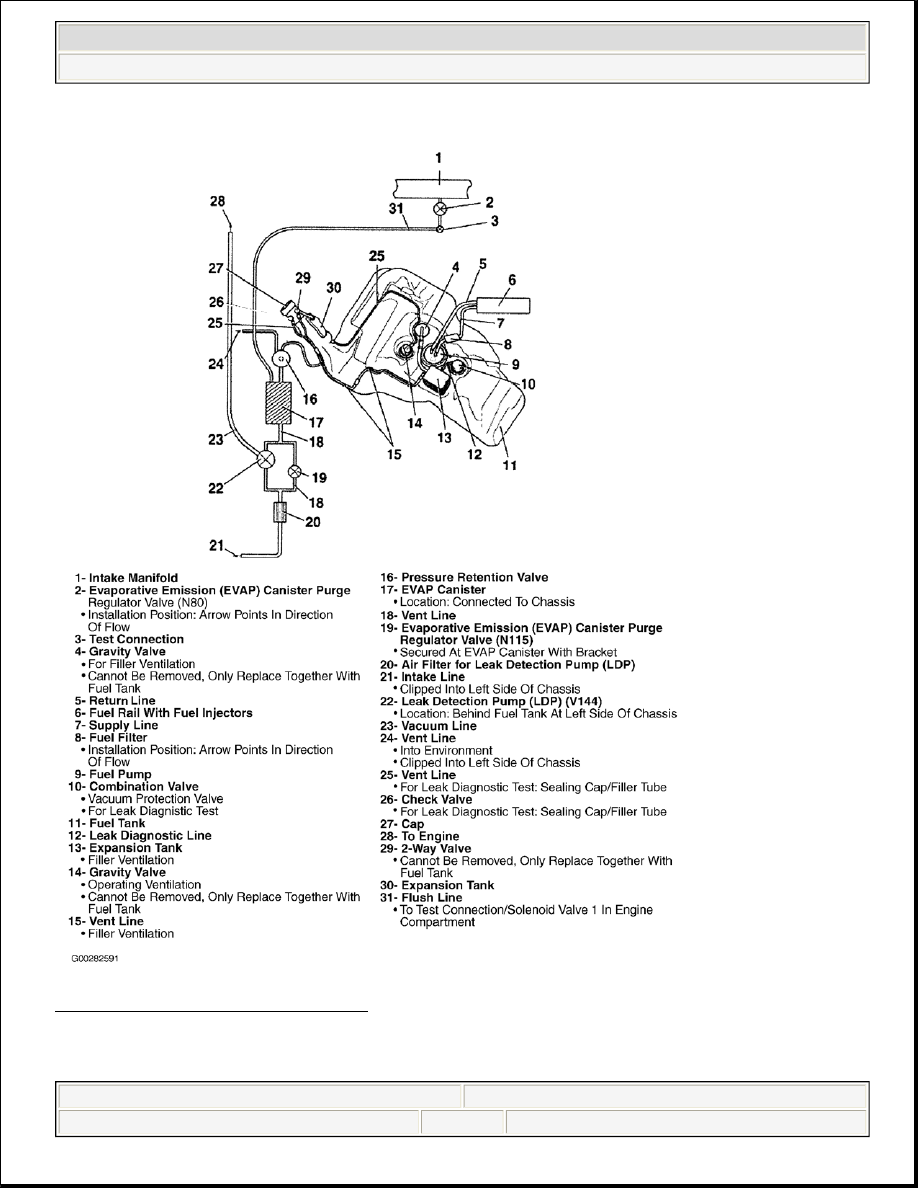

Fig. 17: Vacuum Diagram EVAP System
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

2003 ENGINE PERFORMANCE Vacuum Diagrams



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:50:54 AM

Page 18

© 2004 Mitchell Repair Information Company, LLC.

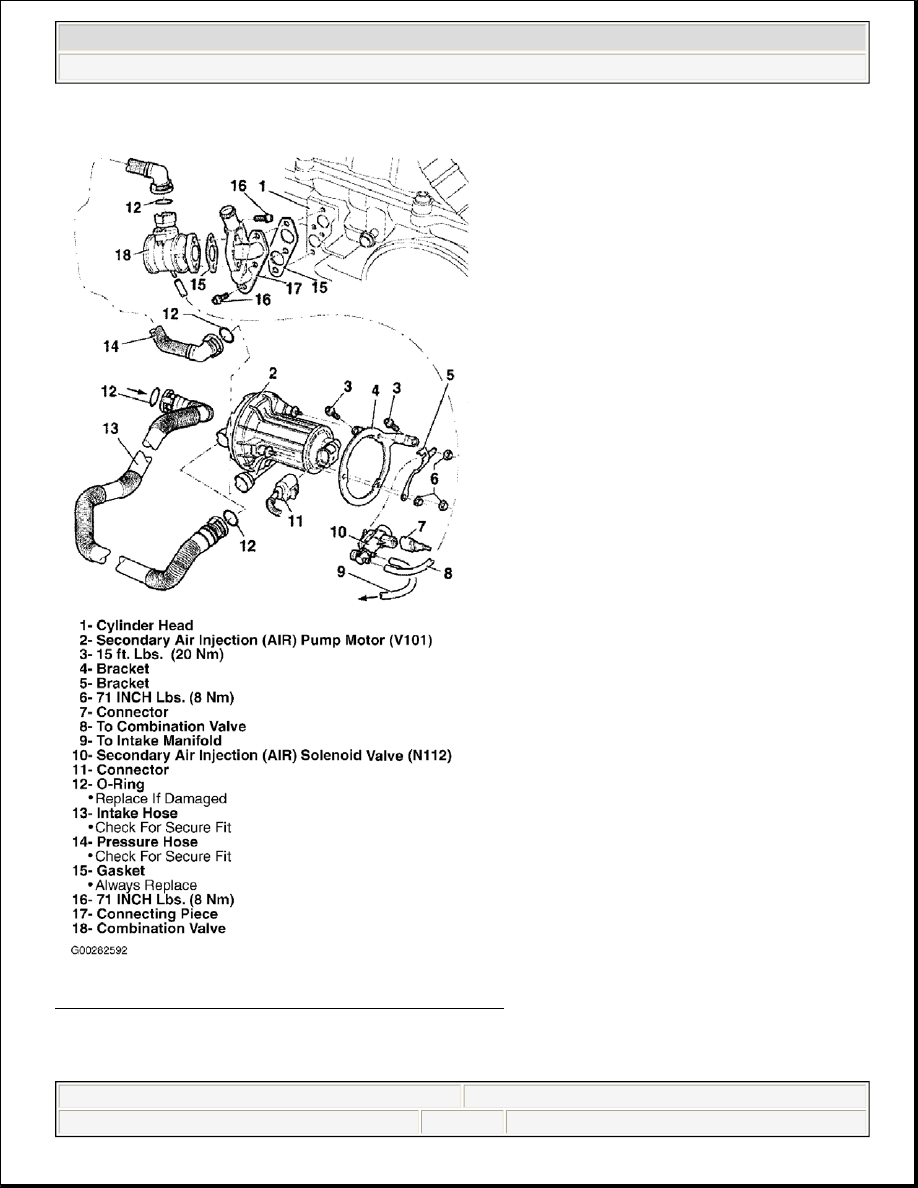

Fig. 18: Vacuum Diagram Secondary Air Injection System
Courtesy of VOLKSWAGEN UNITED STATES, INC.

PASSAT



2003 Volkswagen New Beetle GLS

2003 ENGINE PERFORMANCE Vacuum Diagrams



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:50:54 AM

Page 19

© 2004 Mitchell Repair Information Company, LLC.
