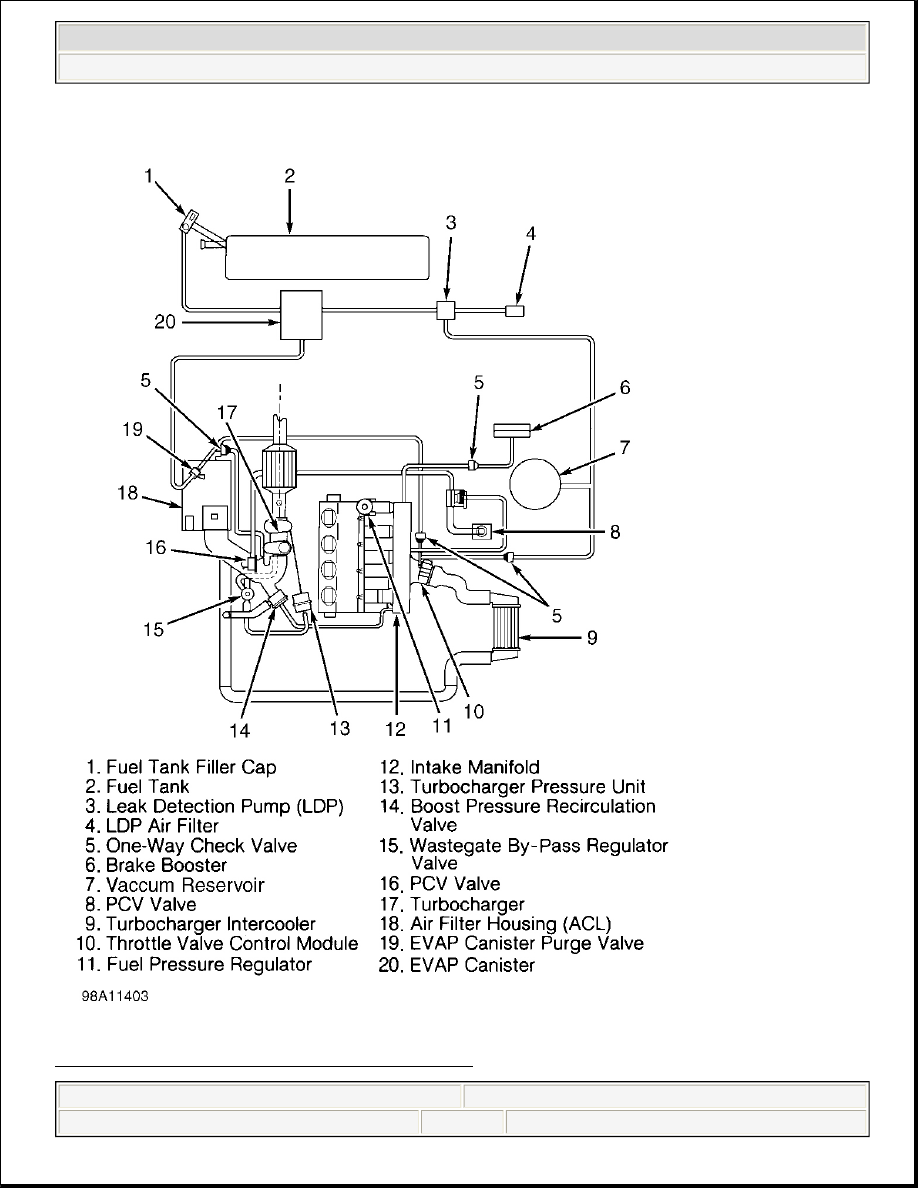

Fig. 19: Vacuum Diagram EVAP System (1.8L Turbo)



2003 Volkswagen New Beetle GLS

2003 ENGINE PERFORMANCE Vacuum Diagrams



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:50:54 AM

Page 20

© 2004 Mitchell Repair Information Company, LLC.

Courtesy of VOLKSWAGEN UNITED STATES, INC.

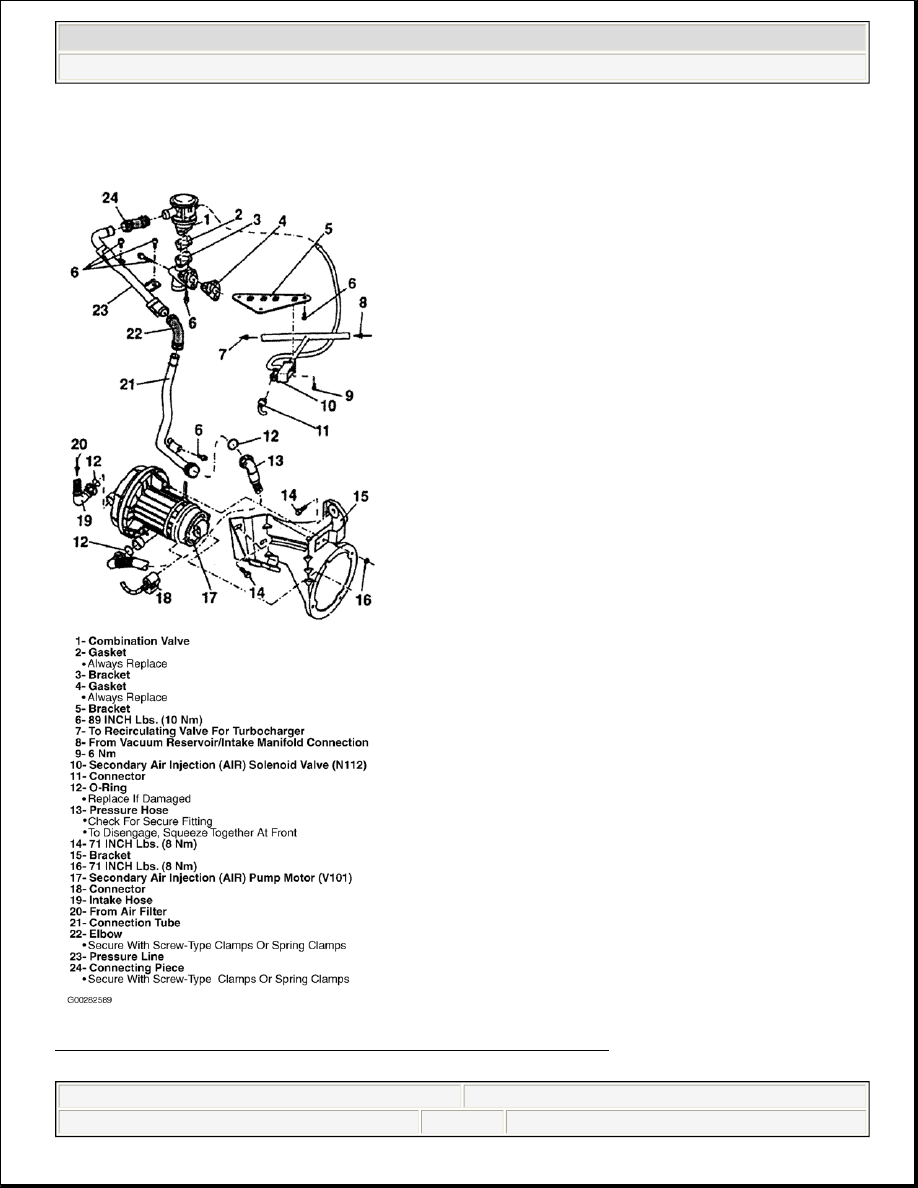

Fig. 20: Vacuum Diagram Secondary Air Injection System (1.8L Turbo)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

2003 ENGINE PERFORMANCE Vacuum Diagrams



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:50:54 AM

Page 21

© 2004 Mitchell Repair Information Company, LLC.

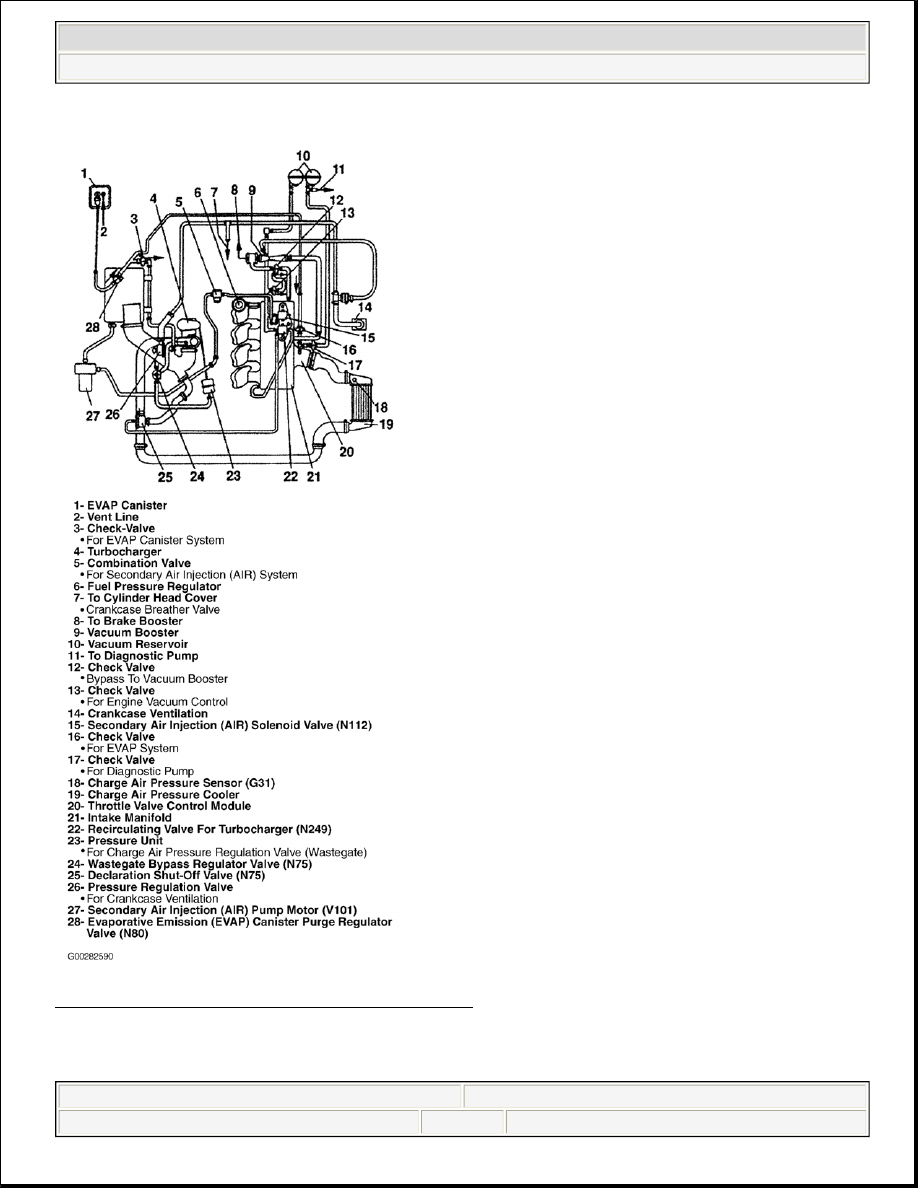

Fig. 21: Vacuum Diagram Turbo System (1.8L Turbo)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

2003 ENGINE PERFORMANCE Vacuum Diagrams



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:50:54 AM

Page 22

© 2004 Mitchell Repair Information Company, LLC.

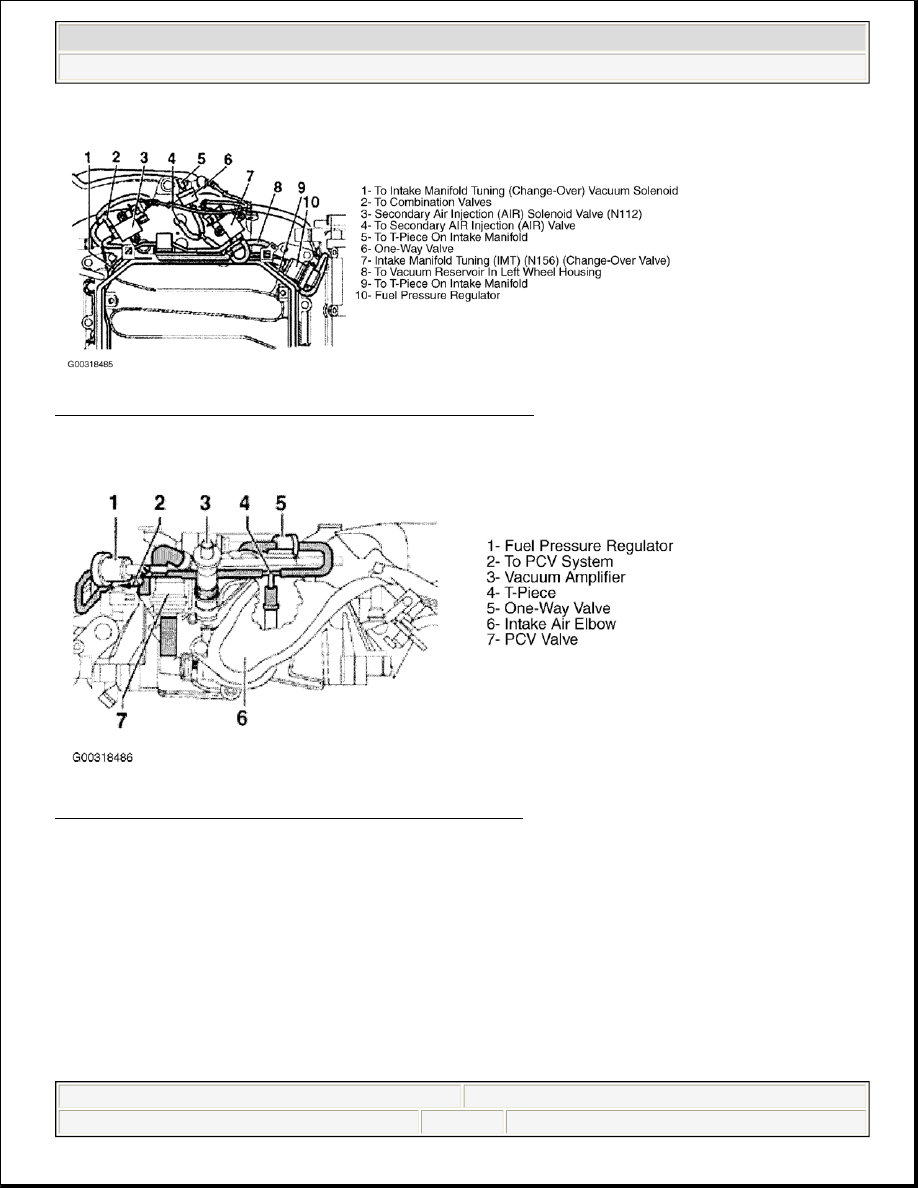

Fig. 22: Vacuum Diagram Connections, Upper View (2.8L V6)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

Fig. 23: Vacuum Diagram Connections, Rear View (2.8L V6)
Courtesy of VOLKSWAGEN UNITED STATES, INC.



2003 Volkswagen New Beetle GLS

2003 ENGINE PERFORMANCE Vacuum Diagrams



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:50:54 AM

Page 23

© 2004 Mitchell Repair Information Company, LLC.
