Fig. 4: Removing Center & Left Inner Dash Covers (Beetle)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

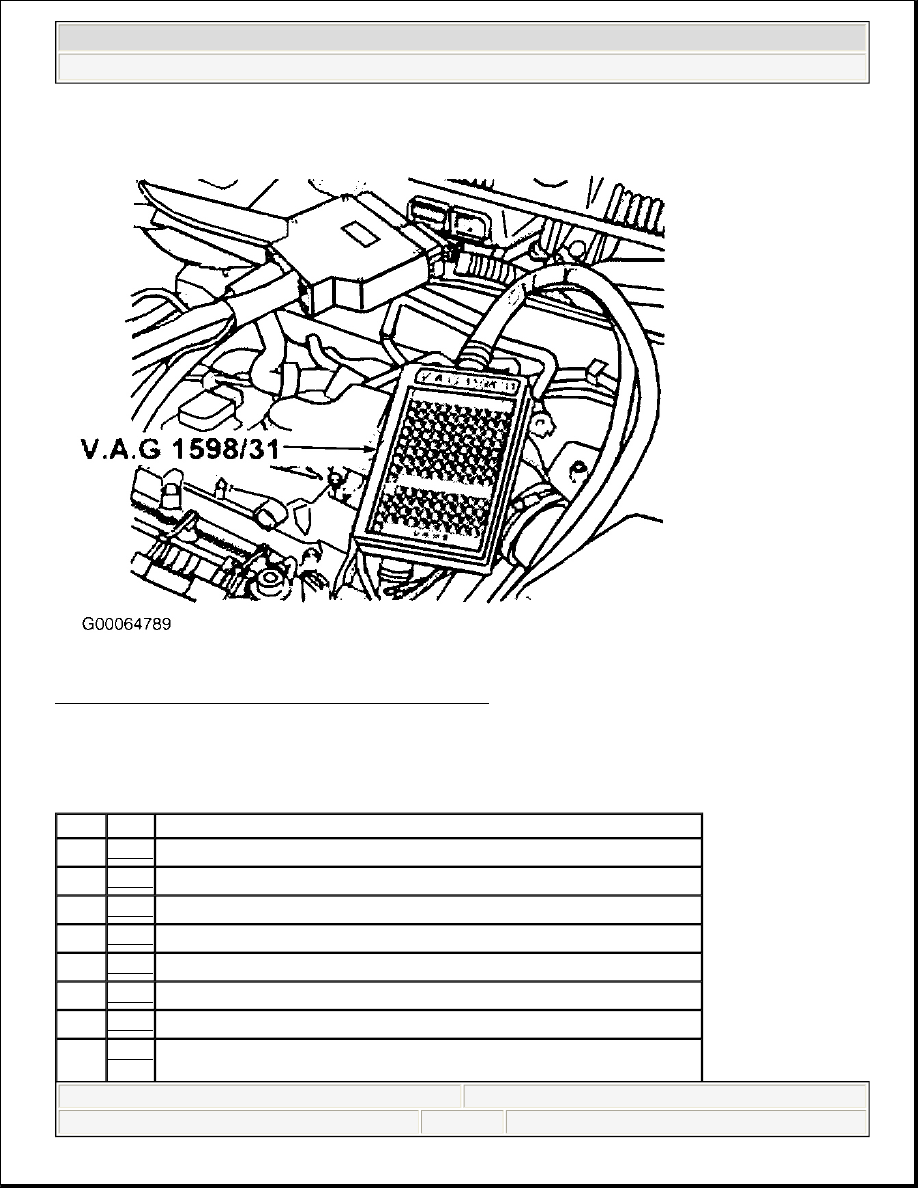

Fig. 5: Connecting VAG Test Box 1598/31 (Beetle)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

GOLF & JETTA

Turn ignition off. Remove wiper arms and cowl panel. Connect test equipment. See Fig. 6 .



2003 Volkswagen New Beetle GLS

2002-2004 ENGINE PERFORMANCE Self-Diagnostics - 1.9L Turbo Diesel - Beetle, Golf & Jetta (Engine Code ALH)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:48:20 AM

Page 16

© 2004 Mitchell Repair Information Company, LLC.

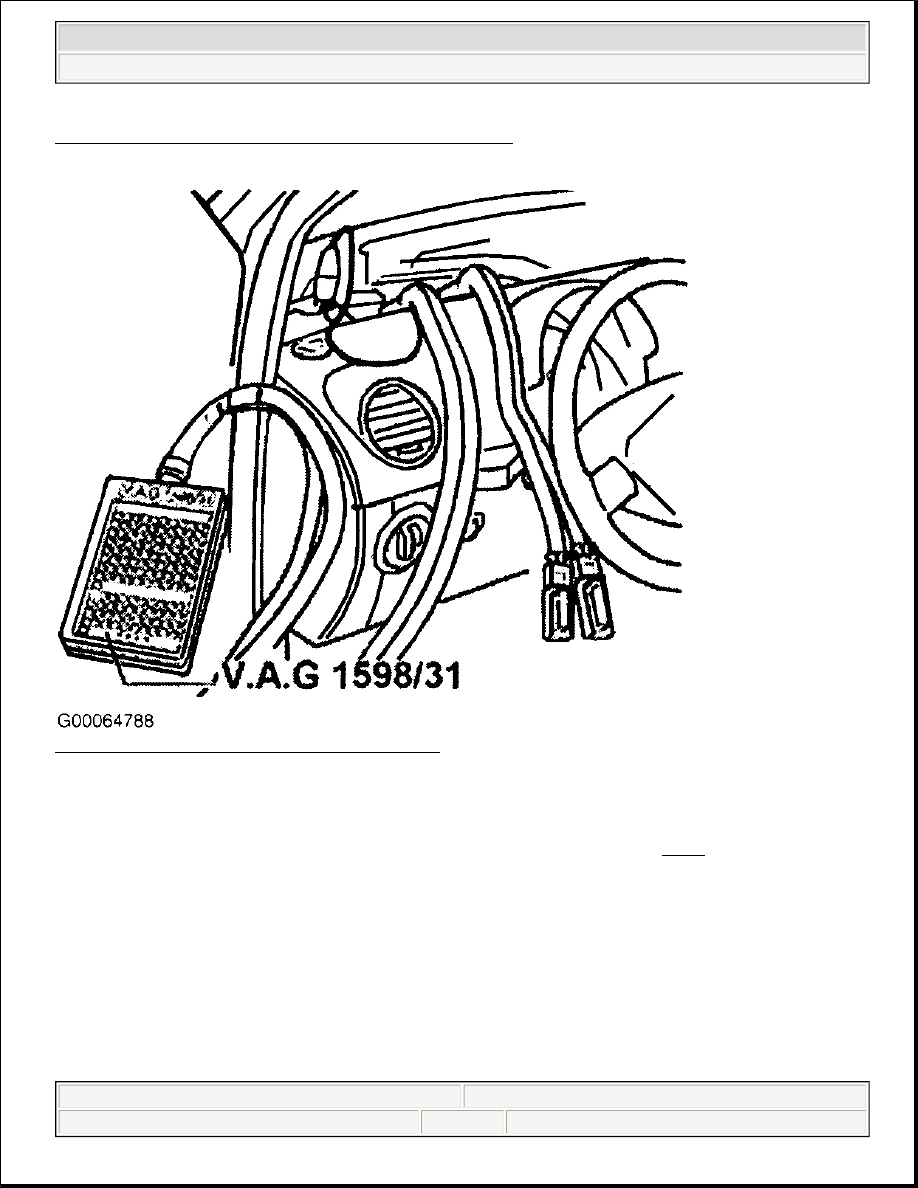

Fig. 6: Connecting VAG Test Box 1598/31 (Golf & Jetta)
Courtesy of VOLKSWAGEN UNITED STATES, INC.

DIAGNOSTIC TROUBLE CODE DEFINITIONS

DIAGNOSTIC TROUBLE CODE DEFINITIONS

SAE  VAG

Description

(1)

00668

Voltage Terminal 30 - Implausible Signal

(1)

00671

Cruise Control Switch (E45) - Undefined Switch Position

(1)

00741

Brake Pedal Monitoring - Implausible Signal

(1)

01044

ECM (J248) - Incorrectly Coded (No Display)

(1)

01117

Load Signal For Generator DF - Implausible Signal

(1)

01193

Pre-Heating Coolant/Low Heat Output Relay (J359) - Short To B+

(1)

01194

Pre-Heating Coolant/High Heat Output Relay (J360) - Short To B+

(1)

01282  Change-Over Valve For Intake Manifold Flap (N239) - Open Circuit/Short

Circuit To Ground



2003 Volkswagen New Beetle GLS

2002-2004 ENGINE PERFORMANCE Self-Diagnostics - 1.9L Turbo Diesel - Beetle, Golf & Jetta (Engine Code ALH)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:48:20 AM

Page 17

© 2004 Mitchell Repair Information Company, LLC.

P0101 16485

MAF Sensor Signal (G70) - Open Circuit/Short To B+

P0102 16486

MAF Sensor Signal (G70) - Open Circuit/Short To B+

P0103 16487

MAF Sensor Signal (G70) - Open Circuit/Short To Ground

P0105 16489

MAP Sensor Signal (G71) - Open Circuit/Short To Ground

P0106 16490

MAP Sensor Signal (G71) - Open Circuit/Short To Ground

P0107 16491

MAP Sensor Signal (G71) - Open Circuit/Short To Ground

P0108 16492

MAP Sensor Signal (G71) - Open Circuit/Short To Ground

P0116 16500

ECT Sensor (G62) - Implausible Signal

P0117 16501

ECT Sensor (G62) - Signal Too Low

P0118 16502

ECT Sensor (G62) - Signal Too High

P0183 16567

Fuel Temperature Sensor (G81) - Open Circuit/Short To B+

P0216 16600

Cold Start Injector (N108) - Open Circuit/Short To Ground

P0225 16609

Throttle Position Sensor (G79) - Supply Voltage Too High/Too Low Or

Open Circuit

P0226 16610

Throttle Position Sensor (G79) - Implausible Signal

P0228 16612

Throttle Position Sensor (G79) - Signal Too High

P0234 16618

Boost Pressure Regulation - Control Limit Exceeded

P0245 16629

Wastegate By-Pass Regulator Valve (N75) - Open Circuit/Short To

Ground

P0246 16630

Wastegate By-Pass Regulator Valve (N75) - Short To Positive

P0300 16684

Misfire Recognized

P0301 16685

Cylinder 1 - Misfire

P0302 16686

Cylinder 2 - Misfire

P0303 16687

Cylinder 3 - Misfire

P0304 16688

Cylinder 4 - Misfire

P0321 16705

Engine Speed (RPM) Sensor (G28) - Implausible Signal

P0322 16706

Engine Speed (RPM) Sensor (G28) - No Signal

P0380 16764

Glow Plug Monitoring - No Display

P0401 16785

EGR Vacuum Regulator Solenoid Valve (N18) - Gas Flow Too Low -

Short To B+

P0402 16786

EGR Vacuum Regulator Solenoid Valve (N18) - Gas Flow Too High -

Short To B+

P0501 16885

Vehicle Speed Sensor (VSS) - Implausible Signal

P0571 16955

Brake Light Switch - Implausible Signal

P0601 16985

ECM (J248) - Inoperative

P0605 16989

ECM (J248) - Inoperative

P0606 16990

ECM (J248) - Inoperative

P0670 17054

Glow Plug Control Module (J370) - Open Circuit/Short To Ground

P0671 17055

Glow Plug Cylinder No. 1 - Open Circuit/Short To Ground



2003 Volkswagen New Beetle GLS

2002-2004 ENGINE PERFORMANCE Self-Diagnostics - 1.9L Turbo Diesel - Beetle, Golf & Jetta (Engine Code ALH)



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:48:20 AM

Page 18

© 2004 Mitchell Repair Information Company, LLC.

P0672 17056

Glow Plug Cylinder No. 2 - Open Circuit/Short To Ground

P0673 17057

Glow Plug Cylinder No. 3 - Open Circuit/Short To Ground

P0674 17058

Glow Plug Cylinder No. 4 - Open Circuit/Short To Ground

P0684 17068

Glow Plug Control Module (J370) - Open Circuit To ECM

P1144 17552

MAF Sensor Signal (G70) - Open Circuit/Short To Ground

P1145 17553

MAF Sensor Signal (G70) - Short To B+

P1146 17554

MAF Sensor Signal (G70) - Supply Voltage Too High/Low

P1155 17563

MAP Sensor Signal (G71) - Short To B+

P1156 17564

MAP Sensor Signal (G71) - Open Circuit/Short To Ground

P1157 17565

MAP Sensor (G71) - Supply Voltage Too High/Low

P1158 17566

MAP Sensor (G71) - Implausible Signal

P1160 17568

IAT Sensor (G72) - Short To Ground

P1161 17569

IAT Sensor (G72) - Open Circuit/Short To B+

P1162 17570

Fuel Temperature Sensor (G81) - Short To Ground

P1163 17571

Fuel Temperature Sensor (G81) - Open Circuit/Short To B+

P1164 17572

Fuel Temperature Sensor (G81) - Implausible Signal

P1245 17653

Needle Lift Sensor (G80) - Short To Ground

P1246 17654

Needle Lift Sensor (G80) - Implausible Signal

P1247 17655

Needle Lift Sensor (G80) - Open Circuit/Short To B+

P1248 17656

Cold Start Injector (N108) - Control Difference

P1251 17659

Cold Start Injector (N108) - Short To B+

P1252 17660

Cold Start Injector (N108) - Open Circuit/Short To Ground

P1255 17663

ECT Sensor (G62) - Short To Ground

P1256 17664

ECT Sensor (G62) - Open Circuit/Short To B+

P1296 17704

Malfunction In Cooling System

P1354 17762

Modulating Piston Displacement Sensor (G149) - Electrical Malfunction

In Circuit

P1387 17795

ECM (J248) - Inoperative

P1402 17810

EGR Vacuum Regulator Solenoid Valve (N18) - Short To B+

P1403 17811

EGR System - Control Difference

P1441 17849

EGR Vacuum Regulator Solenoid Valve (N18) - Open Circuit/Short To

Ground

P1503 17911

Load Signal For Generator DF - Implausible Signal

P1537 17945

Fuel Cut-Off Valve (N109) - Incorrect Function

P1538 17946

Fuel Cut-Off Valve (N109) - Open Circuit/Short to Ground

P1540 17948

Vehicle Speed Signal (VSS) - Signal To High

P1546 17954

Wastegate By-Pass Regulator Valve (N75) - Short To Positive

P1549 17957

Wastegate By-Pass Regulator Valve (N75) - Open Circuit/Short To

Ground
