Volkswagen New Beetle. Manual - part 1227





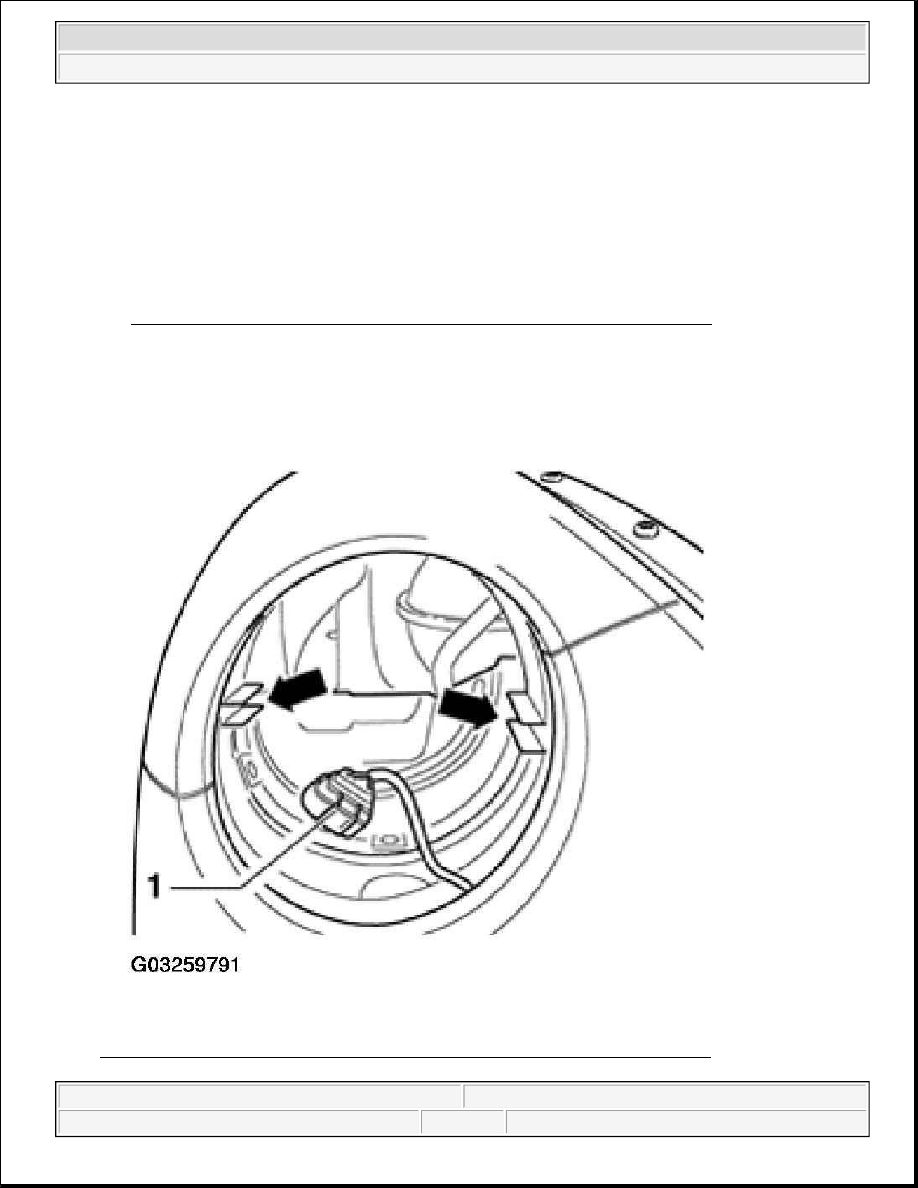

Fig. 20: Connecting Multimeter To Measuring Voltage To Contacts 1 And 3 Of Connector For
Charge Air Pressure Sensor

Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Exhaust System, Emission Controls - New Beetle, 1.8L (APH, AWV & AWP)



z

Switch ignition on.

z

Specification: min. 4.5 V

z

Switch ignition off.

If no voltage is present:

z

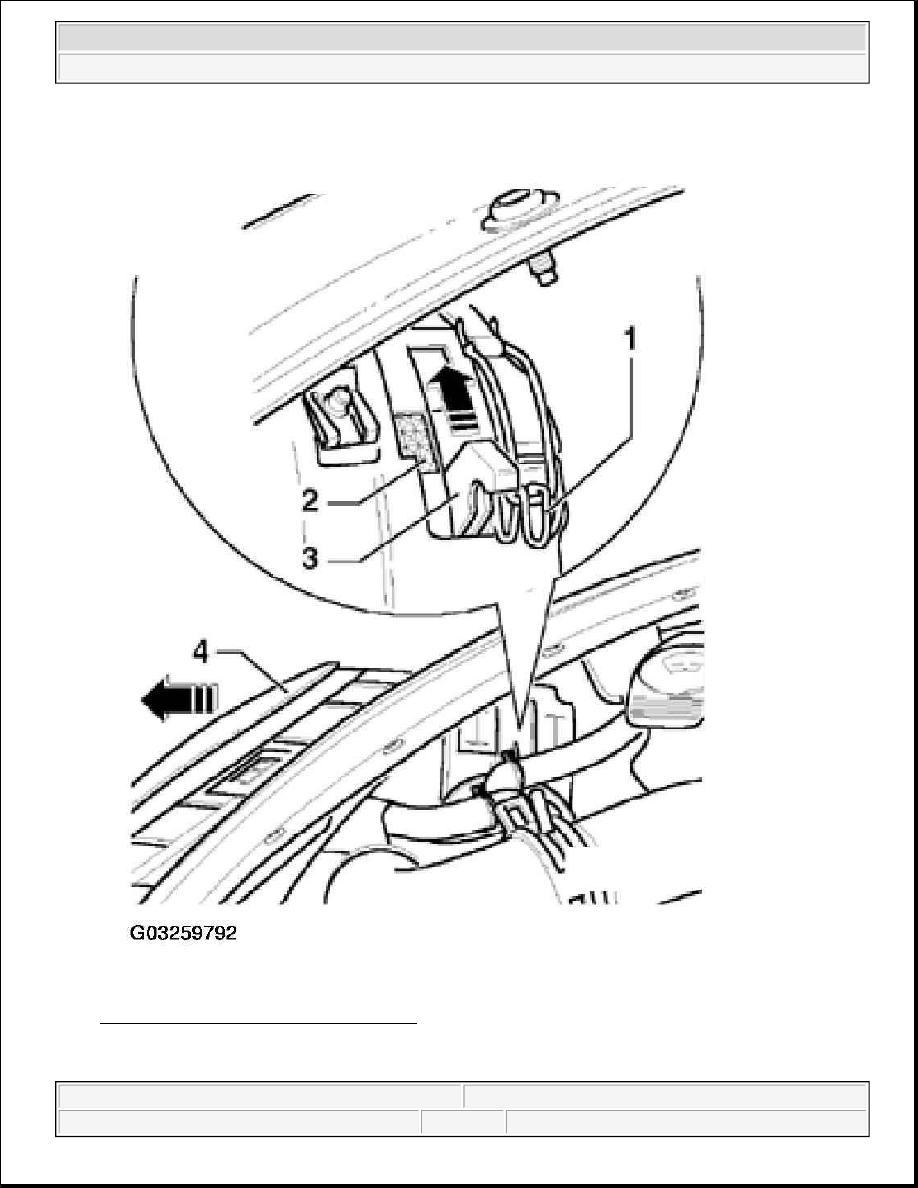

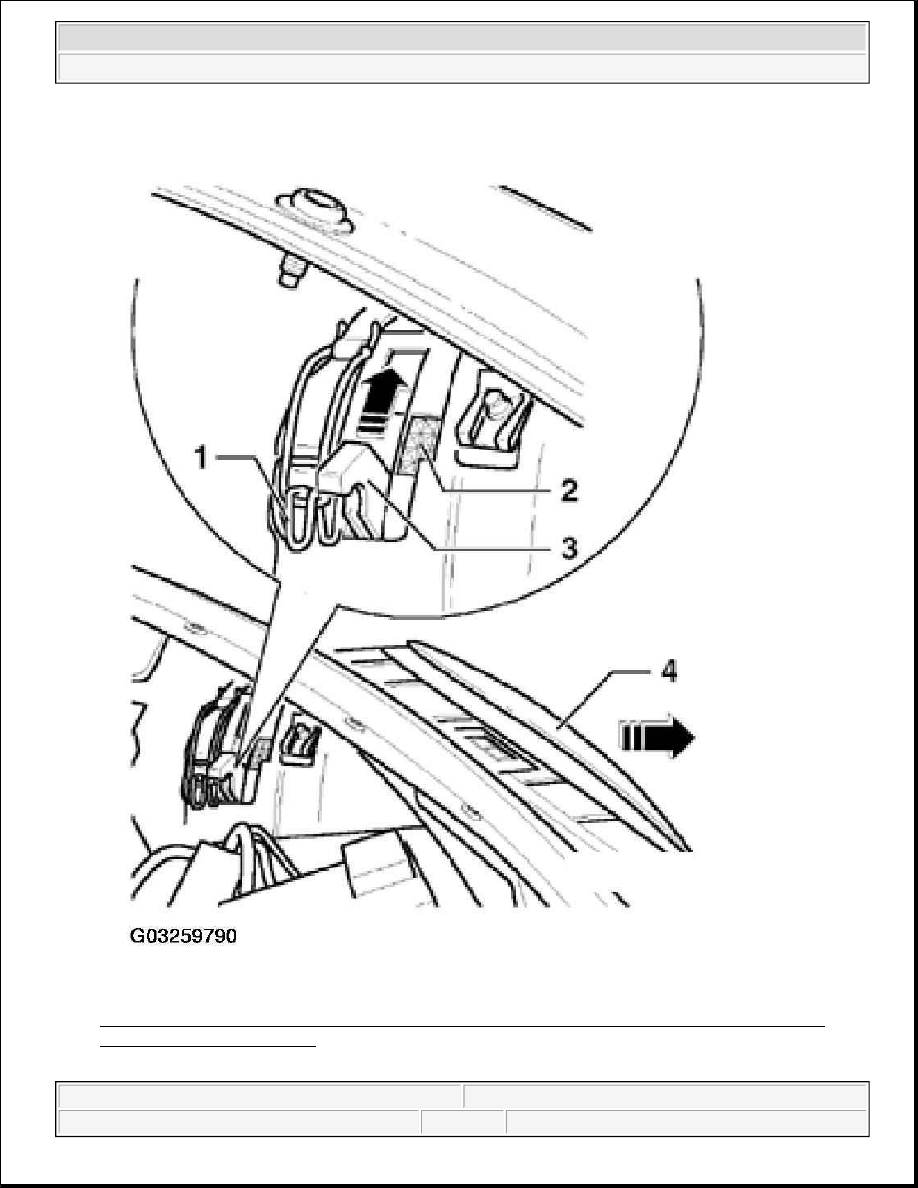

Remove inner plenum chamber cover, left side.

See PLENUM CHAMBER INNER COVER, REMOVING AND INSTALLING

z

Connect test box VAG 1598/31 to control module wiring harness. Engine Control Module is not
connected by this action.

Fig. 21: Connecting Test Box VAG 1598/31 To Control Module Wiring Harness
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Exhaust System, Emission Controls - New Beetle, 1.8L (APH, AWV & AWP)



z

Check wiring between test box and connector for open circuit according to wiring diagram.

Terminal 1 + socket 108



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Exhaust System, Emission Controls - New Beetle, 1.8L (APH, AWV & AWP)



Fig. 22: Identifying Connector Terminals
Courtesy of VOLKSWAGEN OF AMERICA, INC.



2003 Volkswagen New Beetle GLS

1998-2004 ENGINE Exhaust System, Emission Controls - New Beetle, 1.8L (APH, AWV & AWP)
