25mm - 3094- (vehicles

with manual transmission)

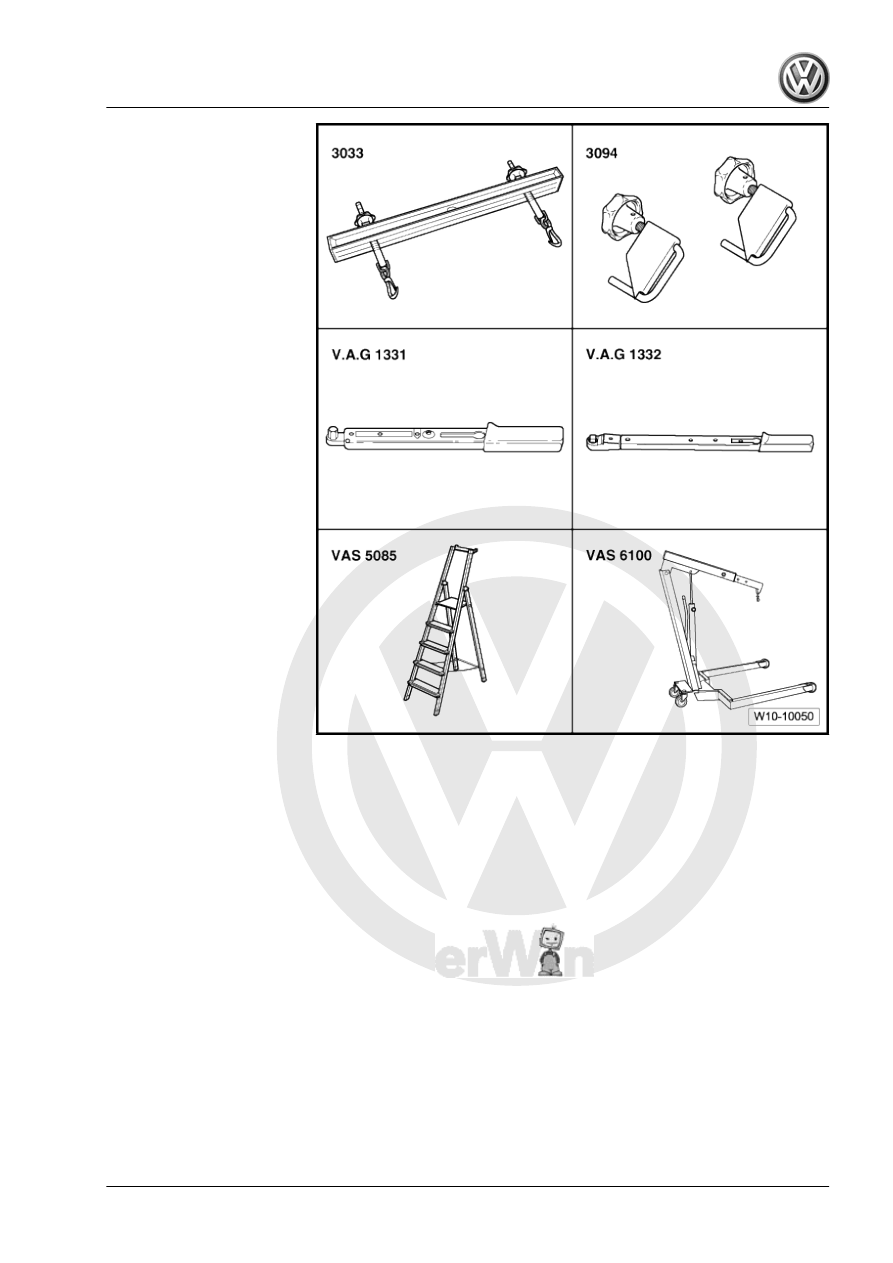

♦ Torque Wrench 1331

5-50Nm - VAG1331-

♦ Torque Wrench 1332

40-200Nm - VAG1332-

♦ Step Ladder - VAS5085-
♦ Shop Crane - VAS6100-

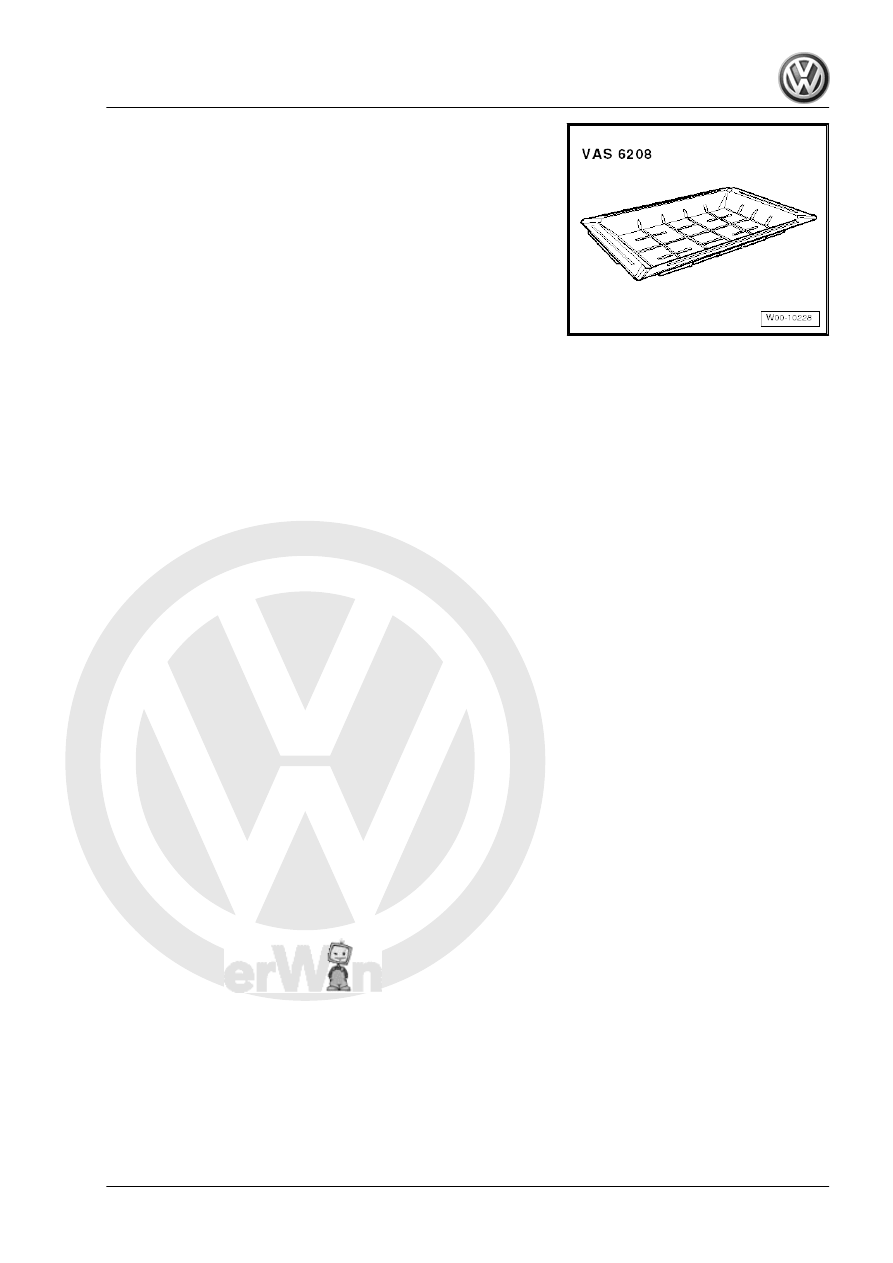

4. Special Tools

39

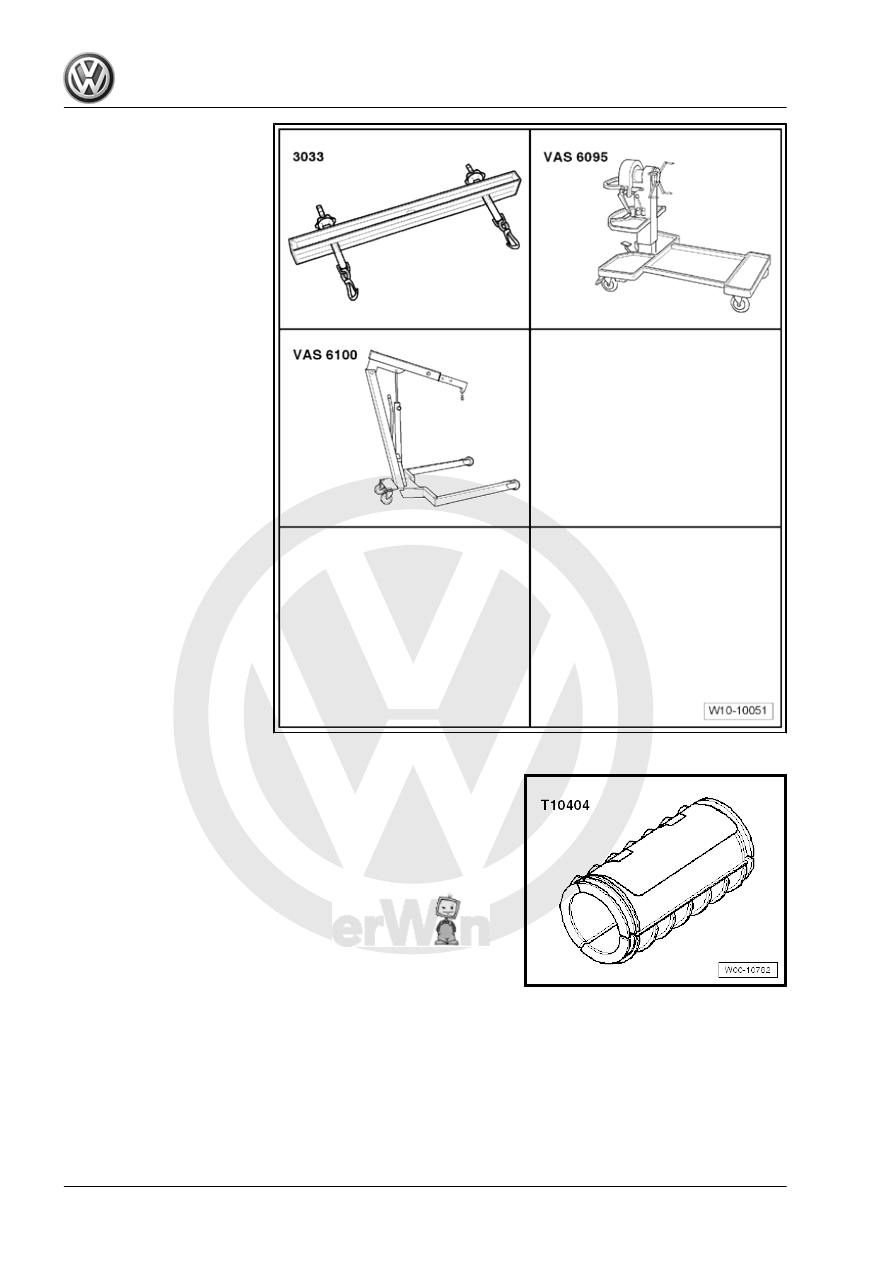

Bracket VAS6095A -

VAS6095A-

♦ Shop Crane - VAS6100-

♦ Transportation Lock - T10404-

40

♦ Engine Support - Automatic Transmission Adapter - 10-222A/

16-

♦ Engine Bung Set - VAS6122-
♦ Engine And Transmission Holder - VAS6095-
♦ Wrench - Sw13 - T10384-
♦ Engine/Transmission Holder - Universal Mounting -

VAS6095/1-

4. Special Tools

41

1

Engine, Disassembling and Assem‐

bling

⇒ “1.1 Overview - Ribbed Belt Drive”, page 42
⇒ “1.2 Overview - Toothed Belt Drive”, page 43
⇒ “1.3 Overview - Cylinder Block”, page 46
⇒ “1.4 Ribbed Belt, Removing and Installing”, page 47
⇒ “1.5 Ribbed Belt Tensioner, Removing and Installing”,

page 49
⇒ “1.6 Sub-Assembly Bracket, Removing and Installing”,

page 50
⇒ “1.7 Engine Bracket, Removing and Installing”, page 52

1.1

Overview - Ribbed Belt Drive

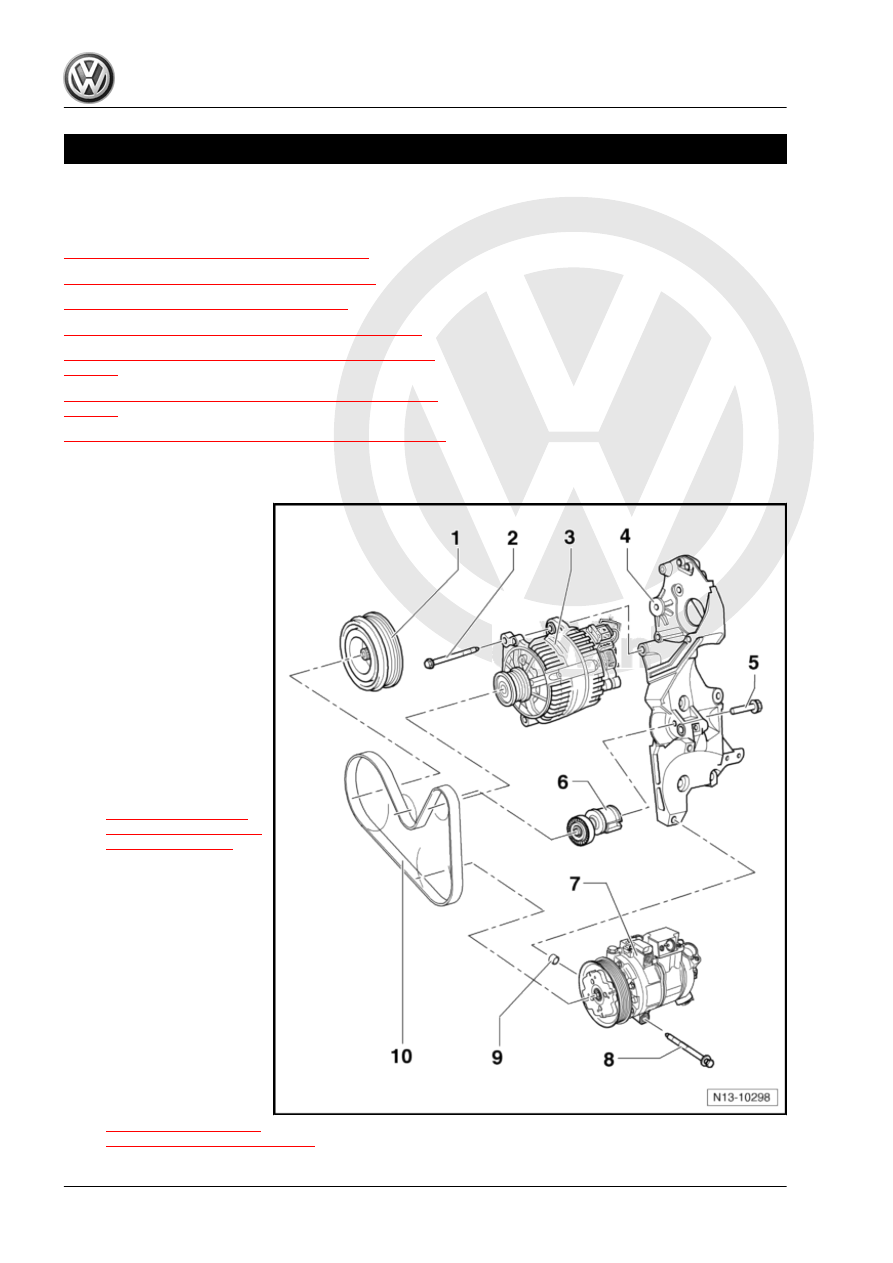

1 - Belt Pulley/Vibration Damp‐

er

❑ Only possible to install

in one position - hole are

offset

2 - Bolt

❑ 25 Nm

3 - Generator - C-

❑ Removing and instal‐

ling. Refer to ⇒  Electri‐

27 .

4 - Bracket

❑ For the sub-assembly
❑ Removing and instal‐

ling. Refer to

⇒ “1.6 Sub-Assembly

Bracket, Removing and

Installing”, page 50

 .

5 - Bolt

❑ 20 Nm +

1

/2 (180 °) ad‐

ditional turn

❑ Replace
❑ Do not lubricate or

grease the threads and

collar

❑ additional rotation can

occur in several stages

6 - Ribbed Belt Tensioner

❑ To release the tension

on ribbed belt, pivot us‐

ing a open end wrench.

Refer to

⇒ “1.4 Ribbed Belt, Re‐

moving and Installing”, page 47

 .

42
